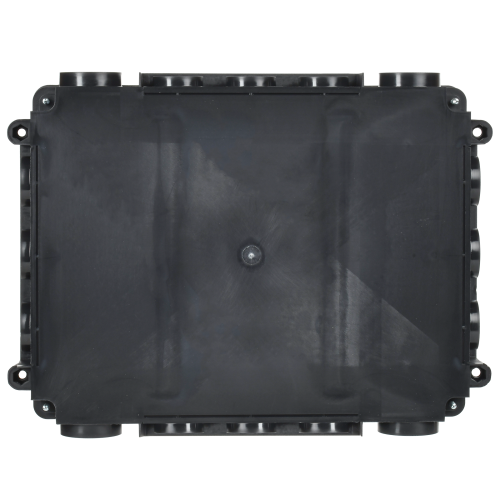

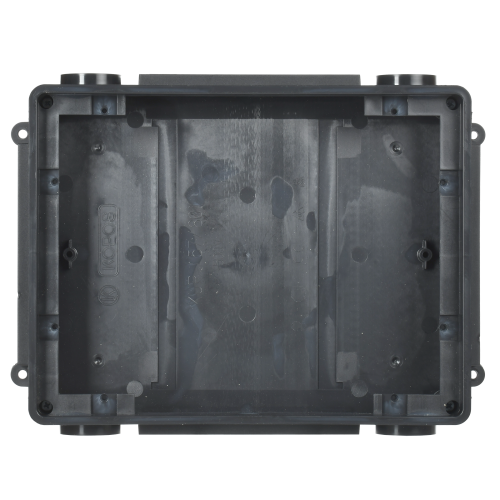

PRIMER Коробка напольная под лючок ONFLOOR 12 IEK

23418

Описание
Характеристики

Коробка напольная ONFLOOR 12. Предназначена для установки лючка ONFLOOR 12: KNL-57-12-7012 в бетонный пол толщиной 57-75 мм. Перед заливкой коробку необходимо зафиксировать на монтажной поверхности, предварительно просверлив основание коробки. Требуемую высоту коробки можно выставить с помощью винтов, которые регулируют высоту внутреннего вкладыша коробки (винты находятся на каждой из вершин коробки) в диапазоне от 57 мм до 75 мм. В случае если слой бетона будет выше чем 75 мм необходимо использовать нивелирующий комплект: KNK-SN-9011 (приобретается отдельно). В коробке предусмотрены вводы для электромонтажных труб (D 25/32/40 мм) или металлического лотка 35х100 мм. Для исключения попадания раствора внутрь коробки во время заливки бетона в комплекте поставляется защитная крышка. После застывания смеси защитную крышку удалить. Комплект поставки: Коробка напольная ONFLOOR 12 - 1 шт., защитная крышка - 1 шт., комплект крепежа - 1 компл. Материал: полиамид. Цвет: черный.

Сопутствующие товары: KNK-SN-9011, KNR-80-03-7012, KNL-57-12-7012

Преимущества

Надежная организация скрытого монтажа ЭУИ в полу.
Высокая механическая прочность.

Особенности конструкции

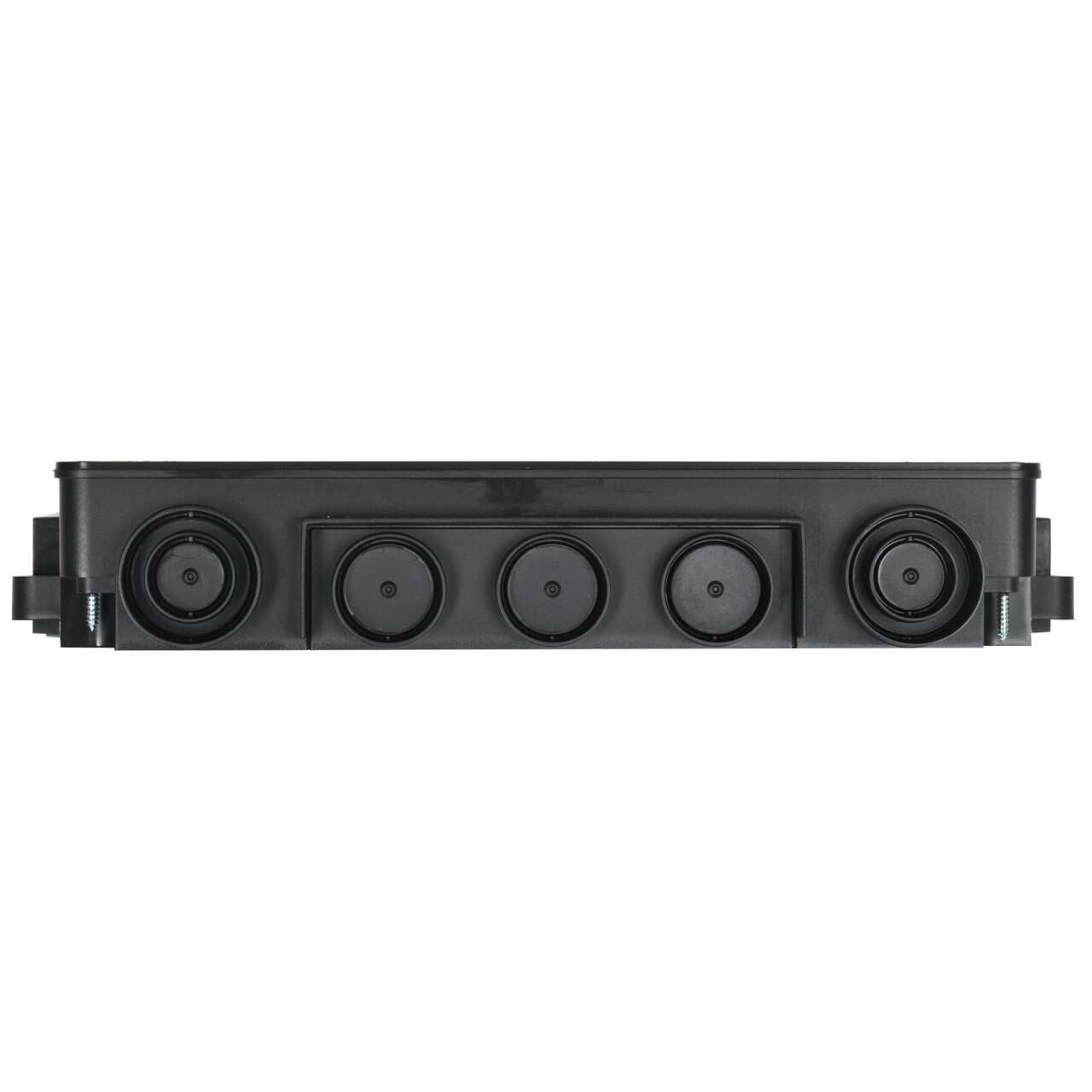

Наличие крышки напольной коробки защитит от попадания бетона при заливке.Регулировка высоты напольной коробки при монтаже может достигаться как за счет наличия регулировочных винтов (до 95 мм), так и за счет нивелирующего комплекта.

Возможен монтаж с трубами (стальные или ПВХ) и с лотком габарита 35х150 мм.Диаметры вводной трубы – 25, 32 и 40 мм.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Дополнительные изображения

Модели для проектировщиков

STEP-формат

Характеристики ИЕК

class Монтажная коробка для установки под полом
Вес 0.7
Высота-габаритный размер 57
Гарантийный срок, Лет 1
Глубина выемки в полу 57...75
Диаметры отв для ввода труб 25, 32, 40
Длина - встраиваемый размер 332
Длина - габаритный размер 332
Защитная рамка коврового покрытия Нет
Макс количество модулей 12
Материал Пластик
Мин глубина встраивания 57
Монтажный диаметр - ниши -
Наруж диаметр -
Номер цвета RAL 9011
Номин напряжение изоляции Ui 500
Подходит для влажной уборки Нет
Подходит для магистралей проходящих по черновому полу Нет
Подходит для укладки в двойной пол Нет
Подходит для установки в фальш-пол Нет
Рабочая нагрузка 1500
Разм отв для ввода металлолотка 150х35
С выполнен монтаж отверстия в ковролине Нет
Срок службы, Лет 10
Степень защиты - IP IP30
Температура эксплуатации -5...+70
Термостойкость до 850
Тип крышки Прямоугольн.
Форма крышки Прямоугольн.
Цвет Черный
Ширина - встраиваемый размер 250
Ширина - габаритный размер 250

В наличии на складе: 8 шт.

склад Мск: 5 шт.

склад E: 1 шт.

склад O: 2 шт.

5440.00р.

На складе
Код товара: KNU-12-PA-9011
Артикул: 23418
