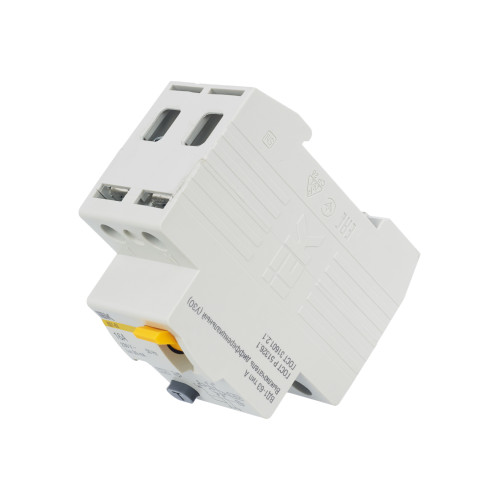

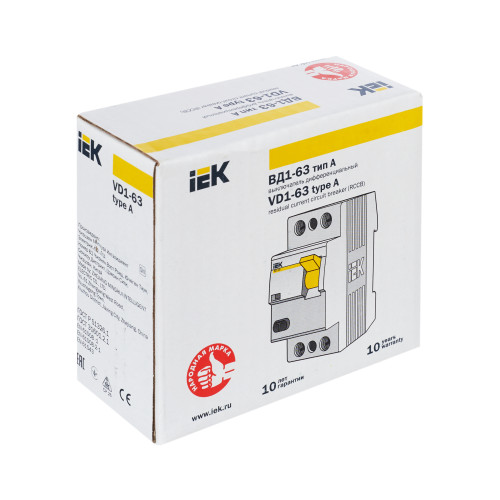

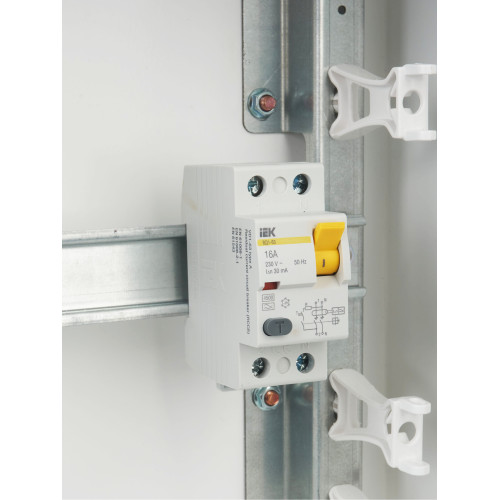

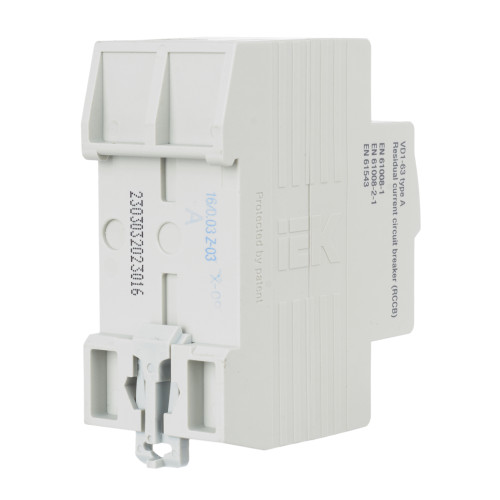

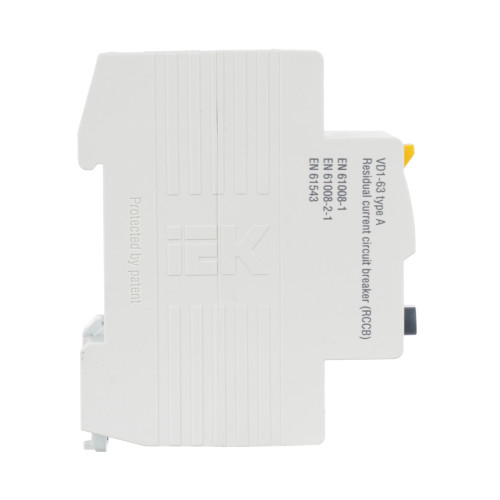

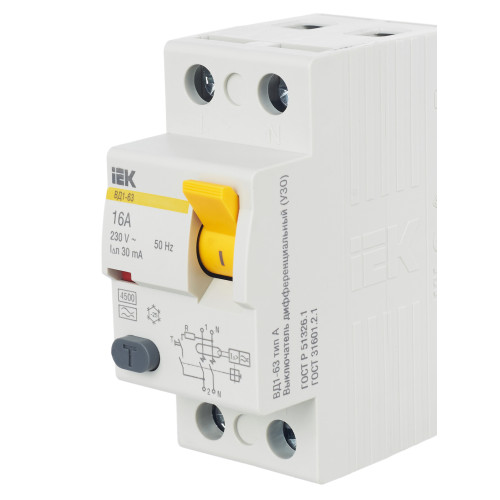

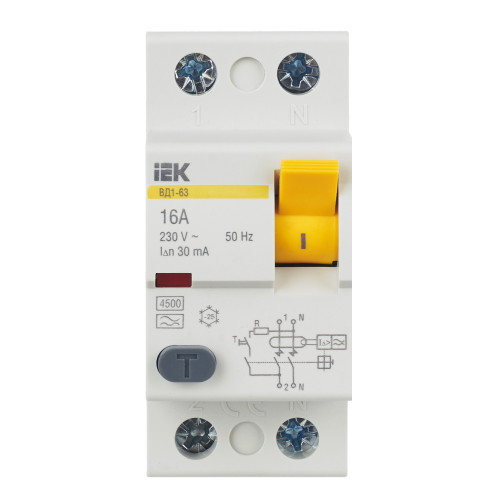

Выключатель дифференциальный (УЗО) ВД1-63 2Р 16А 30мА тип А IEK

3774

Описание
Характеристики

Дифференциальный выключатель ВД 1-63 тип А без встроенной защиты от сверхтоков реагирует не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др. Дифференциальный выключатель ВД 1-63 тип А соответствует требованиям ГОСТ 50326 и ГОСТ 50807 как дифференциальный выключатель, "функционально не зависящий от источника питания". Дифференциальный выключатель ВД 1-63 тип А предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок в сетях переменного тока напряжением 230/400 В и частотой 50 Гц. Дифференциальный выключатель ВД 1-63 тип А выпускается в 2-х и 4-х полюсном исполнении на номинальные токи 16А, 25А, 32А, 40А, 50А, 63А и номинальные отключающие дифференциальные токи 10мА, 30мА, 100мА.

Аналоги: MDV10-2-016-030

Преимущества

Дифференциальный выключатель ВД1-63 тип А представляет собой надежное помехоустойчивое электромеханическое УЗО, способное, в отличии от УЗО типа АС, обеспечить универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
Высокая электрическая износостойкость - не менее 4000 включений.
Номинальный условный ток короткого замыкания 4500А.
Серебросодержащие напайки на контактах.
Широкий ассортимент номинальных токов (16А, 25А, 32А, 40А, 50А, 63А) и номинальных отключающих дифференциальных токов (10мА, 30мА, 100мА).
Индикатор положения контактов.
Расширенный диапазон рабочих температур от -25°С до +40°С.

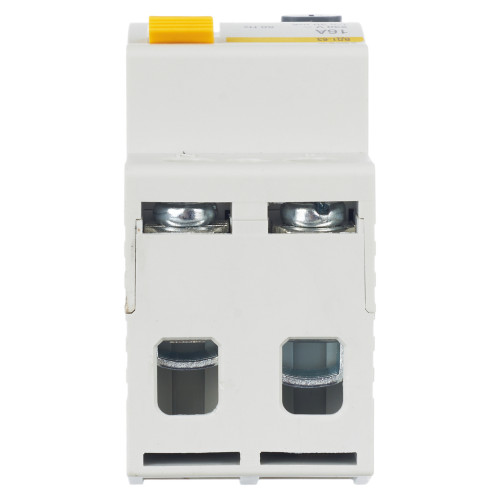

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
Нагрузку можно подключать как к верхним, так и к нижним зажимам.
Широкий диапазон рабочих напряжений устройства эксплуатационного контроля (от 110 до 265В в 2-х полюсном исполнении, и от 200 до 460В в 4-х полюсном контактном исполнении).
Главные контакты 4-х полюсного дифференциального выключателя ВД1-63 тип А сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.

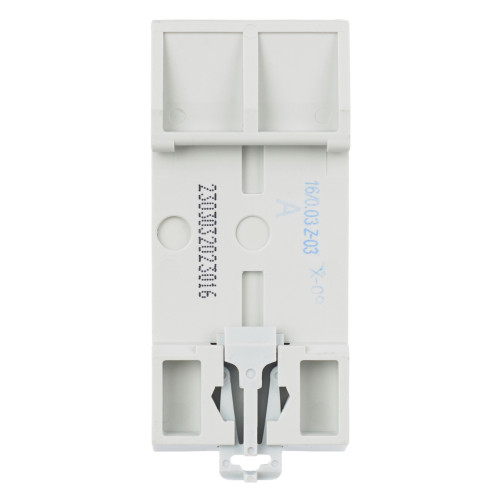

Быстрый монтаж с помощью защелки с двойным фиксированным положением.

Особенности конструкции

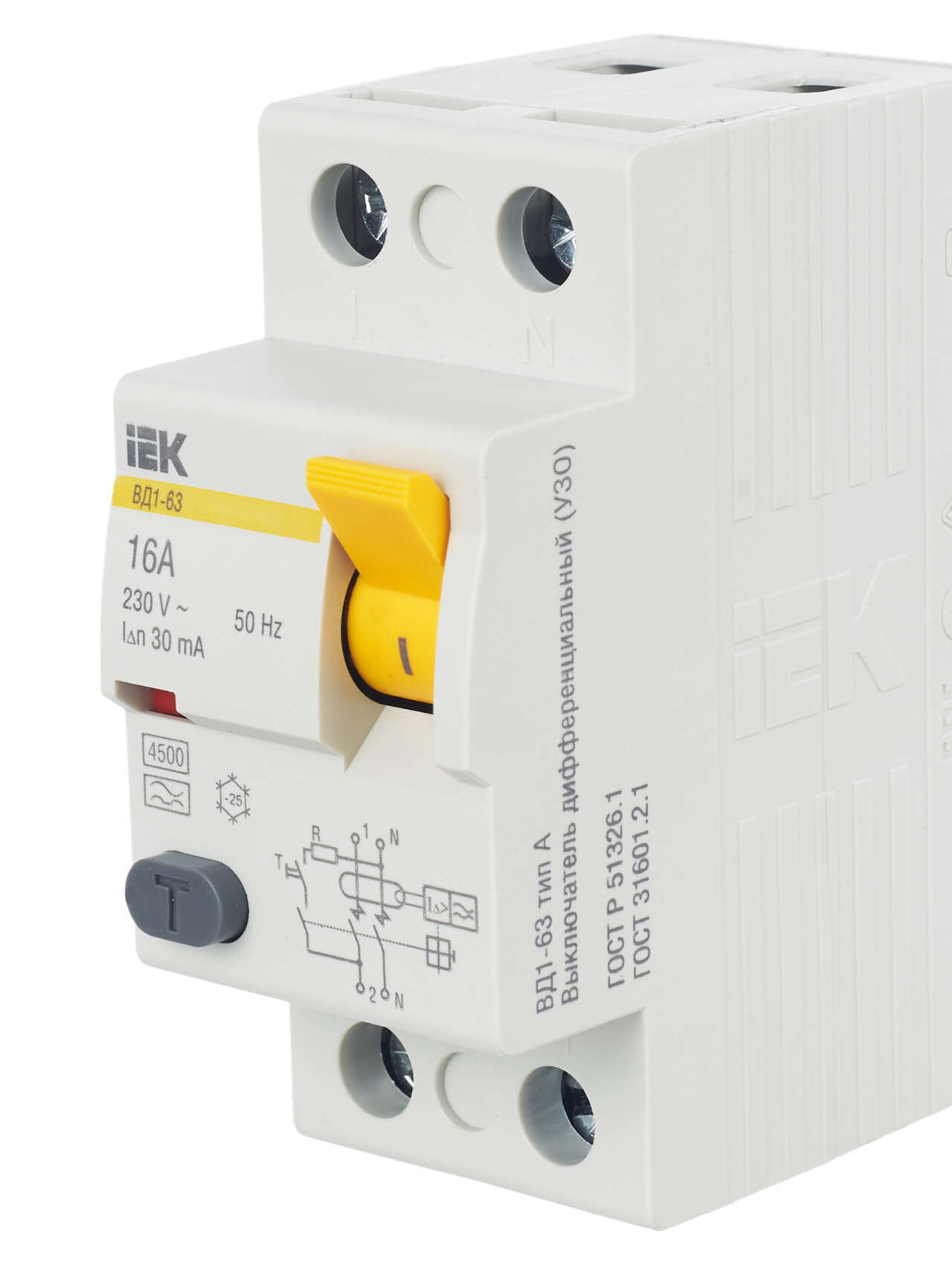

Дугогасительные решетки с увеличенным количеством пластин, расположенные в каждом полюсе, позволяют достичь более эффективного гашения электрической дуги.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.

На корпусе нанесена маркировка клеммных зажимов, что позволяет избежать ошибок при монтаже. Опломбировка винтов, соединяющих корпус, позволяют избежать несанкционированного разбора аппарата.

Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Расширенный диапазон рабочих температур от -25°С до +40°С позволяет использовать выключатель в различных климатических зонах.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Отзывы

Информационные материалы

Презентация

Дополнительные изображения

Модели для проектировщиков

Характеристики ИЕК

class Дифференциальный выключатель или УЗО
Возможна дополнит комплектация Нет
Гарантийный срок, Лет 10
Импульсная прочность 0,25
Количество полюсов 2
Кратковременная задержка срабатывания Нет
Макс сечение входящего кабеля 50
Монтажная глубина - ниши 74.0
Номин импульсное выдерживаемое напряжение 6
Номин раб напряжение 230
Номин ток 16
Номин ток утечки 0.03
Номинальный ток 16
откл способность при коротком замыкании-Icw 4,5
Селективная защита Нет
Срок службы, Лет 15
Степень защиты - IP IP20
Тип монтажа На DIN-рейку
Тип тока утечки A
Условный номин диф ток КЗ 4,5
Условный номин ток короткого замыкания Iq 4,5
Частота 50 Гц,50 Гц
Ширина по количеству модульных расстояний 2

В наличии на складе: 297 шт.

склад Мск: 297 шт.

2250.00р.

На складе
Код товара: MDV11-2-016-030
Артикул: 3774
