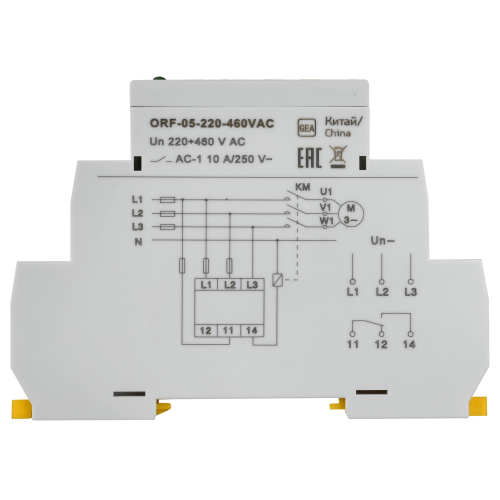

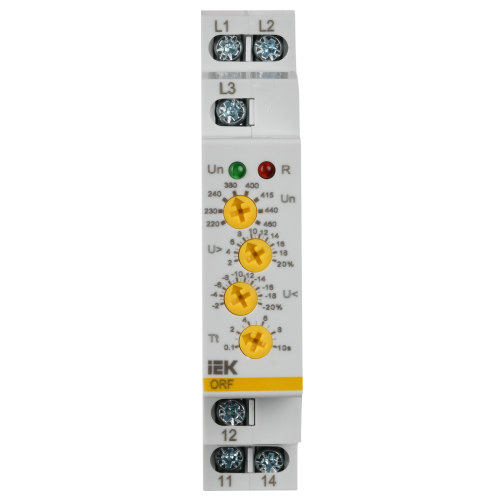

Реле контроля фаз ORF-05 трехфазное 220-460В AC IEK

54873

Описание
Характеристики

Реле контроля фаз обеспечивают непрерывный мониторинг параметров трёхфазной сети и защиту оборудования в случае аварийных режимов: повышенного напряжения, пониженного напряжения, асимметрии напряжения, последовательности фаз, обрыва фаз. Устройства широко применяются в системах автоматизации, автоматическом вводе резерва (АВР), а также для защиты электродвигателей, насосов, компрессоров и прочего оборудования, критичного к стабильности электропитания. *Перечень контролируемых параметров зависит от модификации устройства. Подробные характеристики — в паспорте изделия.

Аналоги: ORF-08-220-460VAC, ORF-06-220-460VAC
Сопутствующие товары: AIS132-M4-007-5-1510, ETG-CP-043

Преимущества

Контроль чередования и обрыва фаз, а также понижения, повышения и ассиметрии напряжения в электрической сети для предотвращения выхода защищаемого оборудования из строя.
Регулируемые уставки.
Широкий диапазон рабочих напряжений: 220 - 460В AC.
Элементная база от ведущих мировых производителей.
Крепление на стандартную 35мм DIN-рейку.
Корпус из не поддерживающих горение материалов.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Информационные материалы

Презентация

Дополнительные изображения

Модели для проектировщиков

3D модели

Общий вид - 360°

Характеристики ИЕК

class Реле контроля фаз
Вес 0,064
Время срабатывания (0,1...10) ± 10%
Высота 95
Гарантийный срок, Лет 1
Гистерезис 2
Глубина 64
Диапазон напряжения 176...552
Диапазон уставок по ассиметрии напряжения 5...15
Диапазон уставок по напряжению 2...20
Диапазон частоты питающего напряжения 45...65
Индикатор наличия напряжения Зелёный светодиод (Un)
Индикатор срабатывания реле Красный светодиод (R)
Категория перенапряжения 3
Кол-во норм разомкнутых - НО контактов 2
Кол-во нормально замкнутых - НЗ контактов 2
Количество переключающих контактов 1
Контроль макс напряжения Да
Контроль минимального напряжения Да
Контроль обрыва фаз Да
Контроль перекоса фаз Да
Контроль чередования фаз Да
Макс задержка на включение -
Макс задержка на отключение 10
Макс сечение кабеля одножильный 1x2,5 или 2x1,5 многожильный с наконечникам 1x2,5
Мех износостойкость 10^7
Мин задержка на включение 0.5
Напряжение питания 220...460
Номин напряж питания цепи управ Us пост тока DC -
Номин напряжение контактной группы 250 АС / 24 DC
Номин напряжение питания цепи управ Us AC 50 Гц 220...460
Номин ток контактных групп при АС-1 10
Погрешность измерений ± 1
Погрешность настройки ± 5
Рабочее положение Любое
Ремонтопригодность Нет
Срок службы, Лет 5
Степень загрязнения 2
Степень защиты IP клеммы IP20
Степень защиты IP лицевая панель IP40
Температура эксплуатации -20...55
Тип измеряемого напряжения Переменный (AC)
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип напряжения управления Переменный (AC)
Ширина 18
Электр износостойкость 10^6

В наличии на складе: 100 шт.

склад Мск: 100 шт.

3100.00р.

На складе
Код товара: ORF-05-220-460VAC
Артикул: 54873
