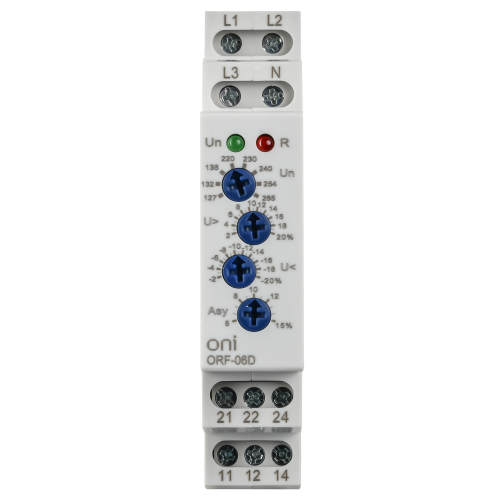

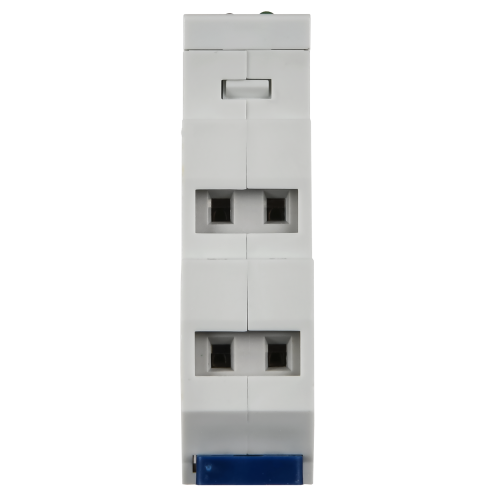

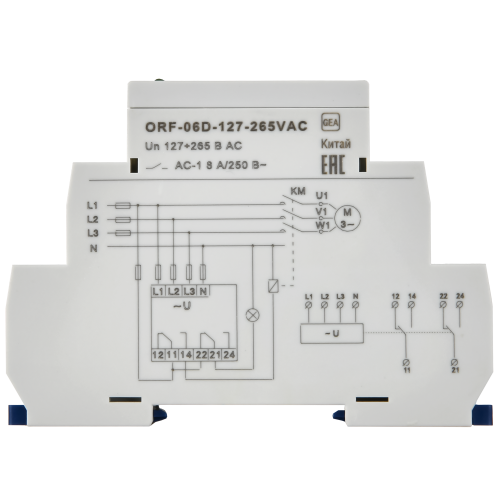

Реле контроля фаз ORF-06D 3 фазы 2 контакта 127-265В AC с контролем нейтрали ONI

54875

Описание
Характеристики

Реле контроля фаз обеспечивают непрерывный мониторинг параметров трёхфазной сети и защиту оборудования в случае аварийных режимов: повышенного напряжения, пониженного напряжения, асимметрии напряжения, последовательности фаз, обрыва фаз. Устройства широко применяются в системах автоматизации, автоматическом вводе резерва (АВР), а также для защиты электродвигателей, насосов, компрессоров и прочего оборудования, критичного к стабильности электропитания. *Перечень контролируемых параметров зависит от модификации устройства. Подробные характеристики — в паспорте изделия.

Аналоги: ORF-10-127-265VAC, ORF-08D-127-265VAC
Сопутствующие товары: ETG-CP-043, AIS160-L8-007-5-0710

Преимущества

Широкий набор функций (контроль чередования фаз, обрыв фаз и нейтрали, асимметрия, повышенное и пониженное напряжение).
Для настройки требуется только отвертка.
Фиксированные уставки - оборудование типа "поставил и забыл".
Широкий диапазон измеряемого (фазного) напряжения от 101 В до 318 В.
Широкий диапазон рабочих температур от минус 20°С до плюс 55°С.
Информативная светодиодная индикация состояния реле.
Элементная база от ведущих мировых производителей.
Крепление на стандартную 35мм DIN-рейку.
Корпус из не поддерживающих горение материалов.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Дополнительные изображения

Модели для проектировщиков

STEP-формат

Характеристики ИЕК

class Реле контроля фаз
Время срабатывания 2
Высота 90
Гарантийный срок, Лет 1
Гистерезис 2
Глубина 64
Диапазон напряжения 101...318
Диапазон уставок по ассиметрии напряжения 5...15
Диапазон уставок по напряжению 2...20
Диапазон частоты питающего напряжения 45...65
Индикатор наличия напряжения Зелёный светодиод (Un)
Индикатор срабатывания реле Красный светодиод (R)
Категория перенапряжения 3
Кол-во норм разомкнутых - НО контактов 2
Кол-во нормально замкнутых - НЗ контактов 2
Количество переключающих контактов 2
Контроль макс напряжения Да
Контроль минимального напряжения Да
Контроль обрыва фаз Да
Контроль перекоса фаз Да
Контроль чередования фаз Да
Макс задержка на включение -
Макс задержка на отключение 2
Макс сечение кабеля 6
Мех износостойкость 10^7
Мин задержка на включение 0.5
Мин задержка на отключение 2
Напряжение питания 127...265
Номин напряж питания цепи управ Us пост тока DC -
Номин напряжение контактной группы 250 АС / 24 DC
Номин напряжение питания цепи управ Us AC 50 Гц 127...265
Номин ток контактных групп при АС-1 8
Погрешность измерений 1
Рабочее положение Любое
Ремонтопригодность Нет
Срок службы, Лет 5
Степень загрязнения 2
Степень защиты IP клеммы IP20
Степень защиты IP лицевая панель IP40
Температура эксплуатации -20...55
Тип измеряемого напряжения Переменный (AC)
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип напряжения управления Переменный (AC)
Ширина 18
Электр износостойкость 10^5

В наличии на складе: 492 шт.

склад Мск: 492 шт.

3660.00р.

На складе
Код товара: ORF-06D-127-265VAC
Артикул: 54875
