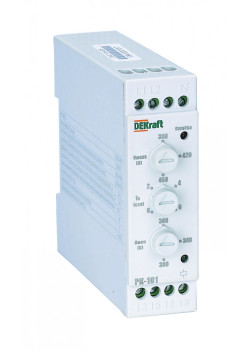

ОформитьРК101-01_реле контроля фаз
23300DEK

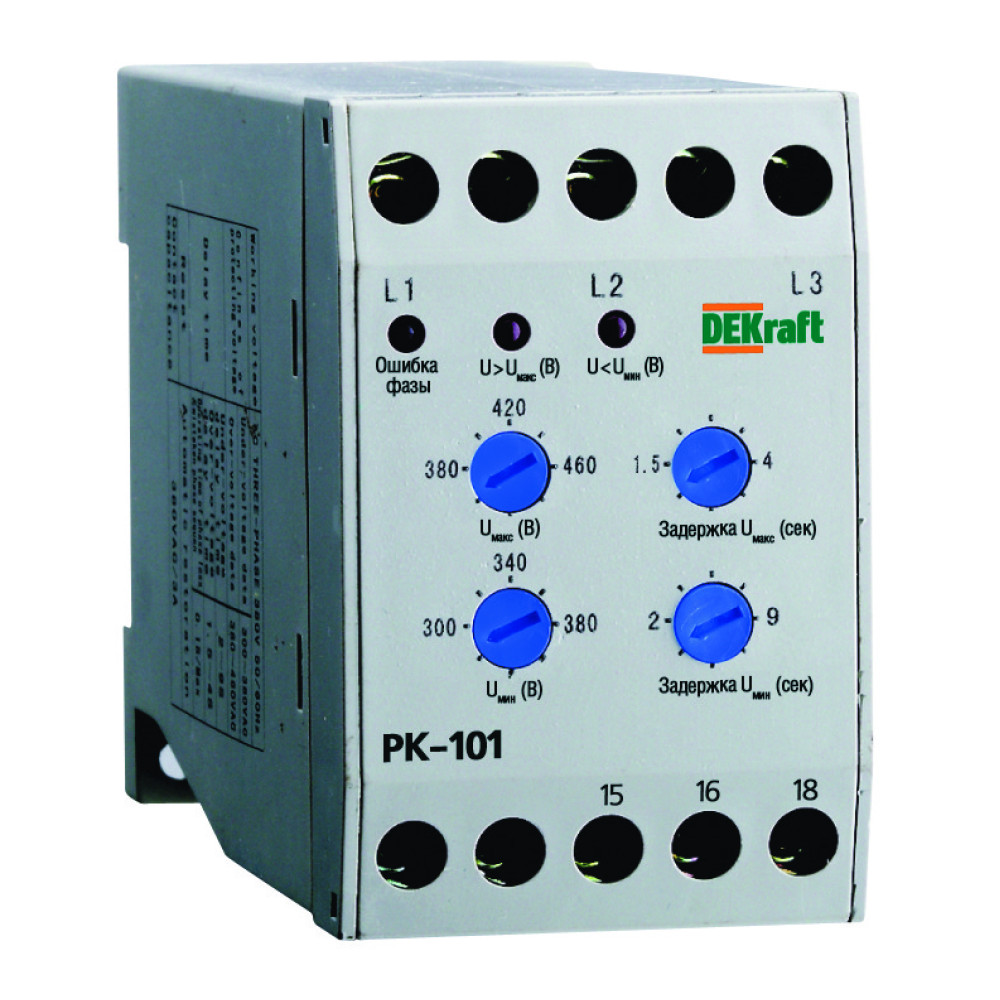

Реле контроля фаз Dekraft РК-101 предназначены для сигнализации и управления коммутационными аппаратами, которые в свою очередь включают или отключают электрооборудование при некачественном сетевом напряжении. Реле выполняет следующие функции контроля сети: контроль чередования фаз, контроль обрыва фазы, контроль перенапряжения, контроль падения напряжения. Реле контроля фаз широко применяется в бытовой сфере и промышленности особенно в системах автоматического ввода резерва (АВР), защиты асинхронных электродвигателей. При подаче на реле контроля фаз трехфазного напряжения допустимой величины, которое лежит в пределах между Uмакс и Uмин, с прямым порядком чередования фаз происходит замыкание контактов 15-18 и размыкание контактов 15-16. При изменении трехфазного напряжения, которое выходит за пределы установленного диапазона или произошло изменение чередования фаз, или обрыв фазы происходит размыкание контактов 15-18 и замыкание контактов 15-16. А также загорается световая индикация причины срабатывания реле контроля фаз.
Класс: Реле контроля фаз (ID: EC001441)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000008 | Ширина | 46 | мм |
| EF000040 | Высота | 71 | мм |
| EF000049 | Глубина | 114 | мм |
| EF002486 | Диапазон измерения напряжения | 300...460 | В |
| EF003340 | Со съемными клеммами | Нет | |
| EF003391 | Контроль мин. трехфазного напряжения | Да | |
| EF003393 | Контроль макс. трехфазного напряжения | Да | |
| EF003396 | Контроль мин. напряжения при постоян. токе | Нет | |
| EF003397 | Контроль макс. напряжения при постоян. токе | Нет | |
| EF003399 | Тип измеряемого напряжения | EV000460 AC (перемен.) | |
| EF003412 | Контроль чередования фаз | Да | |
| EF003413 | Контроль обрыва фаз | Да | |
| EF003414 | Контроль мин. напряжения | Да | |
| EF003415 | Контроль макс. напряжения | Да | |
| EF003416 | Контроль перекоса фаз | Да | |
| EF003961 | Тип подключения | EV000415 Винтовое соединение | |
| EF003978 | Номин. напряжение питания цепи управления Us AC 50 Гц | 400...400 | В |
| EF006134 | Диапазон измеряемого напряжения №1 | 300...460 | В |
| EF008189 | Макс. задержка на включение | 9 | с |
| EF008190 | Мин. задержка на включение | 1.5 | с |
| EF008242 | Тип напряжения управления | EV000460 AC (перемен.) | |
| EF008255 | Количество нормально замкнутых (НЗ) контактов | 0 | |
| EF008256 | Количество нормально разомкнутых (НО) контактов | 0 | |
| EF008257 | Количество переключающих (перекидных) контактов | 1 |
Сертификаты и документы
- Сертификат: ЕАЭС RU С-CN.НА46.В.05008_22.pdf
- Сертификат: ТС RU С-FR.БЛ08.В.01914.pdf
- Сертификат: ТС RU С-CN.АИ96.В.00013.pdf
Документация и каталоги
Хар-ки schneider
- Информация о ремонтопригодности Подлежит замене
В наличии на складе: Ожидается поступление
склад O: 121 шт.
склад Р: 156 шт.
3590.00р.
- Ожидается поступление
- Код товара: 23300DEK
- Артикул: 23300DEK
Отзывы (0)
Рекомендуемые товары

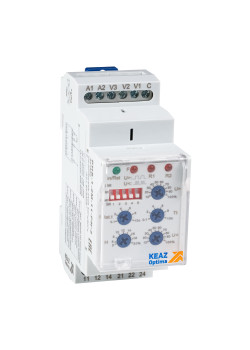

На складе Реле контроля фаз OptiRel D PHS-1-2M-11-PN-2 с внешним питанием 2СО
