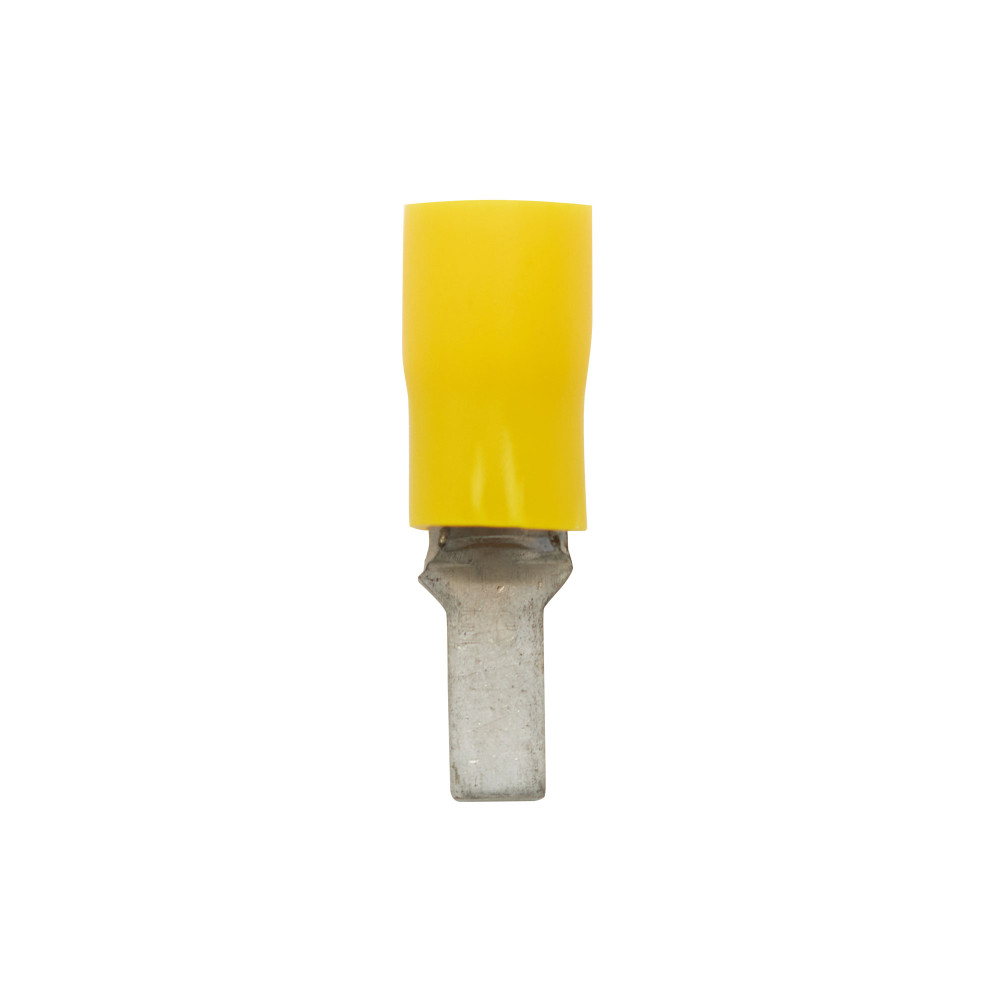

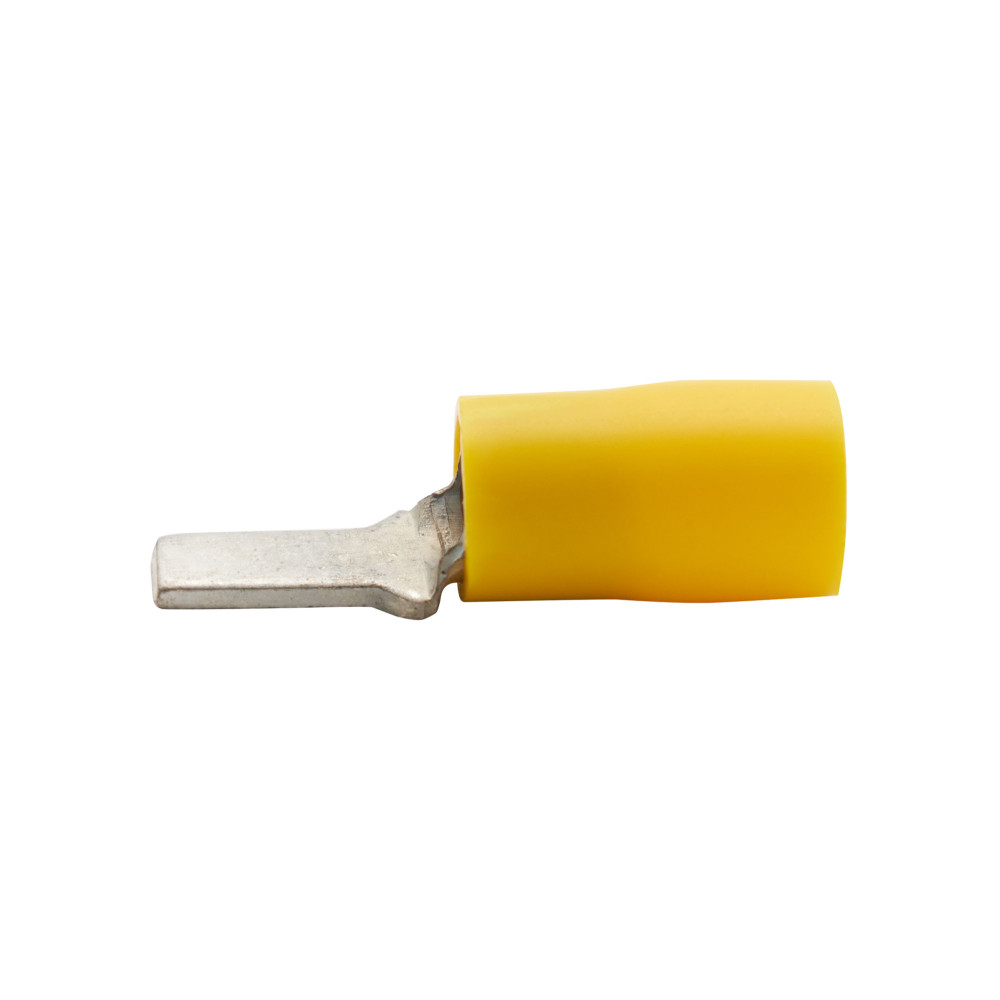

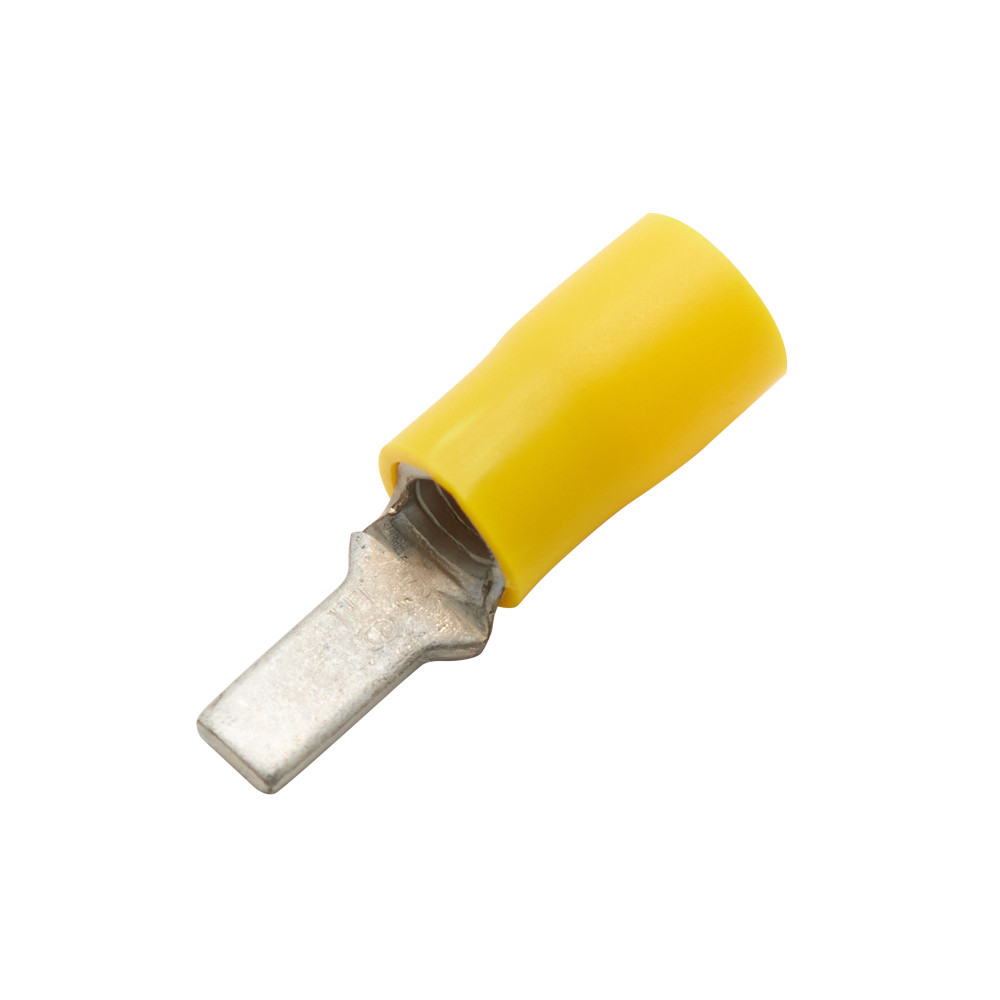

Наконечник со штифтом плоского сечения с изолир.фланцем ПВХ, 2,5-6 кв.мм 3,9х9 мм (НШПИ)

2C11CP

Описание
Характеристики

Плоский штыревой наконечники НШПИ предназначен для оконцевания медных многопроволочных жил кабелей и проводов сечением 2,5–6 мм2 в электрических цепях переменного и постоянного тока. Наконечник НШПИ обеспечивает надёжный электрический контакт при подключении многопроволочных проводников к клеммам электрического оборудования. Длина контактной части – 9 мм. Монтаж выполняется методом обжима — это позволяет сохранить целостность изоляционного слоя и добиться максимально надёжного соединения жилы с гильзой. Прочность опрессовки достигается за счёт правильного позиционирования стыкового шва контактной части — он должен быть сверху. Контактная часть из меди М1 с лужёным покрытием устойчива к коррозии, изоляция (цвет - желтый) из ПВХ соответствует классу горючести V0 по UL 94. Эксплуатация допустима при температуре до +75 °C.

Документация и файлы

Сертификат EAC

«Quadro» Наконечники изолированные - Сертификат соответствия

САПР: EPLAN

База данных Eplan Системы электропроводки в электроустановках и щитах управления Quadro

Характеристики ДКС

В соотв. с DIN Да
Длина контактной части 9 мм
Защитное покрытие поверхности Лужёный (-ая)
Изолированн. Да
Изоляция Поливинилхлорид (ПВХ),Частичная изоляция
Макс. ток (Imax), А 48
Материал Медь
Номин. поперечное сечение (диапазон), мм² 2.5...6
Подходит для высокотемпературного кабеля (до 650) Да
Подходит для круглых проводников Да
Подходит для лаковой изоляции Да
Подходит для многожильных (многопроволочных) проводников Да
Подходит для плоских проводников Да
Подходит для сплошных (однопроволочных) жил Да
Подходит для тонкожильных (многопроволочных) проводников Да
Тип втулки Одиночная
Тип продукции Изолированные кабельные наконечники
Форма фланца Штыревая (штифт),Штыревая
Цвет изоляции Желтый

В наличии на складе: 5250 шт.

склад Мск: 5250 шт.

20.00р.

На складе
Код товара: 2C11CP
Артикул: 2C11CP
