ОформитьУгол CD 90 вертикальный внешний 90° 150/50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
36783K
Применение лотков и аксессуаров системы "S5 Combitech" позволяют конструировать и строить кабельные трассы сложной формы, с поворотами и изгибами, как горизонтальными, так и вертикальными. Вертикальный угол внешний применяется для того, чтобы развернуть трассу в вертикальной плоскости.
Аксессуар позволяет осуществить плавный поворот на 90о. Он совместим с лотками шириной 150 мм и высотой 50 мм. Внутренний радиус аксессуара – 190 мм. Толщина стали – 0,8 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.
Документация и файлы
Отказное письмо
Сертификат соответствия
Типовые альбомы
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
3D-модели (STEP)
Характеристики ДКС
- Вид/ марка материала Сталь
- Высота 50 мм
- Высота кабельного лотка, мм 50
- Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
- Изменение направления Вертикально ниспадающий (внешний)
- Исполнение изгиба Плавный изгиб
- Материал Сталь,Сталь оцинкованная по методу Сендзимира
- Модель/исполнение С соединит. разъемом в комплекте
- Отклонение (угол) 90°
- Перфорация в основании для монтажа Да
- Перфорированная боковая стенка Да
- Подходит для обеспеч. целостности цепи (огнестойкость) Да
- С крышкой Нет
- Тип аксессуара Угол вертикальный внешний 90 градусов
- Тип продукции Системные аксессуары
- Толщина 0.8 мм
- Толщина материала, мм 0.8
- Ширина 150 мм
- Ширина кабельного лотка, мм 150
В наличии на складе: 380 шт.
склад Мск: 380 шт.
2880.00р.
- На складе
- Код товара: 36783K
- Артикул: 36783K
Отзывы (0)
Рекомендуемые товары
На складе Лоток 100х35 L2000, горячеоцинкованный
В наличии на складе: 36 шт.
склад Мск: 36 шт.
Цена
1340.00р.
На складе Перегородка SEP L2000 Н 35 мм
В наличии на складе: 122 шт.
склад Мск: 122 шт.
Цена
300.00р.

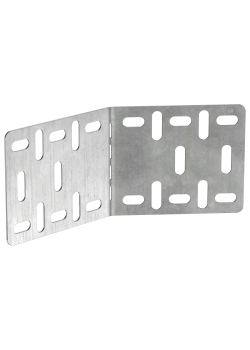

На складе Пластина соединительная регулируемая h=100мм IEK
