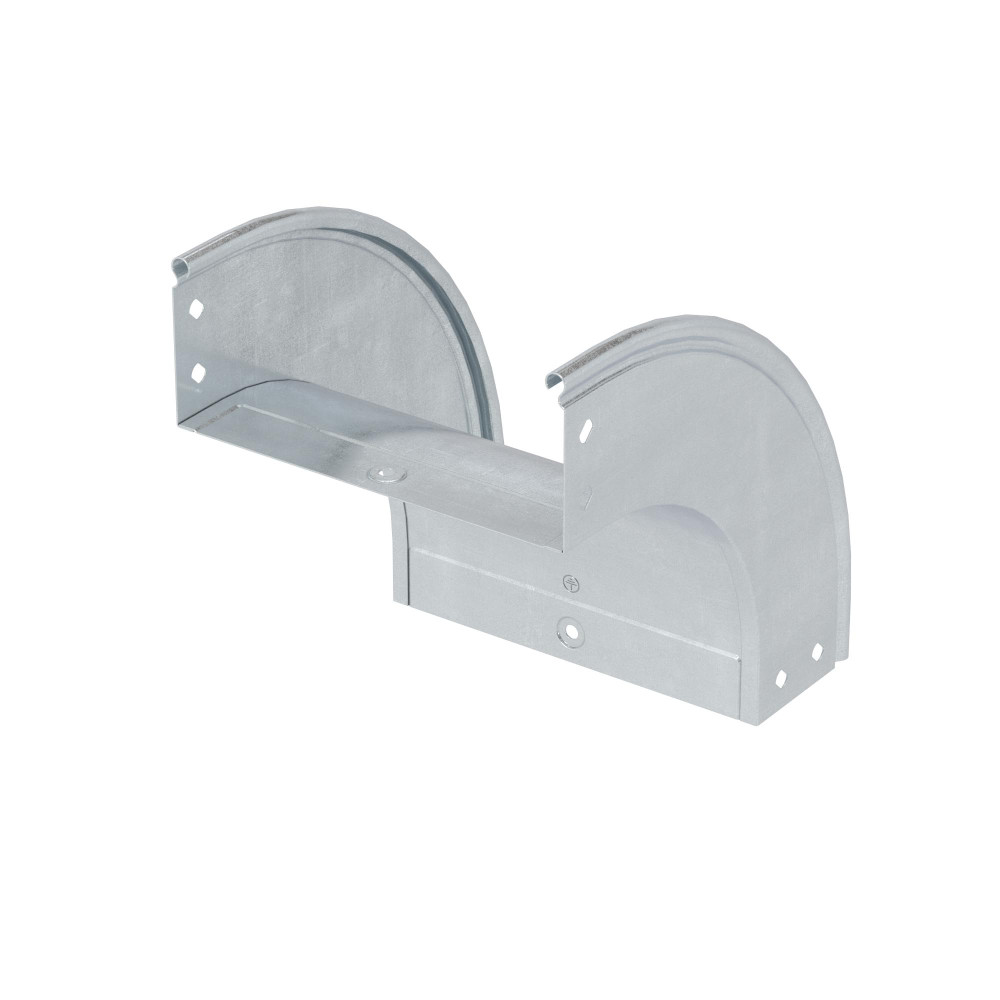

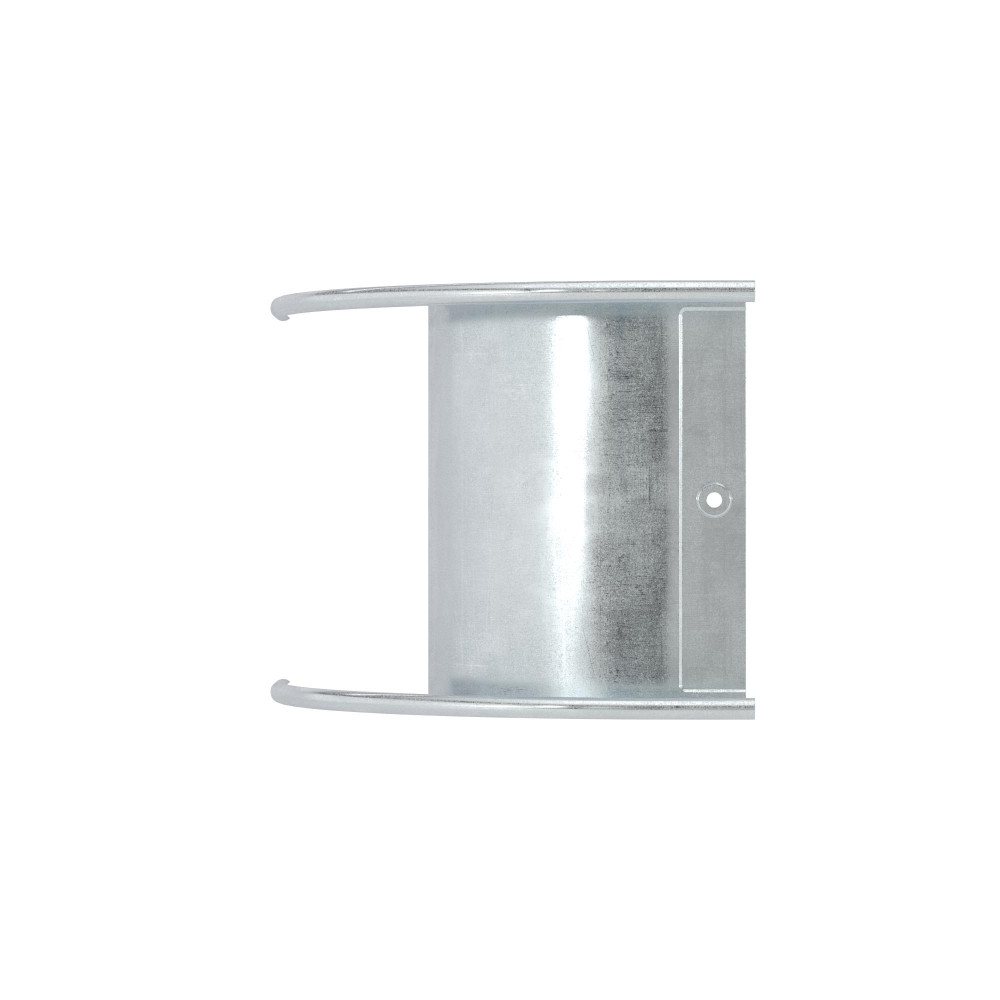

Угол CD 90 вертикальный внешний 90° 200/50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, горячеоцинкованный

36784KHDZ

Описание
Характеристики

Применение лотков и аксессуаров системы "S5 Combitech" позволяют конструировать и строить кабельные трассы сложной формы, с поворотами и изгибами, как горизонтальными, так и вертикальными. Вертикальный угол внешний применяется для того, чтобы развернуть трассу в вертикальной плоскости. Аксессуар позволяет осуществить плавный поворот на 90о. Он совместим с лотками шириной 200 мм и высотой 50 мм. Внутренний радиус аксессуара – 190 мм. Толщина стали – 0,8 мм. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа. Он выполнен в специальном исполнении "Горячий цинк", которое отличает повышенная устойчивость к коррозии. Горячеоцинкованное изделие защищено от образования ржавчины на срок 30-50 лет (в зависимости от условий, в которых эксплуатируется изделие).

Документация и файлы

Отказное письмо

Сертификат соответствия

«S5 Combitech» Сертификат соответствия TUV Annex

Типовые альбомы

САПР: AVEVA

Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"

Чертежи и 3D-модели

САПР: EPLAN

Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5

3D-модели (STEP)

Система металлических лотков "S5 Combitech"

Характеристики ДКС

Вид/ марка материала Сталь
Высота 50 мм
Высота кабельного лотка, мм 50
Защитное покрытие поверхности Горячее цинкование
Изменение направления Вертикально ниспадающий (внешний)
Исполнение изгиба Плавный изгиб
Материал Сталь,Сталь горячеоцинкованная погружением
Модель/исполнение С соединит. разъемом в комплекте
Отклонение (угол) 90°
Перфорация в основании для монтажа Да
Перфорированная боковая стенка Да
Подходит для обеспеч. целостности цепи (огнестойкость) Да
С крышкой Нет
Тип аксессуара Угол вертикальный внешний 90 градусов
Тип продукции Системные аксессуары
Толщина 0.8 мм
Толщина материала, мм 0.8
Ширина 200 мм
Ширина кабельного лотка, мм 200

В наличии на складе: 20 шт.

склад Мск: 20 шт.

5350.00р.

На складе
Код товара: 36784KHDZ
Артикул: 36784KHDZ
