ОформитьУгол CD 90 вертикальный внешний 90° 100/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, горячеоцинкованный
36802KHDZ
Применение лотков и аксессуаров системы "S5 Combitech" позволяют конструировать и строить кабельные трассы сложной формы, с поворотами и изгибами, как горизонтальными, так и вертикальными. Вертикальный угол внешний применяется для того, чтобы развернуть трассу в вертикальной плоскости. Аксессуар позволяет осуществить плавный поворот на 90о. Он совместим с лотками шириной 100 мм и высотой 80 мм.
Внутренний радиус аксессуара – 190 мм. Толщина стали – 0,8 мм. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа. Он выполнен в специальном исполнении "Горячий цинк", которое отличает повышенная устойчивость к коррозии. Горячеоцинкованное изделие защищено от образования ржавчины на срок 30-50 лет (в зависимости от условий, в которых эксплуатируется изделие).
Документация и файлы
Отказное письмо
Сертификат соответствия
Типовые альбомы
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
3D-модели (STEP)
Характеристики ДКС
- Вид/ марка материала Сталь
- Высота 80 мм
- Высота кабельного лотка, мм 80
- Защитное покрытие поверхности Горячее цинкование
- Изменение направления Вертикально ниспадающий (внешний)
- Исполнение изгиба Плавный изгиб
- Материал Сталь,Сталь горячеоцинкованная погружением
- Модель/исполнение С соединит. разъемом в комплекте
- Отклонение (угол) 90°
- Перфорация в основании для монтажа Да
- Перфорированная боковая стенка Да
- Подходит для обеспеч. целостности цепи (огнестойкость) Да
- С крышкой Нет
- Тип аксессуара Угол вертикальный внешний 90 градусов
- Тип продукции Системные аксессуары
- Толщина 0.8 мм
- Толщина материала, мм 0.8
- Ширина 100 мм
- Ширина кабельного лотка, мм 100
В наличии на складе: 39 шт.
склад Мск: 39 шт.
4780.00р.
- На складе
- Код товара: 36802KHDZ
- Артикул: 36802KHDZ
Отзывы (0)
Рекомендуемые товары
На складе Лоток 150х80 L 3000 толщина 1,0 мм, цинк-ламельный
В наличии на складе: 828 шт.
склад Мск: 828 шт.
Цена
2520.00р.

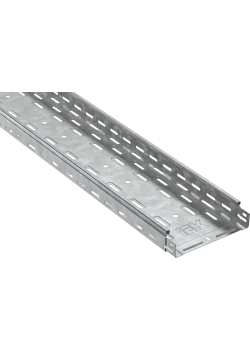

На складе ESCA Лоток перфорированный 50х150х3000 HDZ (выводится из ассортимента, артикул замены: ES5-12-050-150-3-07-HDZ) IEK
