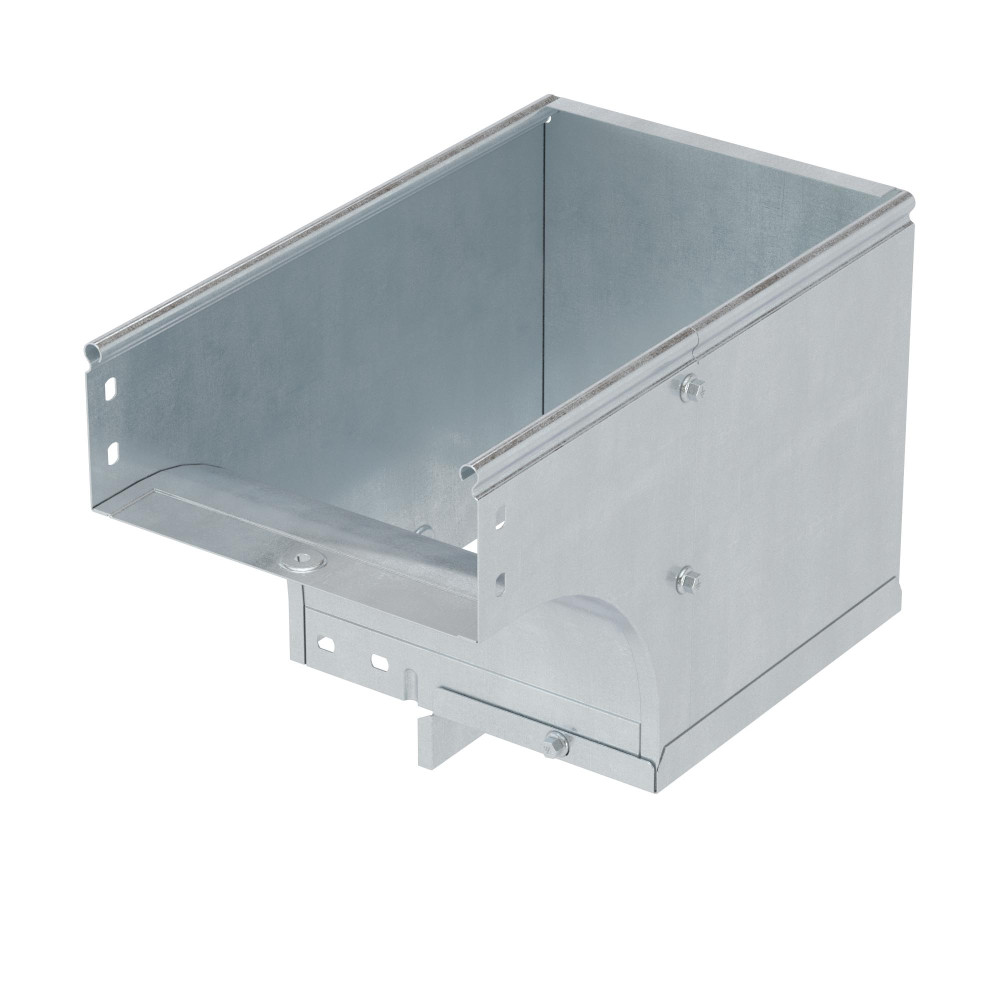

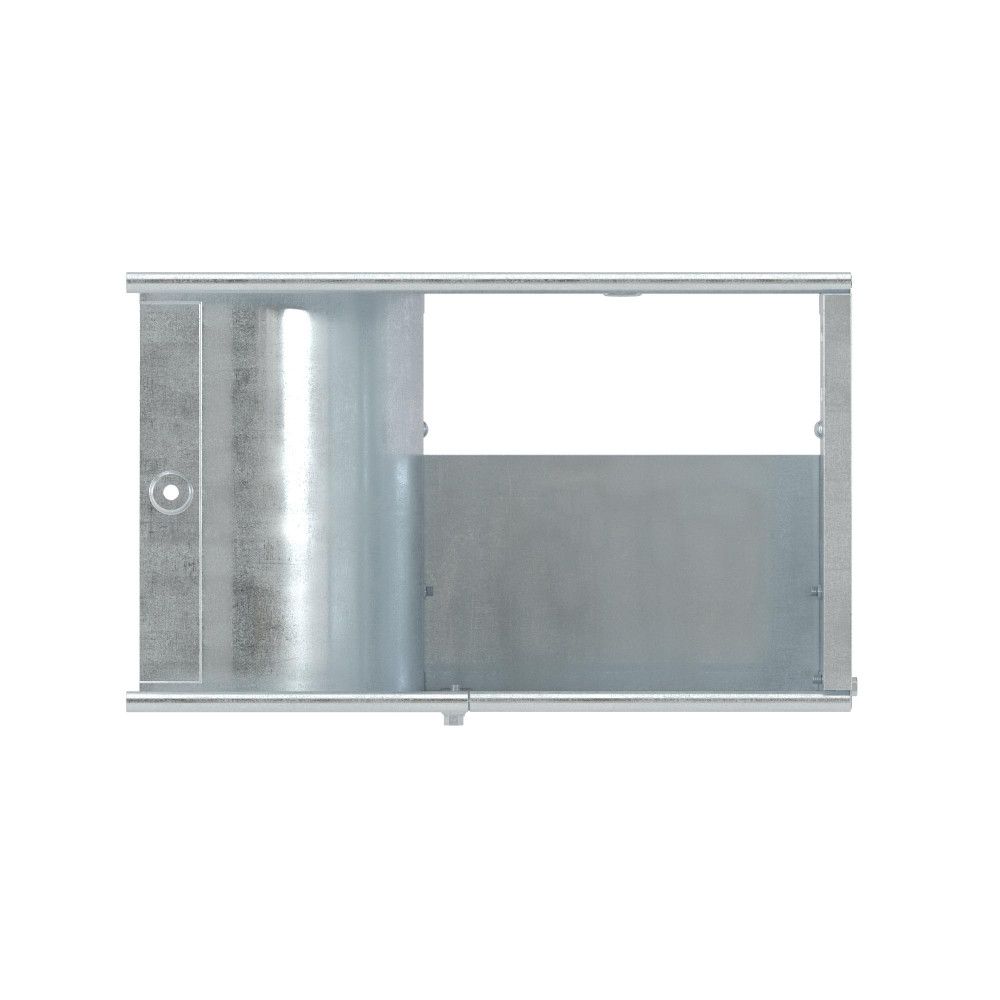

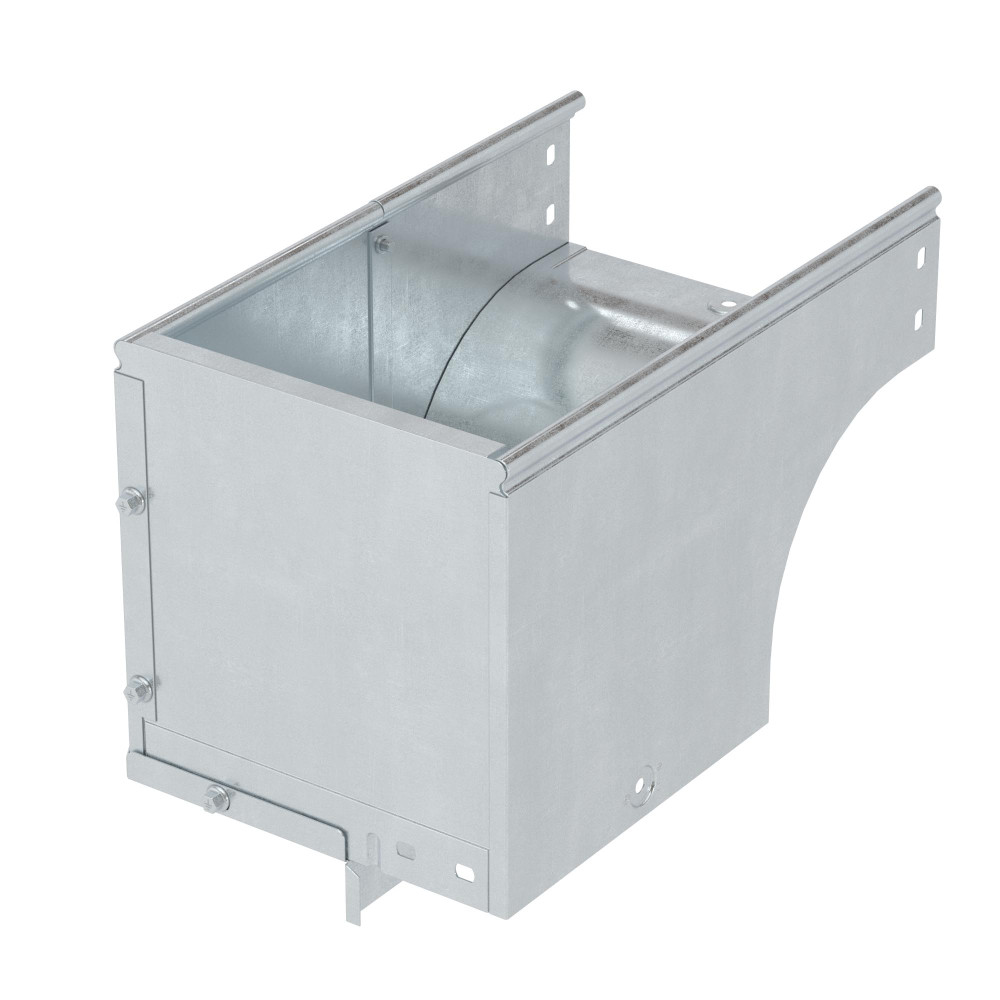

ОформитьУгол вертикальный внешний CDSS 90 осн.200 H80 в комплекте с крепежнымиэлементами и соединительными пластинами, необходимыми для монтажа
37024K
Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внешний угол CDSS используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены.
Угол применяется с лотками шириной 200 мм и высотой 80 мм. Внутренний радиус аксессуара - 100 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.
Документация и файлы
Отказное письмо
Сертификат соответствия
Типовые альбомы
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
3D-модели (STEP)
Характеристики ДКС
- Вид/ марка материала Сталь
- Внутр. радиус, мм 100
- Высота 80 мм
- Высота кабельного лотка, мм 80
- Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
- Изменение направления Вертикально ниспадающий (внешний)
- Исполнение изгиба Плавный изгиб
- Код ОКПД 2 25.11.23.119
- Материал Сталь,Сталь оцинкованная по методу Сендзимира
- Модель/исполнение С соединит. разъемом в комплекте
- Отклонение (угол) 90°
- Перфорация в основании для монтажа Да
- Перфорированная боковая стенка Да
- Подходит для обеспеч. целостности цепи (огнестойкость) Да
- С крышкой Нет
- Тип аксессуара Угол вертикальный внешний, переходник CDSS 90
- Тип продукции Системные аксессуары
- ТН ВЭД 7326909807
- Толщина 0.8 мм
- Толщина материала, мм 0.8
- Ширина 200 мм
- Ширина кабельного лотка, мм 200
В наличии на складе: Ожидается поступление
7710.00р.
- Ожидается поступление
- Код товара: 37024K
- Артикул: 37024K
Отзывы (0)
Рекомендуемые товары
На складе Угол CPO 90 горизонтальный 90° 150х50 в комплекте с крепежнымиэлементами и соединительными пластинами, необходимыми для монтажа,горячеоцинкованный
В наличии на складе: 39 шт.
склад Мск: 39 шт.
Цена
4680.00р.

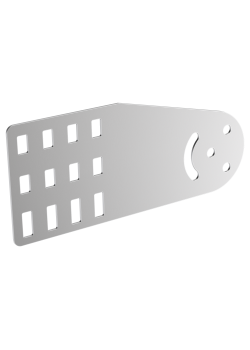

На складе Пластина шарнирная h=100мм IEK
В наличии на складе: 667 шт.
склад Мск: 667 шт.
Цена
150.00р.

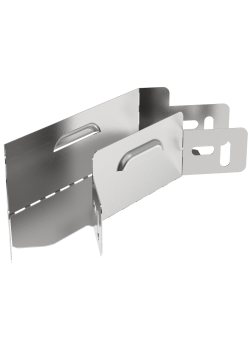

На складе ESCA 3 Поворот 90град 50х50-0,6 IEK
