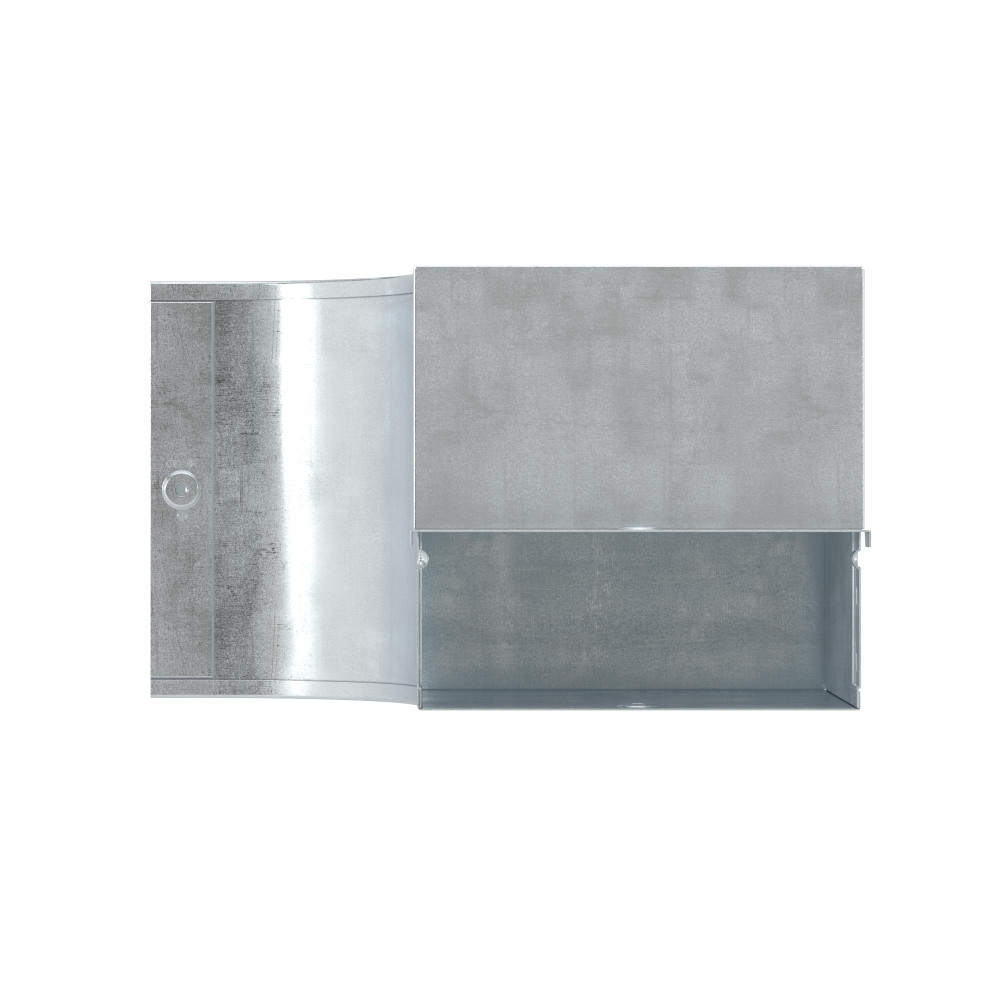

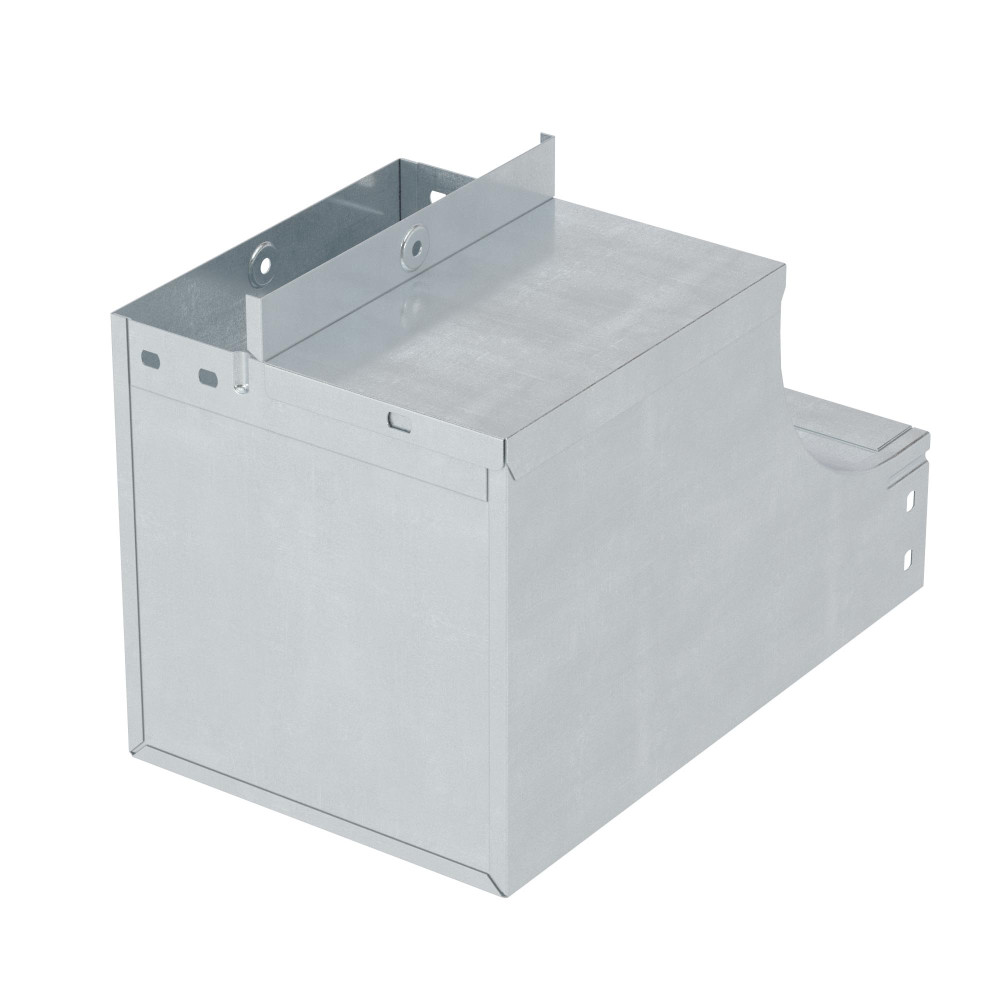

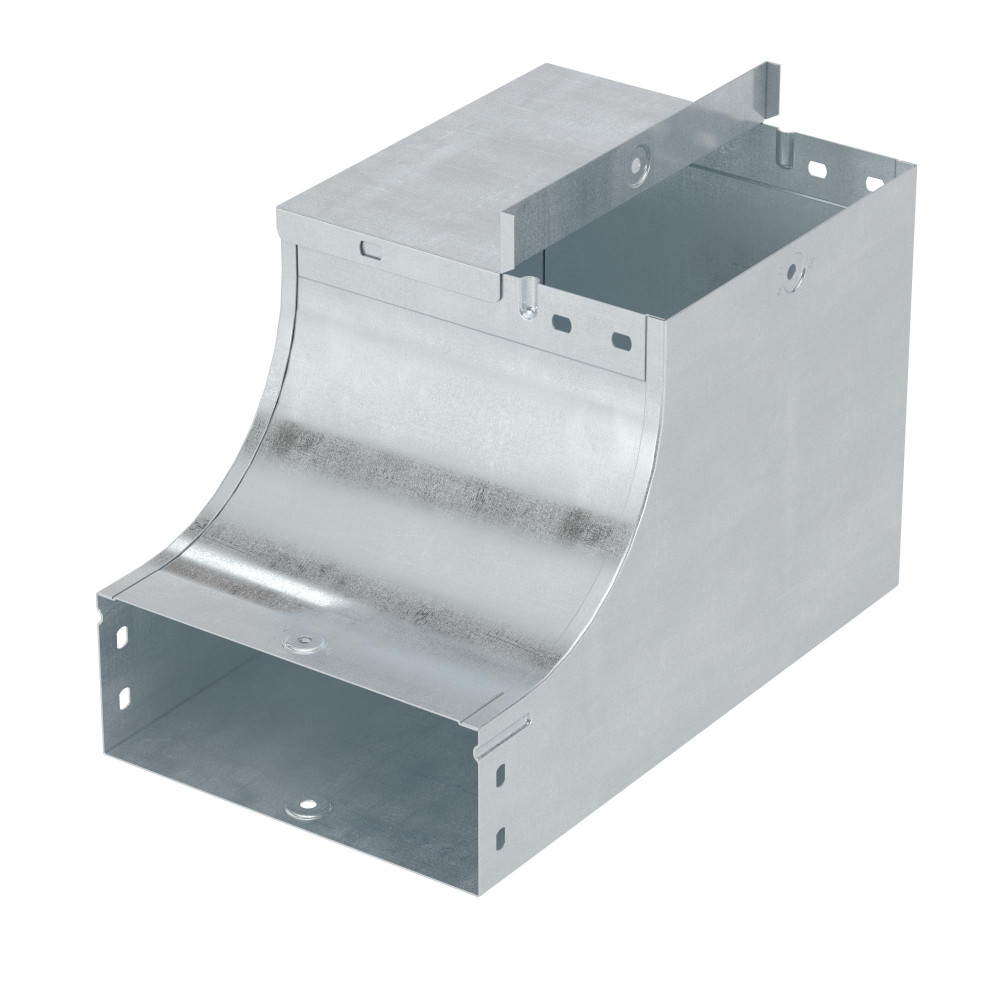

Угол вертикальный внутренний, переходник CSSD 90 осн. 80 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, цинк-ламельный

37041KZL

Описание
Характеристики

Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внутренний угол-переходник CSSD используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены. Угол применяется с лотками шириной 80 мм и высотой 80 мм. Внутренний радиус аксессуара - 100 мм. Толщина стали – 1 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.

Документация и файлы

Отказное письмо

Сертификат соответствия

«S5 Combitech» Сертификат соответствия TUV Annex

САПР: AVEVA

Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"

Чертежи и 3D-модели

САПР: EPLAN

Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5

3D-модели (STEP)

Система металлических лотков "S5 Combitech"

Характеристики ДКС

Вид/ марка материала Сталь
Внутр. радиус, мм 100
Высота 80 мм
Высота кабельного лотка, мм 80
Защитное покрытие поверхности Цинк-ламельное покрытие
Изменение направления Вертикально восходящий (внутренний)
Исполнение изгиба Плавный изгиб
Материал Сталь,Сталь с цинк-ламельным покрытием
Модель/исполнение С соединит. разъемом в комплекте
Отклонение (угол) 90°
Перфорация в основании для монтажа Да
Перфорированная боковая стенка Да
Подходит для обеспеч. целостности цепи (огнестойкость) Да
С крышкой Нет
Тип аксессуара Угол вертикальный внутренний, переходник CSSD 90
Тип продукции Системные аксессуары
Толщина 1.0 мм
Толщина материала, мм 0.8
Ширина 80 мм
Ширина кабельного лотка, мм 80

В наличии на складе: 1 шт.

склад Мск: 1 шт.

8260.00р.

На складе
Код товара: 37041KZL
Артикул: 37041KZL
