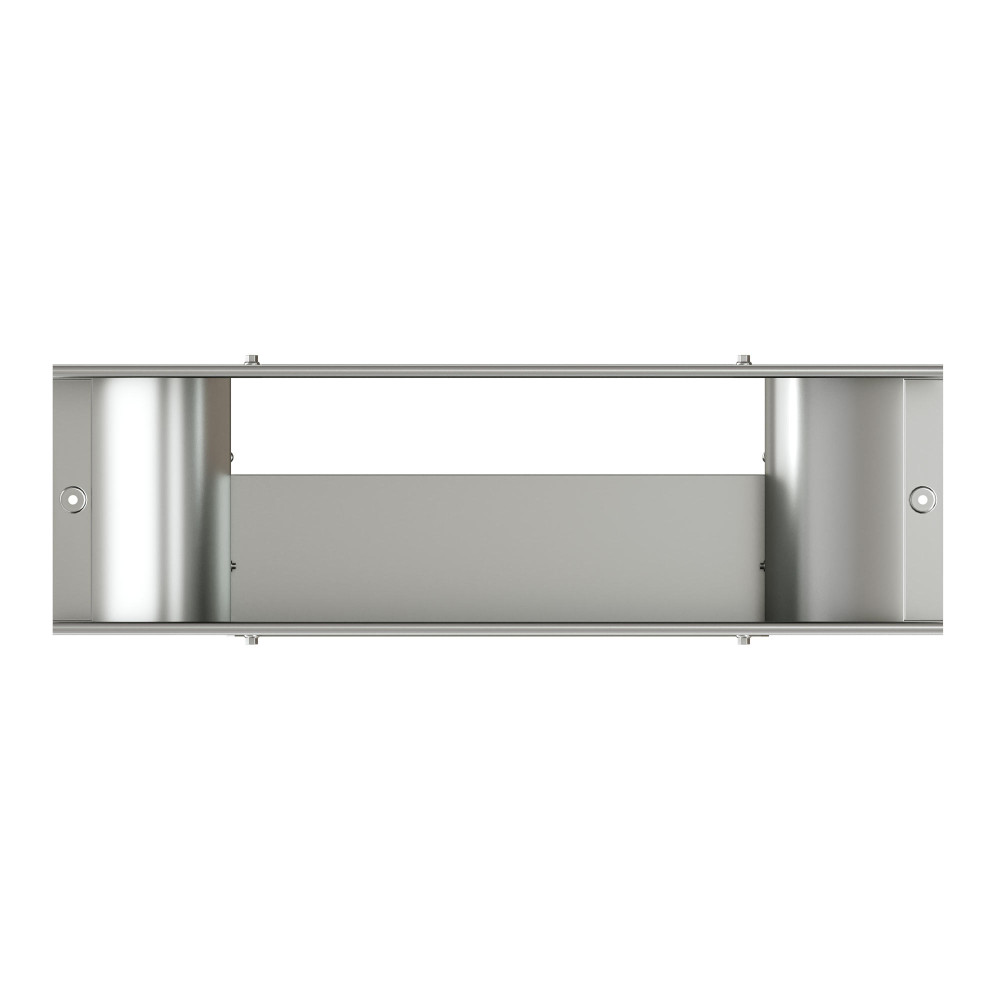

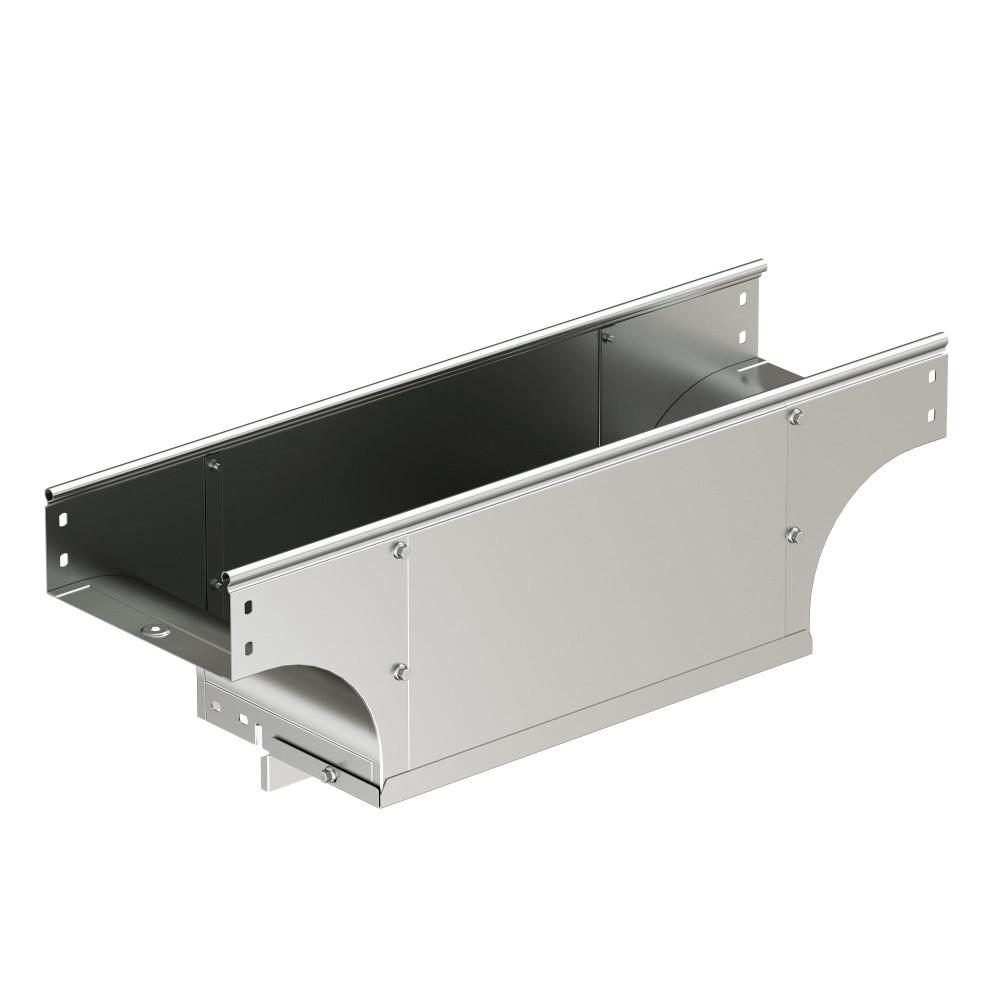

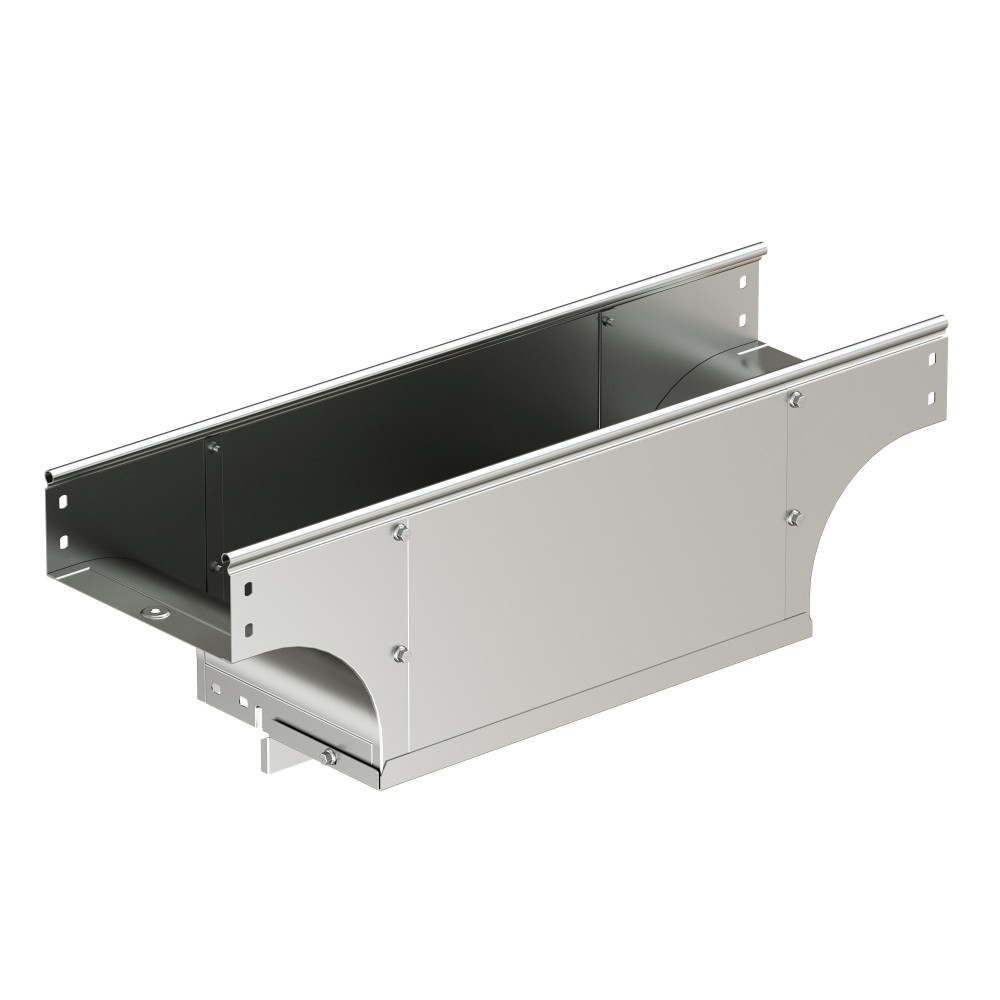

Ответвитель-переходник TDSA Т-образный вертикальный 400/500 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

37619K

Описание
Характеристики

Ответвители – это аксессуары, облегчающие построение кабельных трасс сложной геометрии, с поворотами и изгибами. Они позволяют создавать ответвления кабельной трассы. Ответвитель-переходник TDSA имеет Т-образную форму и применяется для организации поворотов и ответвлений в вертикальной плоскости. Его конструктив обеспечивает плавный поворот и предупреждает повреждение кабеля при прокладке. При применении вместе с крышкой обеспечивается высокая степень пыле- и влагозащиты кабеля – до IP 44, и при этом простой доступ к кабелю, т.к. крышку можно снять при необходимости. Исполнение – "сталь, оцинкованная по методу Сендзимира". Высота боковой стенки лотка – 80 мм, ширина в горизонтальном направлении – 400 мм, ширина в вертикальном направлении – 500 мм. В комплект входят элементы, необходимые для качественного и надежного монтажа – соединительные пластины и крепежные элементы.

Документация и файлы

Отказное письмо

Сертификат соответствия

«S5 Combitech» Сертификат соответствия TUV Annex

Типовые альбомы

САПР: AVEVA

Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"

Чертежи и 3D-модели

САПР: EPLAN

Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5

3D-модели (STEP)

Система металлических лотков "S5 Combitech"

Характеристики ДКС

Вид/ марка материала Сталь
Высота 80 мм
Высота боковой стенки, мм 80
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Исполнение для больших расстояний (усиленный) Да
Материал Сталь,Сталь оцинкованная по методу Сендзимира
Нержавеющая сталь травлёная Да
Подходит для обеспеч. целостности цепи (огнестойкость) Да
Тип аксессуара Ответвитель TDSA Т-образный вертикальный
Тип продукции Системные аксессуары
Толщина 0.8 мм
Цвет Светло-серый
Ширина 400 мм
Ширина лотка в вертикал. направлении, мм 500
Ширина лотка в горизонт. направлении, мм 400

В наличии на складе: Ожидается поступление

10670.00р.

Ожидается поступление
Код товара: 37619K
Артикул: 37619K
