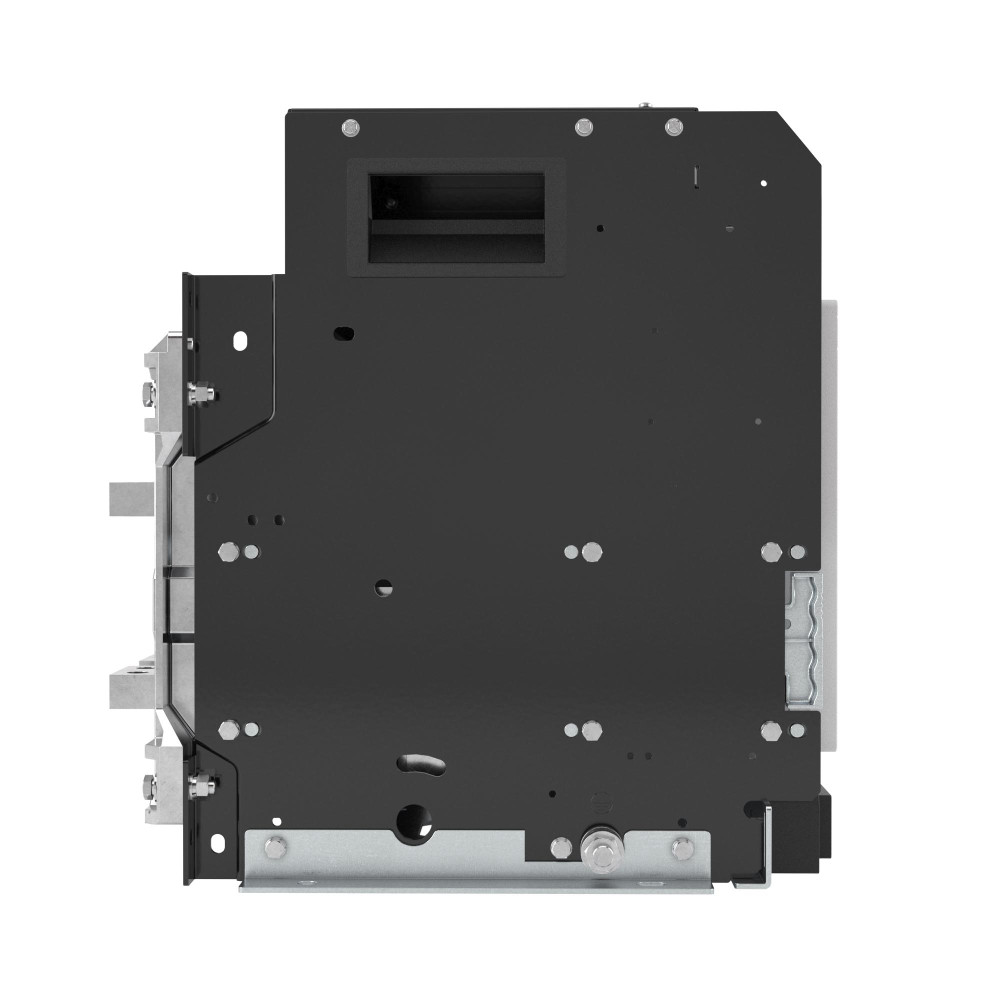

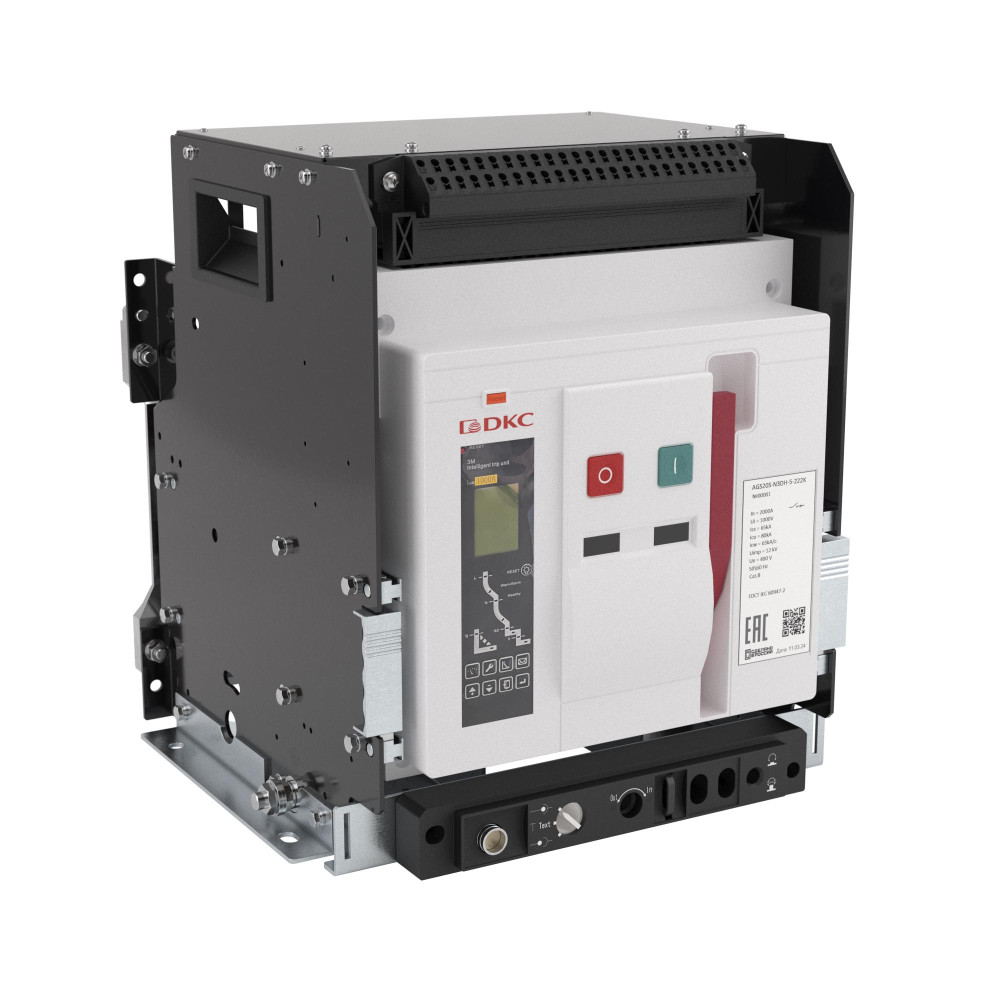

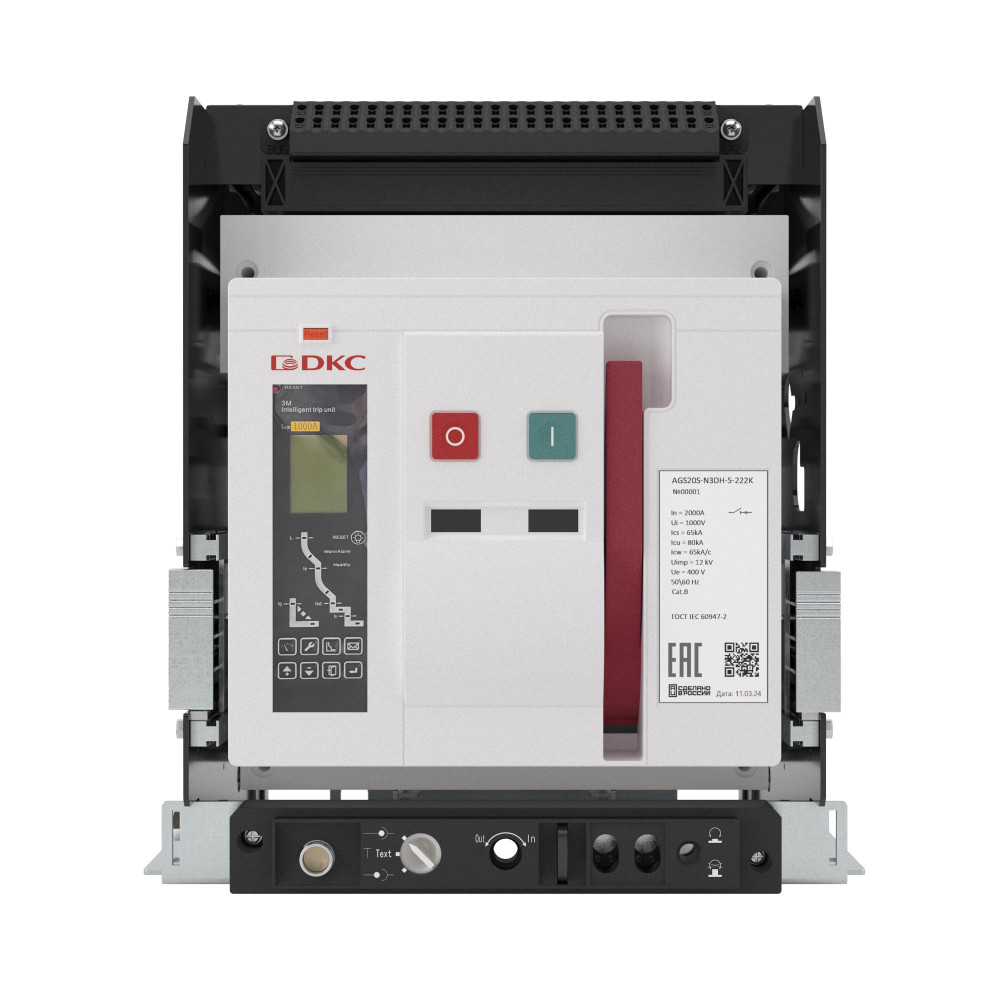

Воздушный автоматический выключатель YON AGS10S 3Р 1000 А 80 кА, типоразмер N, расцепитель 3H, выкатной, управление 220 В AC, горизонтальное подключение

AGS10S-N3DH-6-222K

Описание
Характеристики

Воздушный автоматический выключатель серии «YON макс» (YON max) AGS предназначен для эксплуатации в сетях низкого напряжения до 415 В. Применяется для рабочих включений и отключений, а также для защит от перегрузок, короткого замыкания и замыкания на землю. Номинальный ток 1000 А, отключающая способность 80 kA, 3-х полюсный, выкатное исполнение, расцепитель 3H, управление 220В AC

Документация и файлы

Сертификат EAC

СС ТР ТС Воздушные автоматические выключатели YON max AGS

Декларация о соответствии

ДС ТР ЕАЭС Воздушные автоматические выключатели YON max AGS

Чертежи и 3D-модели

3D-модели (STEP)

Воздушные автоматические выключатели YON max AGS 3P 630-6300

САПР: EPLAN

База данных Eplan электротехнической продукции серий YON pro, «YON макс» (YON max)

Характеристики ДКС

Варианты подключения Горизонтальное
Гарантия 5 лет с момента ввода в эксплуатацию (не более 6 лет с даты изготовления)
Двигательный привод Установлен
Диапазон установки расцепителя перегрузки, А 400...1000
Исполнение по способу установки Выкатное исполнение
Количество вспомогат. нормально замкнутых (НЗ) контактов 6
Количество вспомогат. нормально разомкнутых (НО) контактов 6
Количество полюсов 3,3
Конструкция прибора Выдвижное/выкатное устройство
Независимый расцепитель Установлен
Номин. напряжение, В 380...415
Номин. отключающая способность Icu при 400 В, 50 Гц, кА 80
Номин. продолжительный ток Iu, А 1000
Номинальный ток In 1000А
Подходит для монтажа на DIN-рейку (-типа) Нет
Предельная коммутационная способность переменного тока Icu (кА): 80kA
С расцепителем минимального напряжения Нет
Серия YON max
Степень защиты (IP) IP20
Тип изделия/компонента Выключатель автоматический воздушный,Воздушный автоматический выключатель
Тип подключения силовой электрич. цепи Подключение на шину
Тип расцепителя LSIG + RS485
Тип элемента управления Кнопка нажимная
Управление (MСР; MX; XF) 220 В AC

В наличии на складе: Ожидается поступление

617050.00р.

Ожидается поступление
Код товара: AGS10S-N3DH-6-222K
Артикул: AGS10S-N3DH-6-222K
