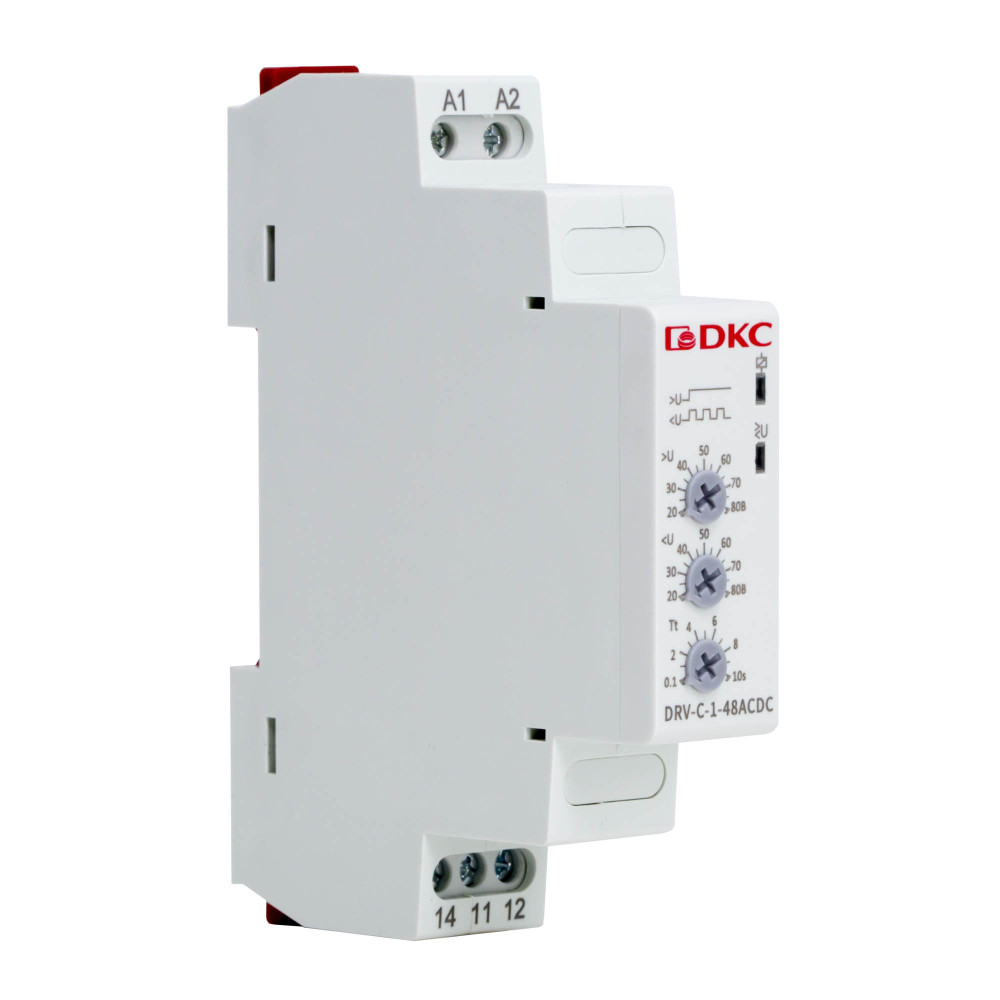

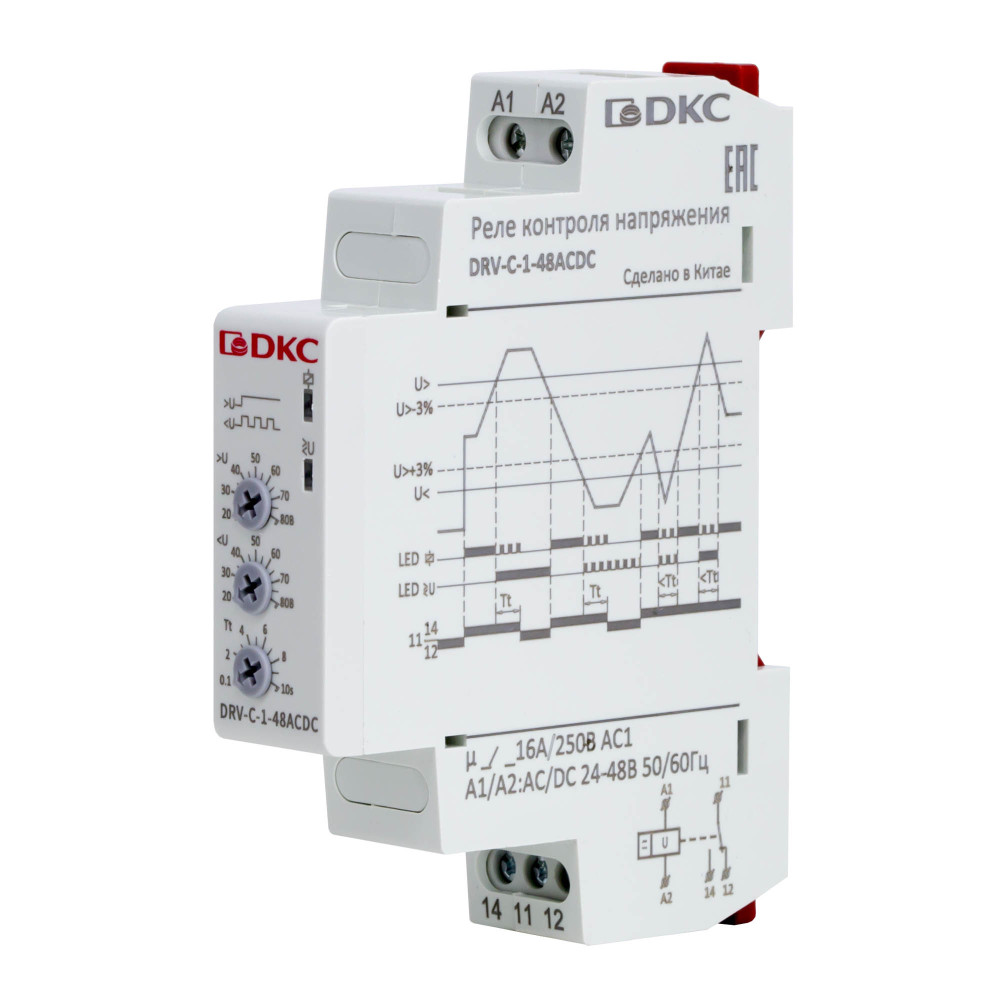

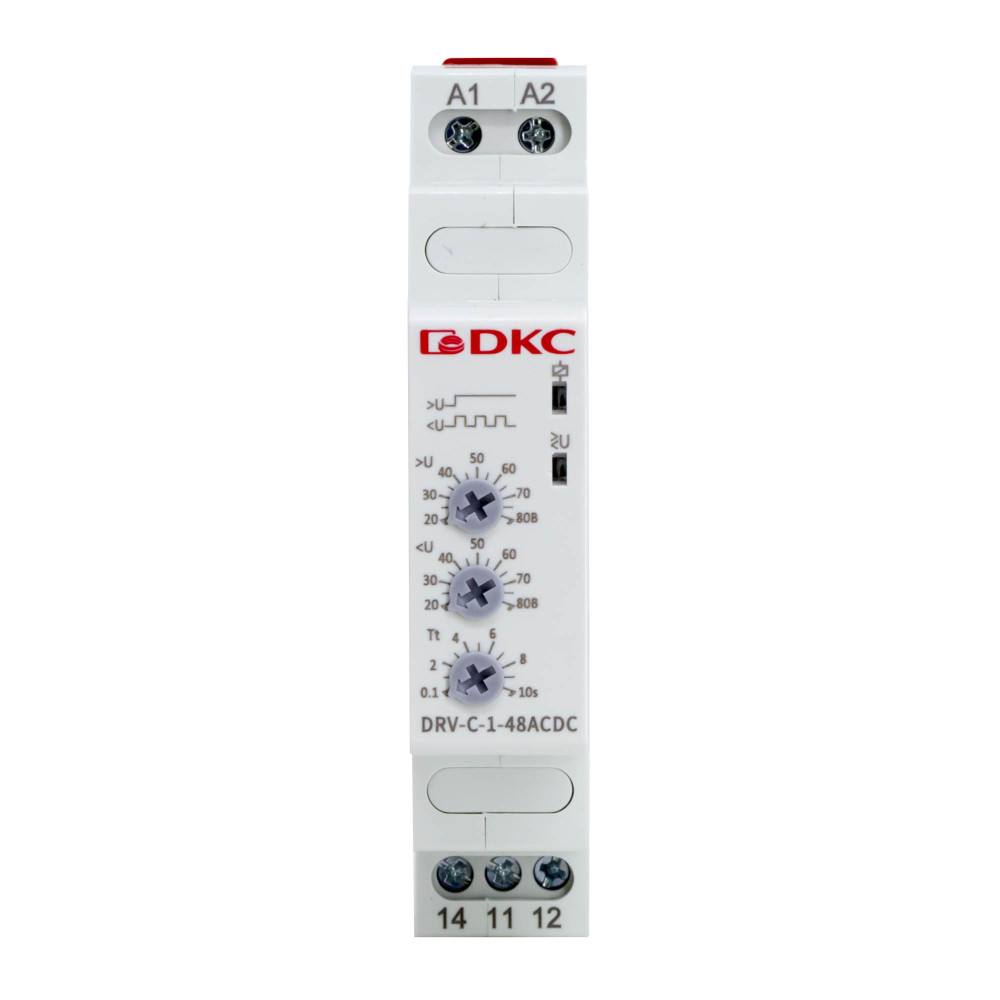

Реле контроля напряжения однофазное, тип DRV, конфигурация контакта 1CO, 24-48В AC/DC

DRV-C-1-48ACDC

Описание
Характеристики

Реле контроля напряжения AC/DC 15-150 B контролируют напряжение в электрической цепи и обеспечивают формирование сигнала на отключение, если напряжение выходит за установленные пределы.

Документация и файлы

Декларация о соответствии

Декларация соответствия ТР ТС/020 на Реле контроля серии DRV до 50В

3D-модели (STEP)

Реле контроля напряжения

Чертежи и 3D-модели

САПР: EPLAN

База данных Eplan Промышленная автоматизация «Митра» (Mitra)

Характеристики ДКС

Высота, мм 90
Глубина, мм 65
Диапазон измеряемого напряжения №1, В 20...80
Диапазон измеряемого напряжения №2, В 20...80
Количество и тип контактов 1СО
Количество нормально замкнутых (НЗ) контактов 1
Количество нормально разомкнутых (НО) контактов 1
Количество переключающих (перекидных) контактов 1
Количестов фаз 1
Контроль макс. напряжения при постоян. токе Да
Контроль макс. однофазного напряжения Да
Контроль макс. трехфазного напряжения Нет
Контроль мин. напряжения при постоян. токе Да
Контроль мин. однофазного напряжения Да
Контроль мин. трехфазного напряжения Нет
Макс. задержка на отключение, с 10
Мин. задержка на отключение, с 0.1
Номин. напряжение питания цепи управления Us AC 50 Гц, В 24...48
Номин. напряжение питания цепи управления Us постоян. тока DC, В 24...48
Номинальное напряжение AC/DC 24-48 В
Номинальной ток 16 А
Со съемными клеммами Нет
Тип измеряемого напряжения AC/DC (перемен./постоян.)
Тип напряжения управления AC/DC (перемен./постоян.)
Тип подключения Винтовое соединение
Тип продукции Реле контроля напряжения
Функция гистерезиса для напряжения при постоян. токе Да
Функция гистерезиса для однофазного напряжения Да
Функция гистерезиса для трехфазного напряжения Нет
Ширина, мм 18

В наличии на складе: 468 шт.

склад Мск: 468 шт.

2680.00р.

На складе
Код товара: DRV-C-1-48ACDC
Артикул: DRV-C-1-48ACDC
