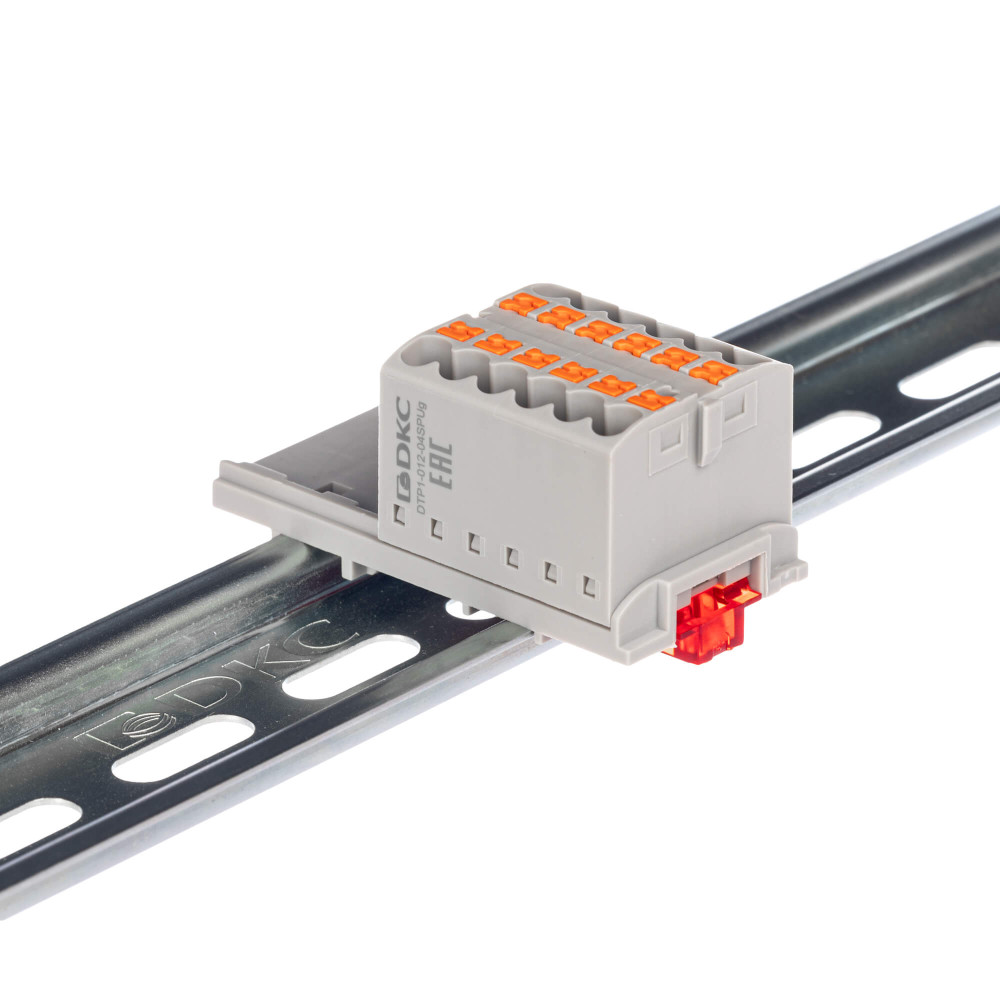

Блок распределительный с верт. адаптером на рейки шириной 15/35мм, зажим push-in, 12 точек подключения 2,5 кв.мм, серый

DTP1-012-04SPUG-V

Описание
Характеристики

Распределительный блок с push-in зажимом и вертикальным адаптером предназначен для быстрого и надежного распределения потенциала между несколькими цепями. Устанавливается на DIN-рейку шириной 15 или 35 мм. Оснащен 12 точками подключения с номинальным сечением 2,5 мм², что обеспечивает гибкость при монтаже. Корпус изготовлен из прочного полиамида 6.6 с классом горючести V0 по UL-94, обеспечивая безопасность и долговечность эксплуатации. Габариты (В×Ш×Г) — 21,7×31,6×28,8 мм, цвет — серый.

Документация и файлы

Характеристики ДКС

Высота (на мин. возможной высоте установки), мм 21.7
Длина снятия изоляции 8−10 мм
Длина, мм 28.8
Класс воспламеняемости изоляц. материала согл. UL94 V0
Количество зажимов на 1 уровень 12
Количество полюсов 12
Количество точек подключения 12
Количество уровней 1
Максимальное сечение 4 мм2
Максимальный ток 32 A
Масса 0,02 кг
Материал изоляции корпуса Термопласт
Материал корпуса PA
Наличие ввода 6(10) мм2 Нет
Номин. напряжение, В 690
Номин. ток In, А 24
Номинальное импульсное напряжение 8 кВ
Номинальное сечение 2,5 мм2
Позиция соединения Сверху
Поперечн. сечение подключ. многопроволочного (гибкого) провода, 0.2...2.5
Поперечн. сечение подключ. однопроволочного (жесткого) провода, 0.2...4
Поперечн. сечение подключ. тонкопроволочного провода без наконеч 0.2...2.5
Поперечн. сечение подключ. тонкопроволочного провода с наконечни 0.2...2.5
Поперечное сечение жилы, мм² 2.5
Проверено на взрывобезопасность по версии Ex e Нет
Рабочая температура, °C -40...105
С защитой от прикосновения Да
Соединенные внутри уровни (между собой) Да
Способ монтажа DIN-рейка (с -профилем) 35 мм,Вертикально на DIN-рейку
Степень загрязненности 3
Тип зажима Push-in
Тип продукции Клемма
Тип электрич. соединения 1 Соединение с пружинным зажимом
Тип электрич. соединения 2 Соединение с пружинным зажимом
Требуется торцевая пластина Нет
Функция клеммы Распределительная
Цвет Серый
Ширина 28,8 мм
Ширина/размер ячейки, мм 31.6

В наличии на складе: 72 шт.

склад Мск: 72 шт.

700.00р.

На складе
Код товара: DTP1-012-04SPUG-V
Артикул: DTP1-012-04SPUG-V
