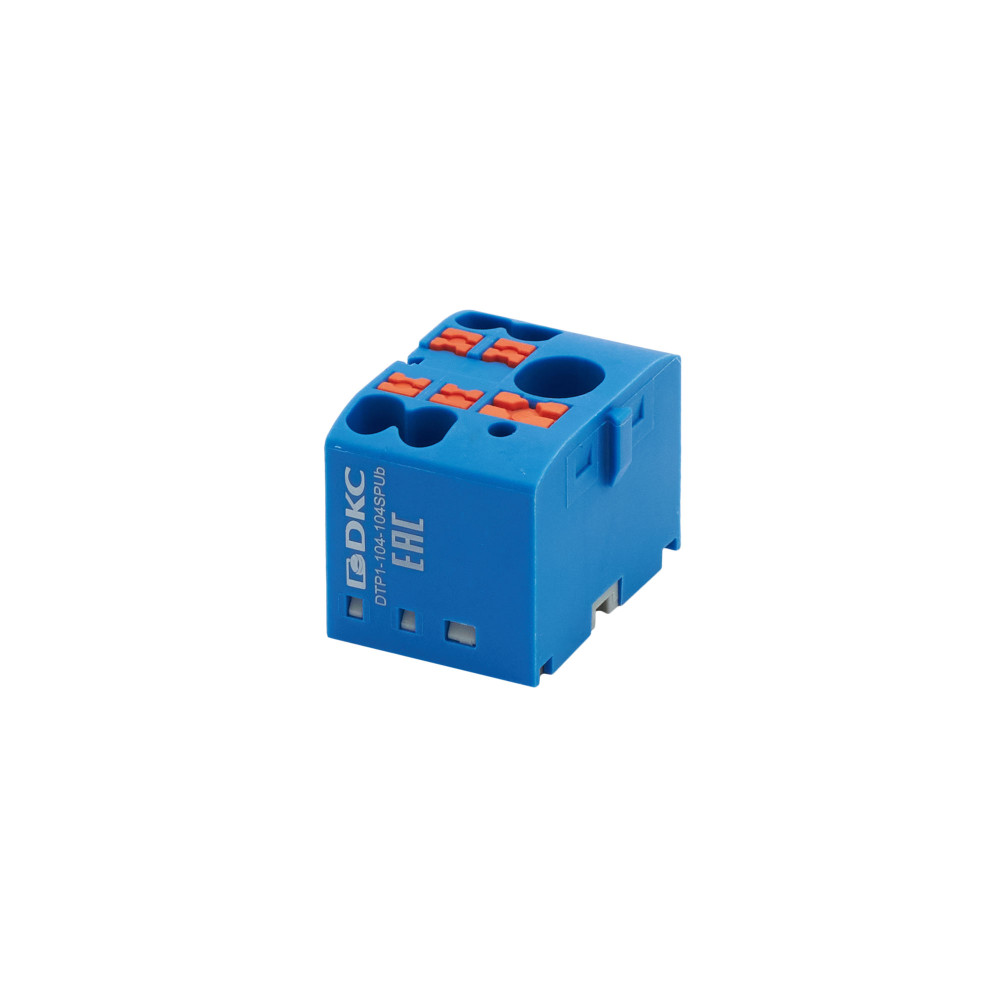

ОформитьБлок распределительный, зажим push-in, 1 ввод 6 кв.мм, 4 точки подключения 2,5 кв.мм, синий
DTP1-104-104SPUB

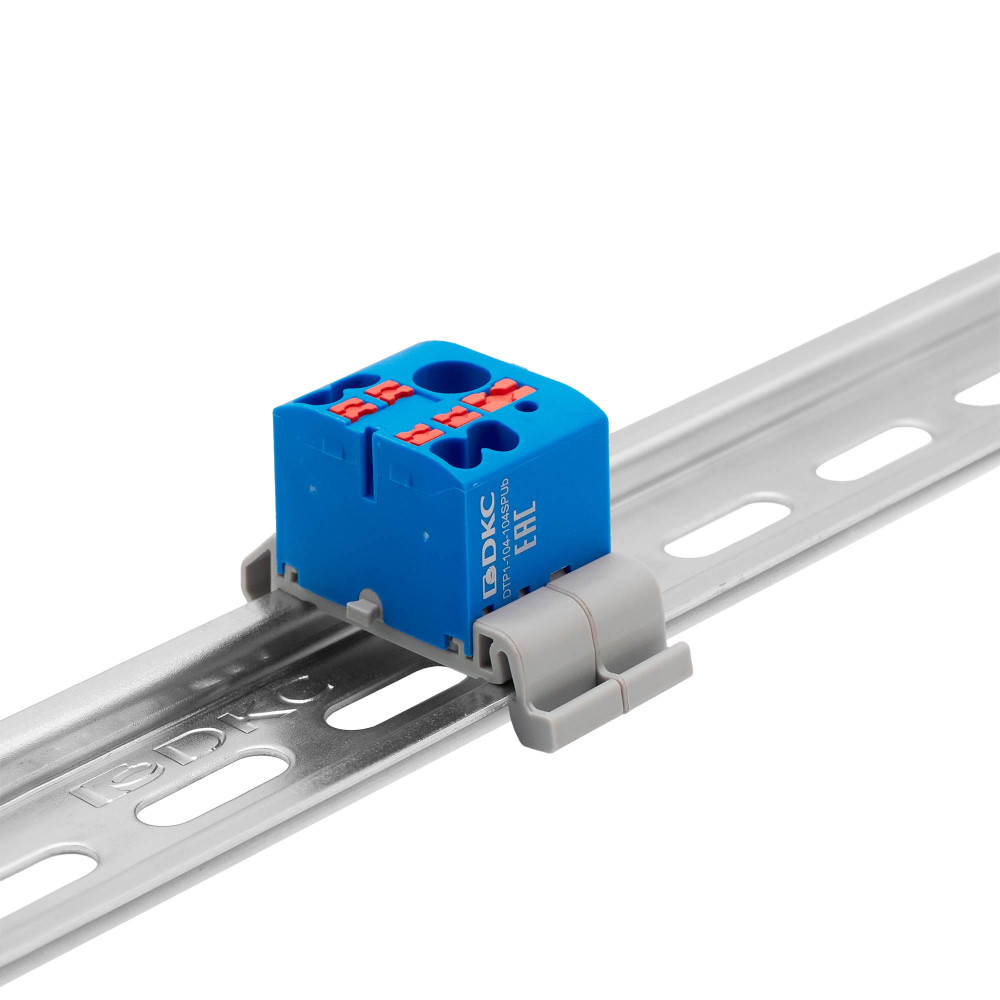

Блок распределительный с push-in зажимом предназначен для распределения потенциала на несколько точек подключения. Монтаж осуществляется на DIN-рейку шириной 15 или 35 мм и на монтажную плату с помощью адаптеров. Температура эксплуатации – от -40 до +105 °C. Корпус выполнен из полиамида 6.6 с классом горючести V0 UL-94. Цвет – синий, 1 ввод с номинальным сечением 6 мм2, 4 точки подключения с номинальным сечением проводников 2,5 мм2. Габариты (В×Ш×Г) – 21,7×20,5×28,8 мм.
Документация и файлы
Декларация о соответствии
Типовое одобрение
3D-модели (STEP)
Характеристики ДКС
- Высота (на мин. возможной высоте установки), мм 21.7
- Длина снятия изоляции 8−10 мм
- Длина снятия изоляции ввода 10−12 мм
- Длина, мм 28.8
- Класс воспламеняемости изоляц. материала согл. UL94 V0
- Количество зажимов на 1 уровень 5
- Количество перемык. зажимов 5
- Количество полюсов 5
- Количество точек подключения 5
- Количество уровней 1
- Максимальное сечение 4 мм2
- Максимальное сечение ввода 10 мм2
- Максимальный ток 32 A
- Максимальный ток общий 57 A
- Масса 0,014 кг
- Материал изоляции корпуса Термопласт
- Материал корпуса PA
- Наличие ввода 6(10) мм2 Да
- Номин. напряжение, В 690
- Номин. ток In, А 41
- Номинальное импульсное напряжение 8 кВ
- Номинальное сечение 2,5 мм2
- Номинальное сечение ввода 6 мм2
- Позиция соединения Сверху
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, 0.2...6
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, 0.2...10
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 0.2...6
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 0.2...6
- Поперечное сечение жилы, мм² 6
- Проверено на взрывобезопасность по версии Ex e Нет
- Рабочая температура, °C -40...105
- С защитой от прикосновения Да
- С интегрированным тестовым гнездом Да
- Соединенные внутри уровни (между собой) Да
- Способ монтажа Прочее
- Степень загрязненности 3
- Тип зажима Push-in
- Тип электрич. соединения 1 Соединение с пружинным зажимом
- Тип электрич. соединения 2 Соединение с пружинным зажимом
- Требуется торцевая пластина Нет
- Функция клеммы Распределительная
- Цвет Синий,Серый
- Ширина 20,5 мм
- Ширина/размер ячейки, мм 20.5
В наличии на складе: 1924 шт.
склад Мск: 1924 шт.
280.00р.
- На складе
- Код товара: DTP1-104-104SPUB
- Артикул: DTP1-104-104SPUB
Отзывы (0)
Рекомендуемые товары

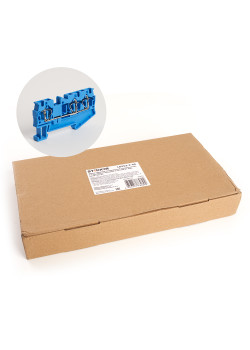

На складе Зажим пружинный, 3-проводной проходной ЗНИ - 4.0 (JXB ST 4), синий STEKKER
В наличии на складе: 38 шт.
склад Мск: 38 шт.
Цена
11500.00р.

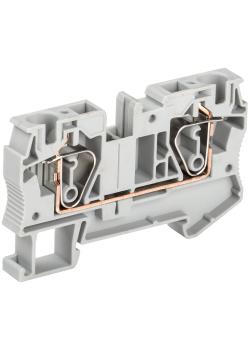

На складе Клемма пружинная КПИ 2в-6 57А серая IEK
