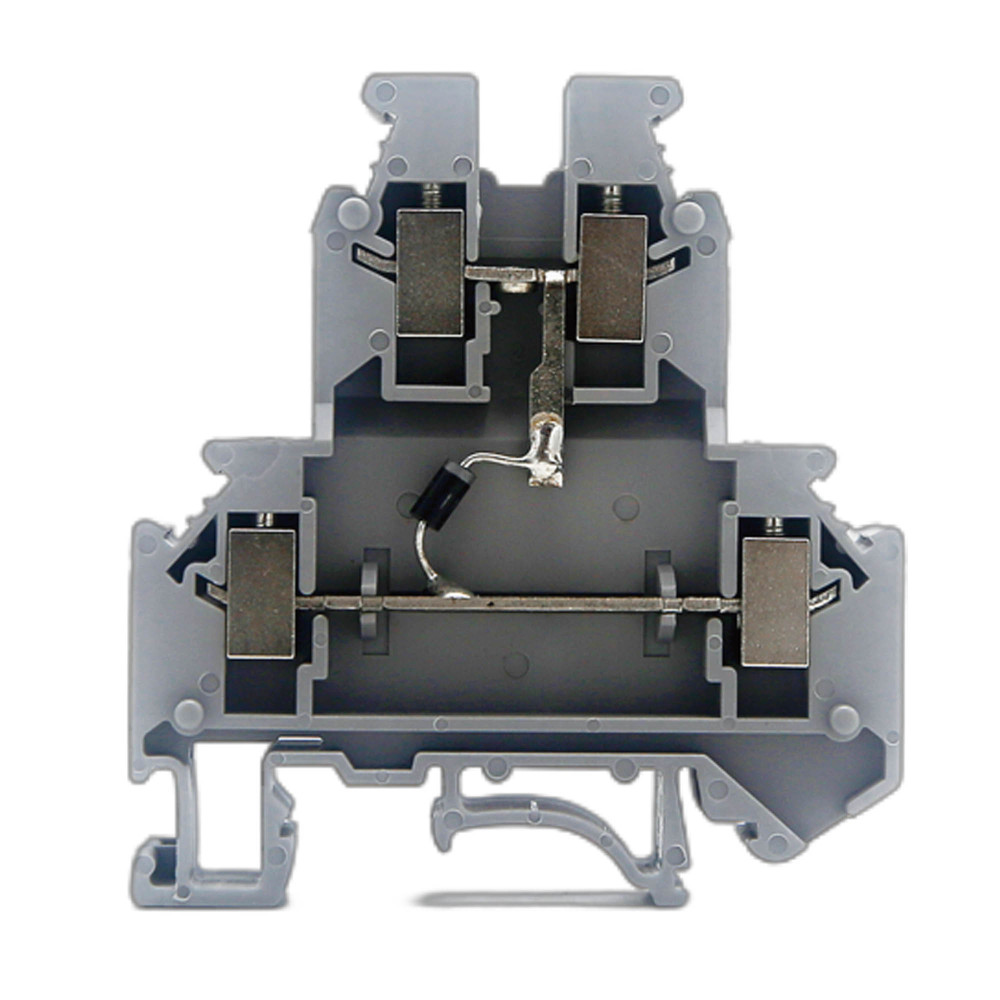

ОформитьКлемма со встроенным диодом, двухуровневая, один диод между верхним инижним уровнем, катод соединен с верхним уровнем, винтовой зажим, 4точки подключения, 4 кв.мм, серая
GUR-D-B
Клемма с диодами 1N4007 согласно схеме с винтовым зажимом предназначена для соединения четырех проводников, интеграции электронных компонентов в состав цепи. Монтаж на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105°C. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94.
Серый цвет, 4 точки подключения, 4 мм². Габариты (В×Ш×Г) 62×56×6,2 мм.
Документация и файлы
Декларация о соответствии
Типовое одобрение
Отказное письмо
3D-модели (STEP)
Характеристики ДКС
- Высота (на мин. возможной высоте установки), мм 62
- Два проводника одинакового сечения 0,5−1,5 мм²
- Длина снятия изоляции 8 мм
- Длина, мм 56
- Класс воспламеняемости изоляц. материала согл. UL94 V0
- Количество зажимов на 1 уровень 2
- Количество точек подключения 4
- Количество уровней 2
- Количество ярусов 2
- Максимальное сечение 6 мм²
- Максимальный ток 0,5 A
- Материал изоляции корпуса Термопласт
- Материал корпуса PA
- Момент затяжки 0,6−0,8 Н∙м
- Номин. напряжение, В 500
- Номин. ток In, А 0.5
- Номинальное импульсное напряжение 6 кВ
- Номинальное сечение 4 мм²
- Позиция соединения Сбоку
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, 0.25...4
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, 0.2...6
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 0.25...4
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 0.2...4
- Проверено на взрывобезопасность по версии Ex e Нет
- Рабочая температура, °C -40...105
- Размер винта M3
- Размер отвертки 0,6 × 3,5
- Соединенные внутри уровни (между собой) Да
- Способ монтажа DIN-рейка (с -профилем)/G-рейка (с G-профилем)
- Степень загрязненности 3
- Тип зажима Винт
- Тип компонента Диод
- Тип продукции Клемма
- Тип электрич. соединения 1 Винтовое соединение
- Тип электрич. соединения 2 Винтовое соединение
- Требуется торцевая пластина Да
- Функция клеммы С электронными компонентами
- Цвет Серый
- Ширина 6,2 мм
- Ширина DIN-рейки 35 мм
- Ширина/размер ячейки, мм 6.2
В наличии на складе: 6550 шт.
склад Мск: 6550 шт.
370.00р.
- На складе
- Код товара: GUR-D-B
- Артикул: GUR-D-B
