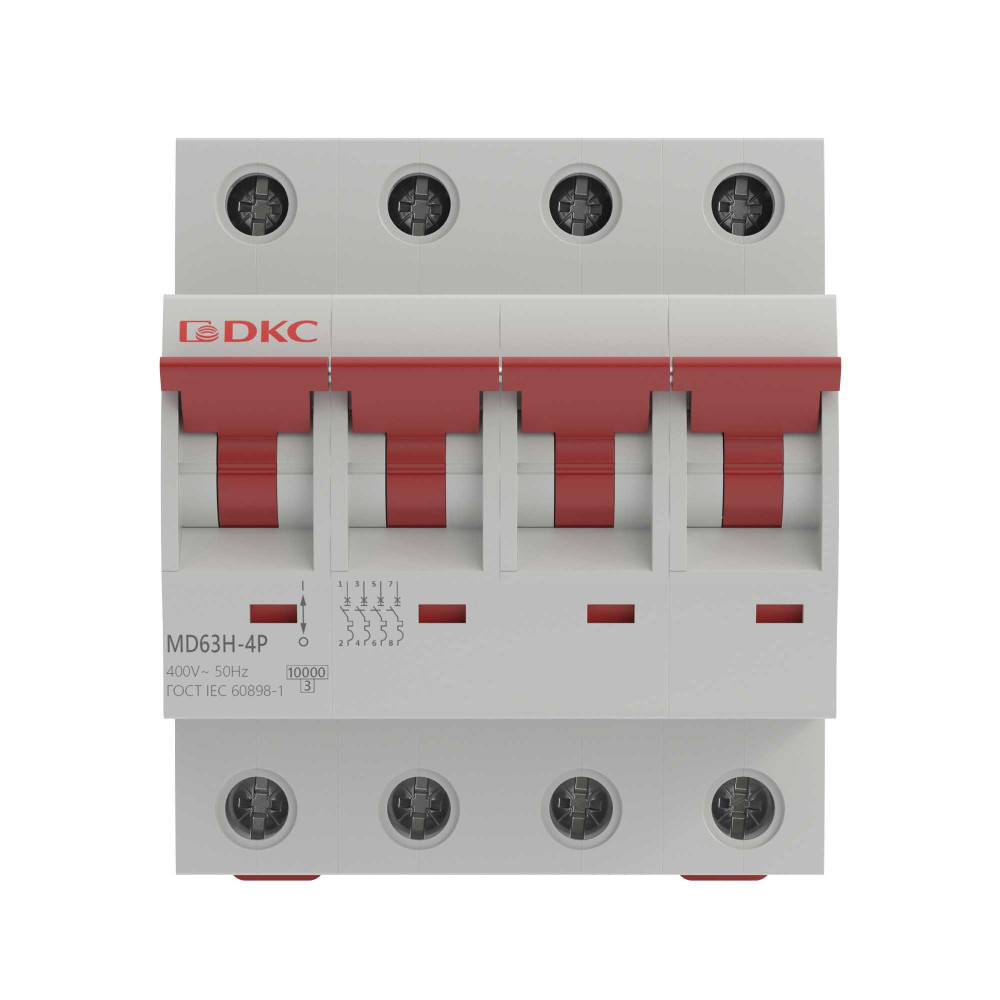

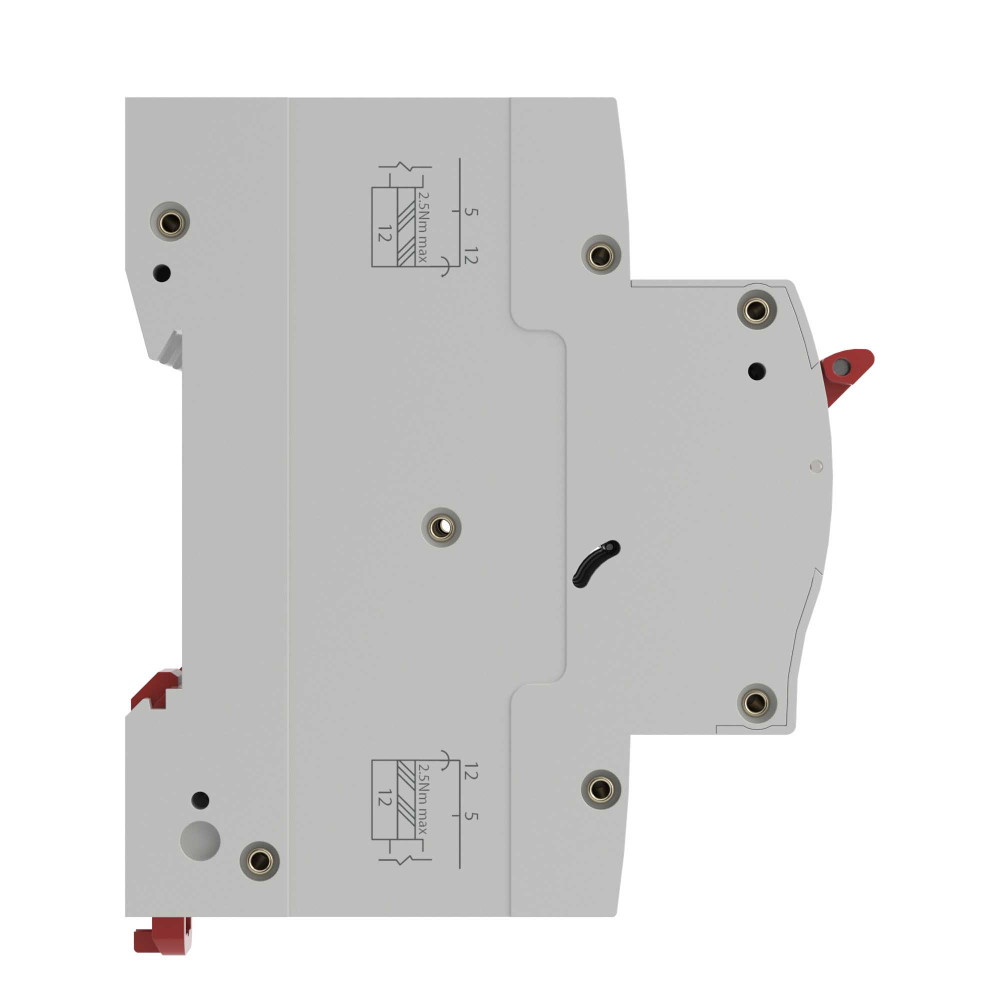

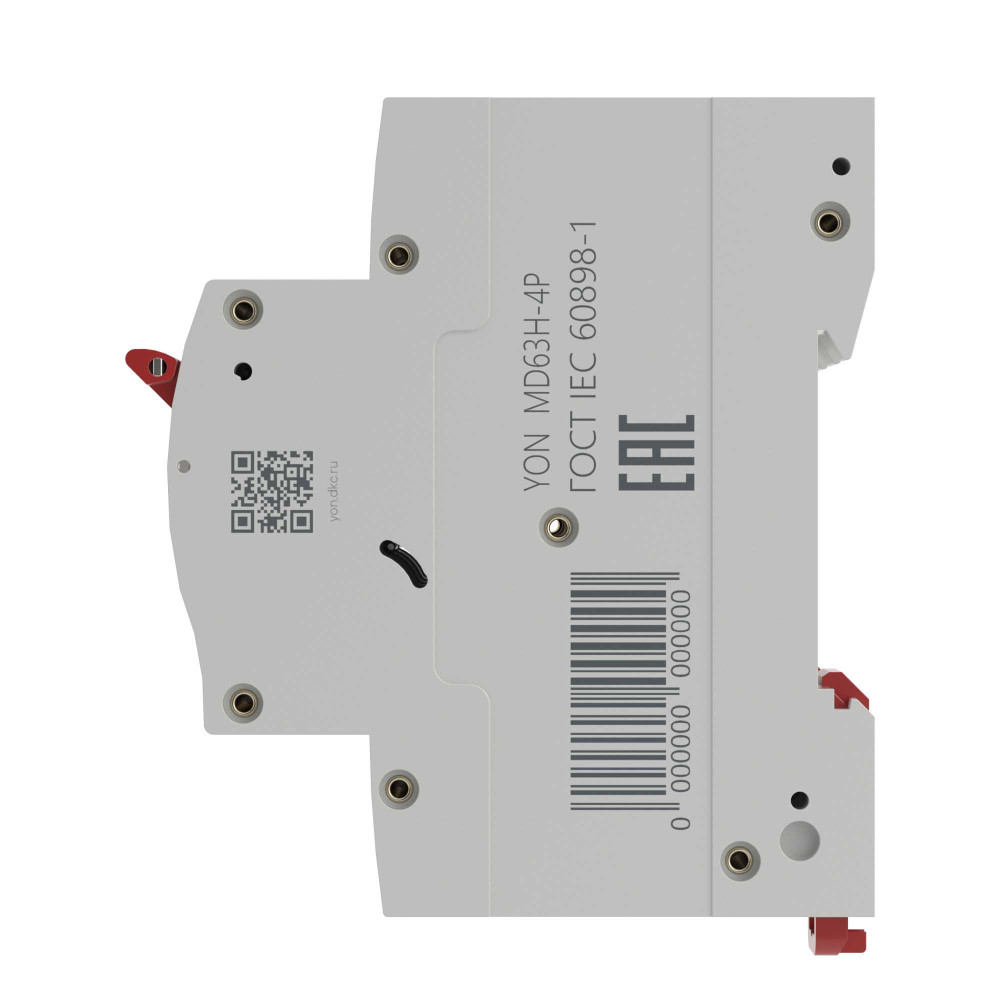

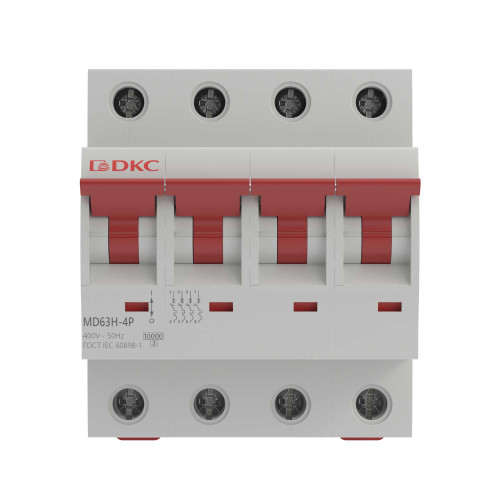

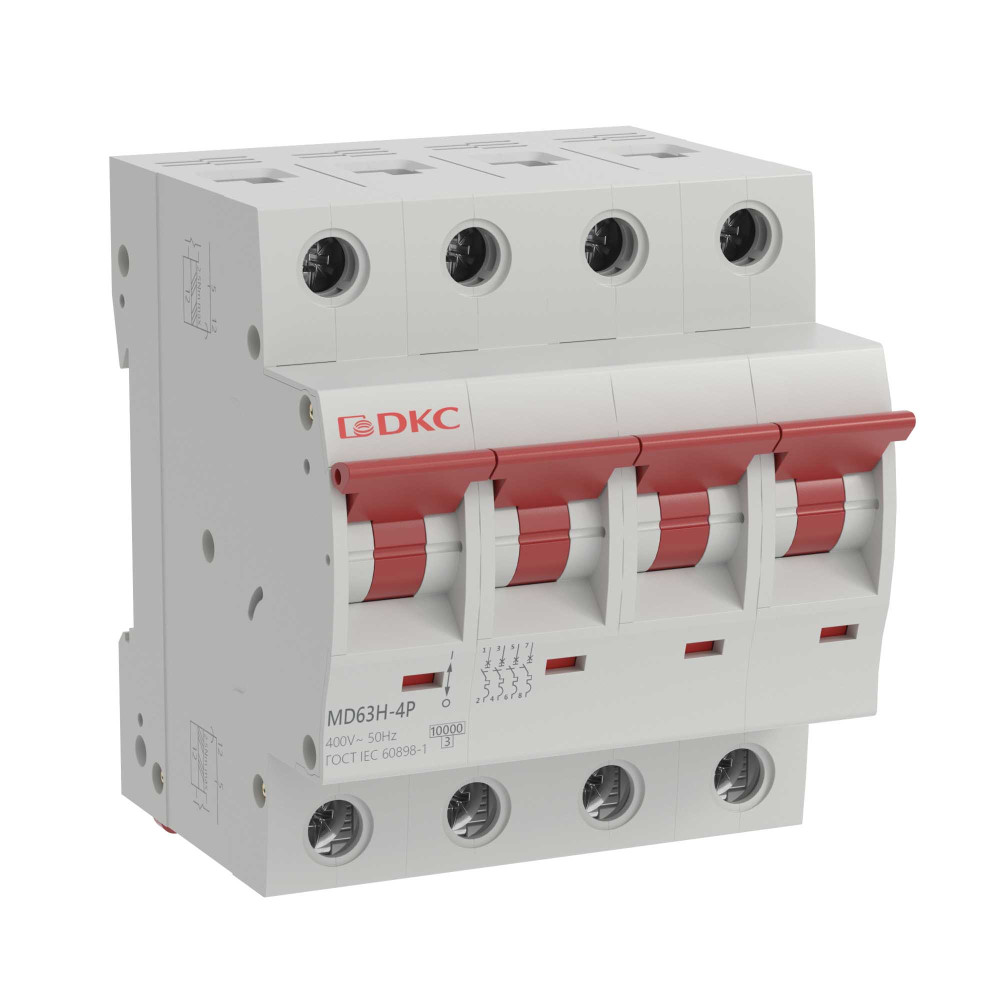

Модульный автоматический выключатель YON макс (YON max) типа MD63, 4 полюса, хар-ка B, 13А, 10кА

MD63H-4PB13

Описание
Характеристики

Модульный автоматический выключатель «YON макс» (YON max) на 4 полюса с номинальным током 13 А, характеристикой B и отключающей способностью 10 кА. Применяется в сетях с напряжением 400 В. Предназначен для защиты от токов перегрузки и короткого замыкания. Модульное оборудование «YON макс» (YON max) используется при строительстве домов, многоквартирных жилых комплексов, торговых центров, коттеджей и объектов социальной инфраструктуры.

Документация и файлы

Сертификат EAC

Сертификат соответствия ТР ТС 004-2011 Модульные выключатели MD63, MD125; выключатели нагрузки MSD

Чертежи (DWG)

Модульные автоматические выключатели YON max

Чертежи и 3D-модели

САПР: EPLAN

База данных Eplan электротехнической продукции серий YON pro, «YON макс» (YON max)

Характеристики ДКС

Возможна дополнит. комплектация Да
Глубина установочная (встраив.), мм 69.9
Категория перенапряжения 3
Класс токоограничения 3
Количество защищенных полюсов 4
Модульная ширина (общ. кол-во модульных расстояний) 4
Номин. напряжение изоляции Ui, В 500
Номин. напряжение, В 400
Номин. отключающая способность 10
Номин. отключающая способность при коротком замыкании Icu IEC 60 10
Номин. ток, А 13
Номинальное импульсное выдерживаемое напряжение Uimp, кВ 4
Номинальное напряжение Ue (В) 400
Номинальный ток In (А) 13
Общ. количество полюсов 4
Общее количество полюсов 4
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом Да
Подходит для скрытого монтажа (заподлицо) Да
Поперечн. сечение подключ. многопроволочного (гибкого) провода, 16...16
Поперечн. сечение подключ. однопроволочного (жесткого) провода, 25...25
Предельная коммутационная способность Icu (кА) 10кА
Рабочая температура окружающей среды, °C -10...45
Серия YON max
Степень загрязнения 3
Степень защиты (IP) IP20
Тип изделия/компонента Модульный автоматический выключатель
Тип напряжения AC (перемен.),AC
Тип расцепителя Электромагнитный, тепловой
Характеристика срабатывания (кривая тока) B,B
Частота, Гц 50...50

В наличии на складе: 30 шт.

склад Мск: 30 шт.

5200.00р.

На складе
Код товара: MD63H-4PB13
Артикул: MD63H-4PB13
