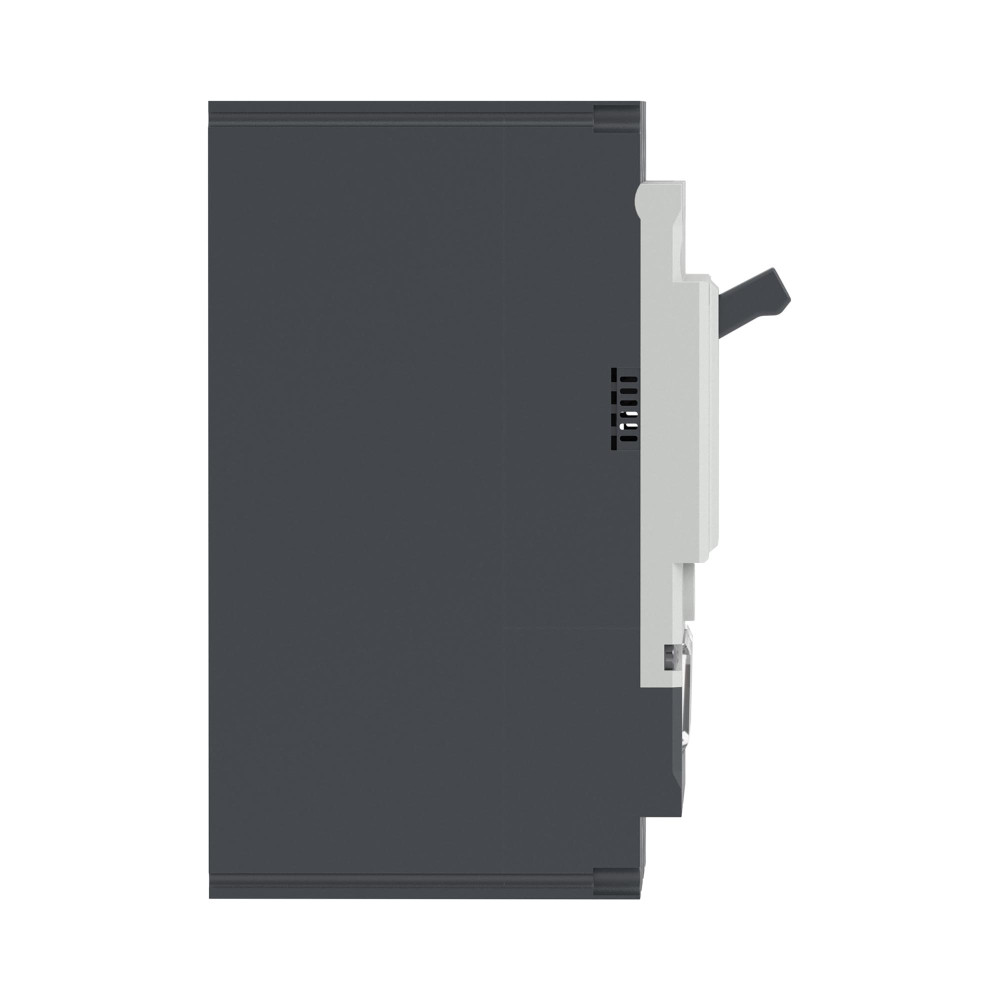

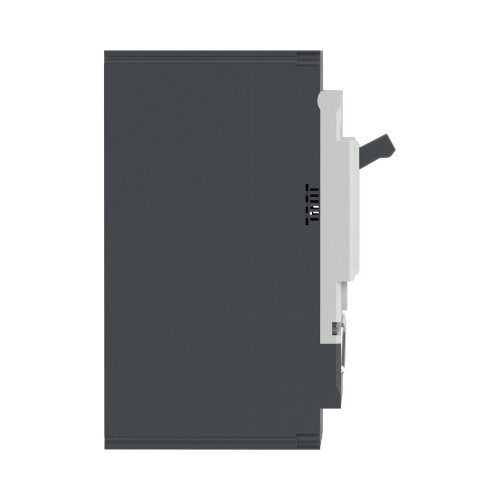

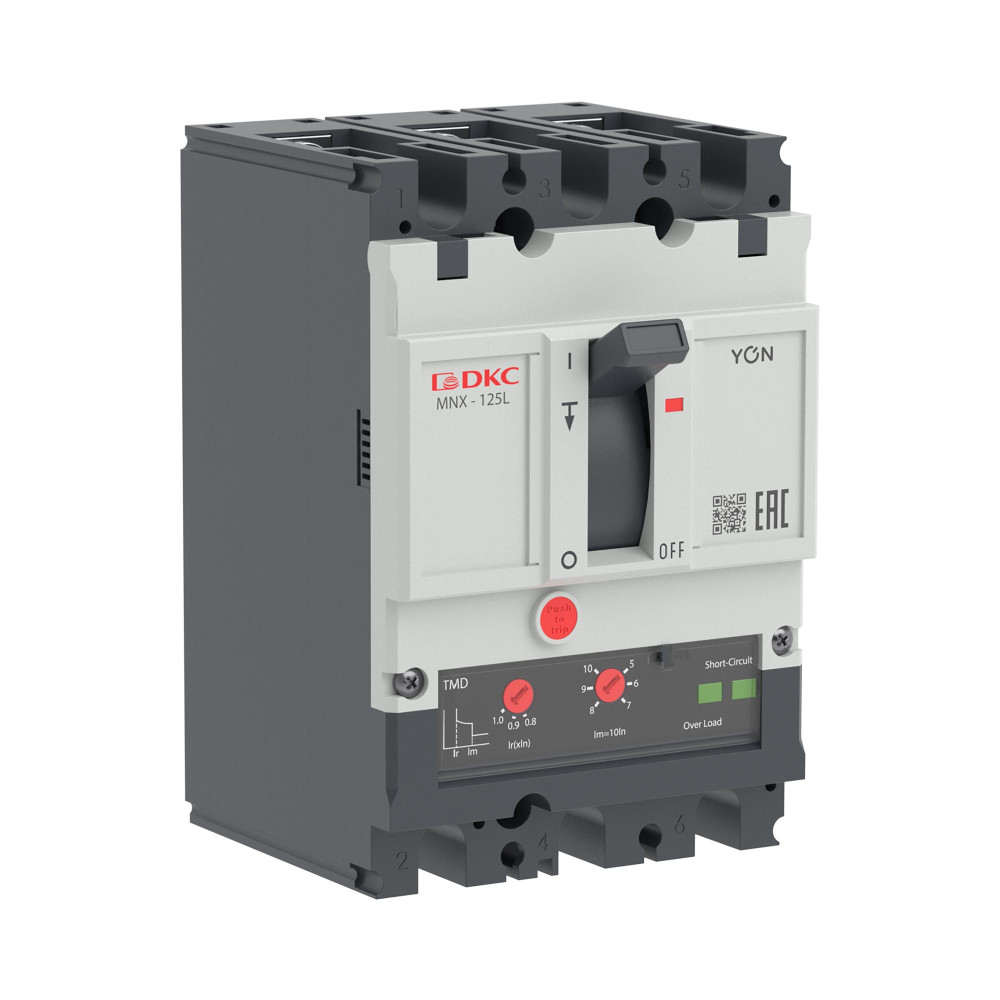

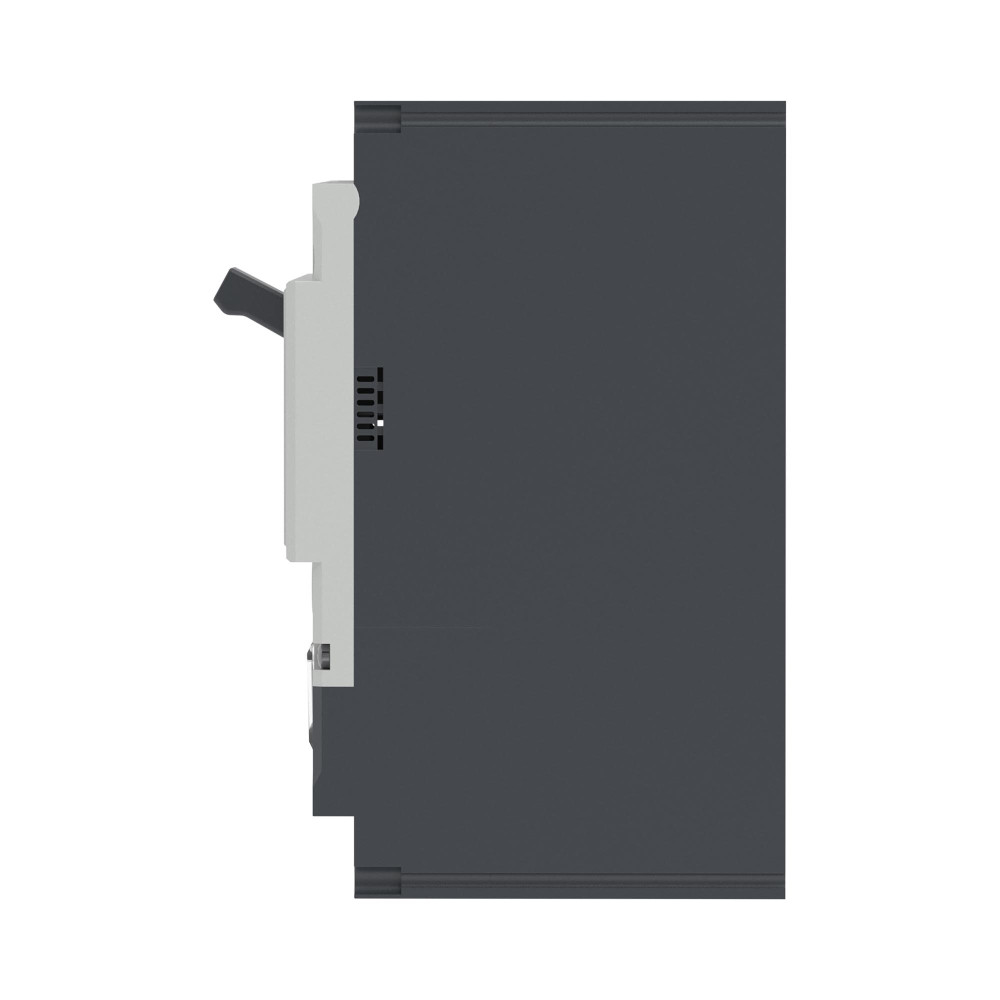

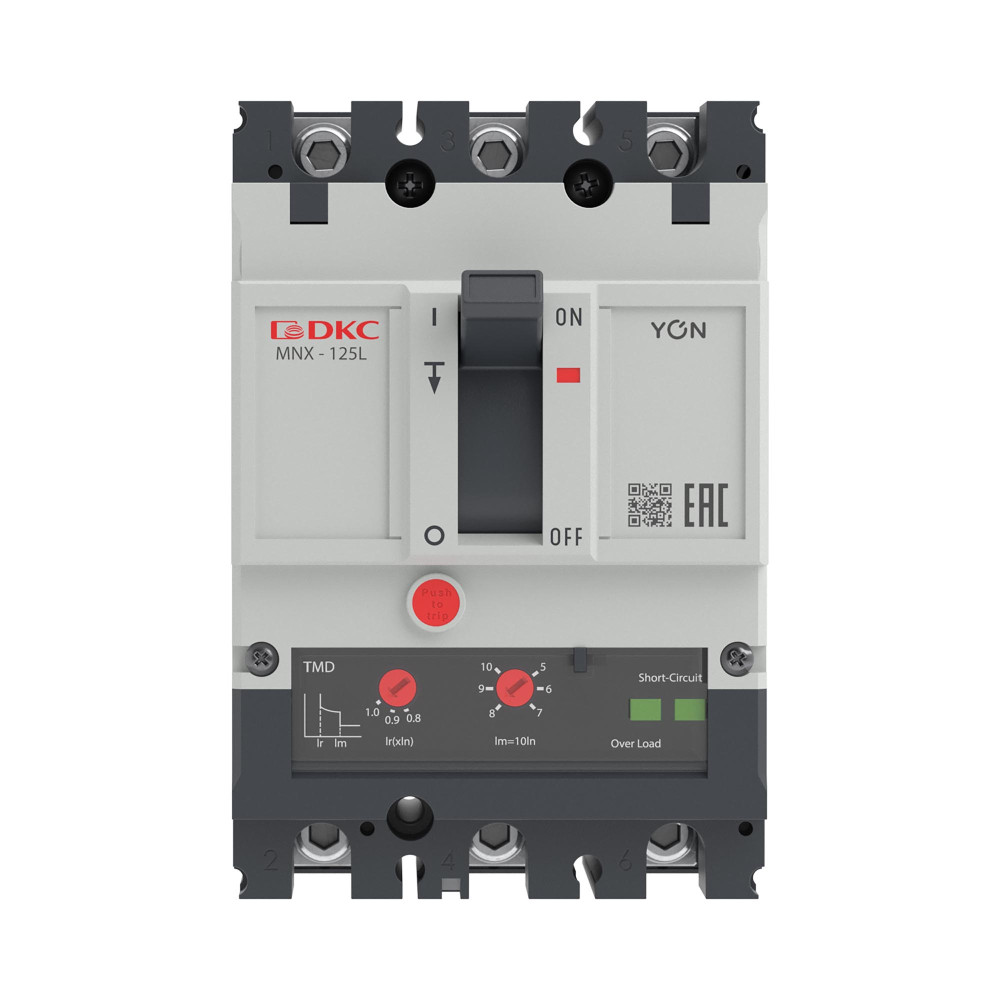

Авт. выкл. YON pro MNX125L 3P 100A 70kA при AC415V расц. TMD

MNX125L3PTMD0100

Описание
Характеристики

Автоматический выключатель в литом корпусе MNX предназначен для применения в различных типах низковольтных комплектных устройств до 1600 А. Входит в состав комплексных решений на базе продукции YON PRO, «РАМ Пауэр» (RAM power), «РАМ МСС» (RAM mcc). Номинальный ток 100А; Расцепитель TMD; 3P; 70kA

Документация и файлы

Сертификат EAC

СС ТР ТС Автоматические выключатели в литом корпусе YON pro MNX с термомагн. расцепителем

Чертежи (DWG)

Автоматические выключатели в литом корпусе YON PRO MNX

Чертежи и 3D-модели

САПР: EPLAN

База данных Eplan электротехнической продукции серий YON pro, «YON макс» (YON max)

Характеристики ДКС

Вид подключения главной электрич. цепи Подключение спереди
Вид расцепителя TMD
Возможность установки индикатора отключения Да
Встроенная защита от замыканий на землю Нет
Гарантия 5 лет с момента ввода в эксплуатацию (не более 6 лет с момента приобретения)
Диапазон установки расцепителя перегрузки, А 80...100
Количество полюсов 3,3
Комплектное устройство с блоком защиты Да
Конструкция прибора Встраив. устройство фиксированной установки (стационарный)
Монтаж на DIN-рейку (-типа) опционально Нет
Моторный привод встроенный Нет
Моторный привод опционально Да
Номин. напряжение, В 400...690
Номин. отключающая способность Icu при 400 В, 50 Гц, кА 100
Номин. продолжительный ток Iu, А 100
Номинальный ток In 100A
Подходит для монтажа на DIN-рейку (-типа) Нет
Предельная отключающая способность Icu 70kA
Регулировка токов в зоне короткого замыкания Да
Регулировка токов в зоне перегрузки Да
Род тока AC
С расцепителем минимального напряжения Нет
Серия YON pro
Степень защиты (IP) IP20
Тип изделия/компонента Выключатель автоматический в литом корпусе,Автоматический выключатель в литом корпусе
Тип подключения силовой электрич. цепи Болтовое соединение
Тип расцепителя Тепловой и электромагнитный
Тип элемента управления Рычажковый (перекидной рычаг)

В наличии на складе: 156 шт.

склад Мск: 156 шт.

37450.00р.

На складе
Код товара: MNX125L3PTMD0100
Артикул: MNX125L3PTMD0100
