ОформитьБлок распределительный, винтовой зажим, 1x70 кв.мм, 7х16 кв.мм
POD-160

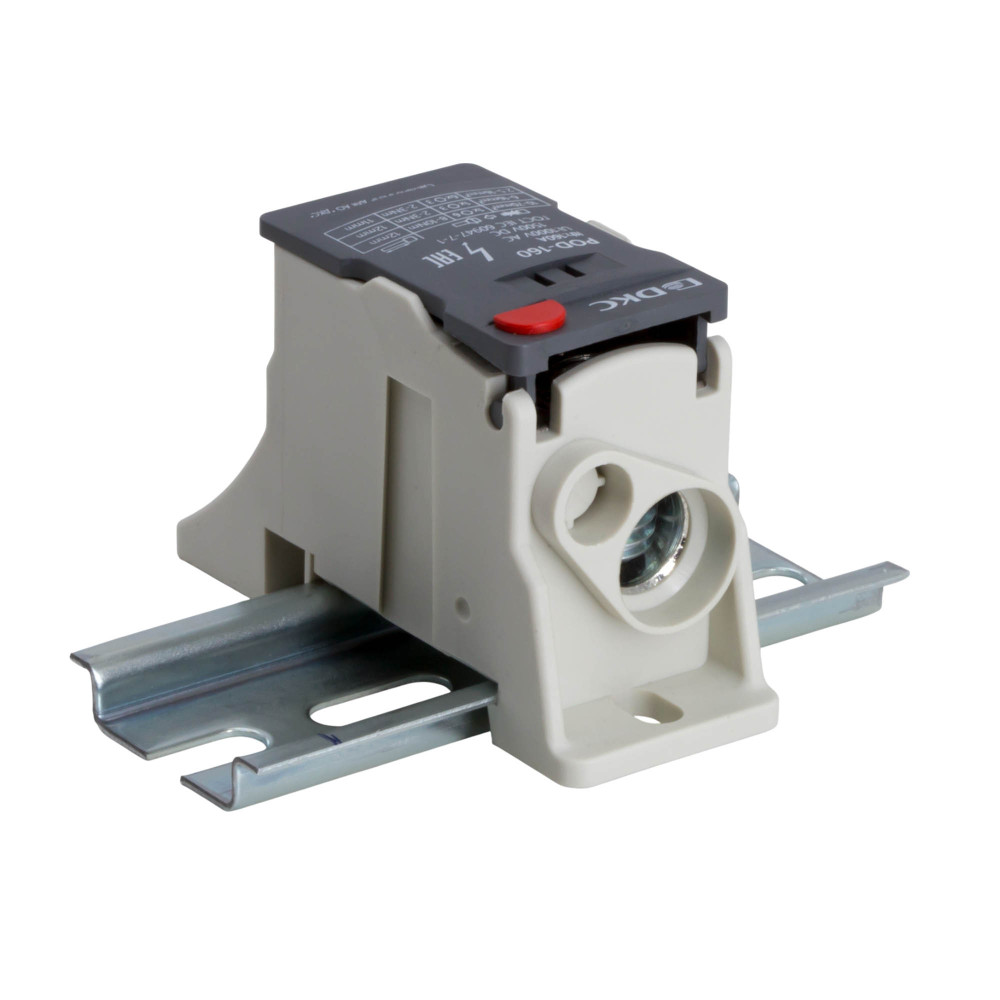

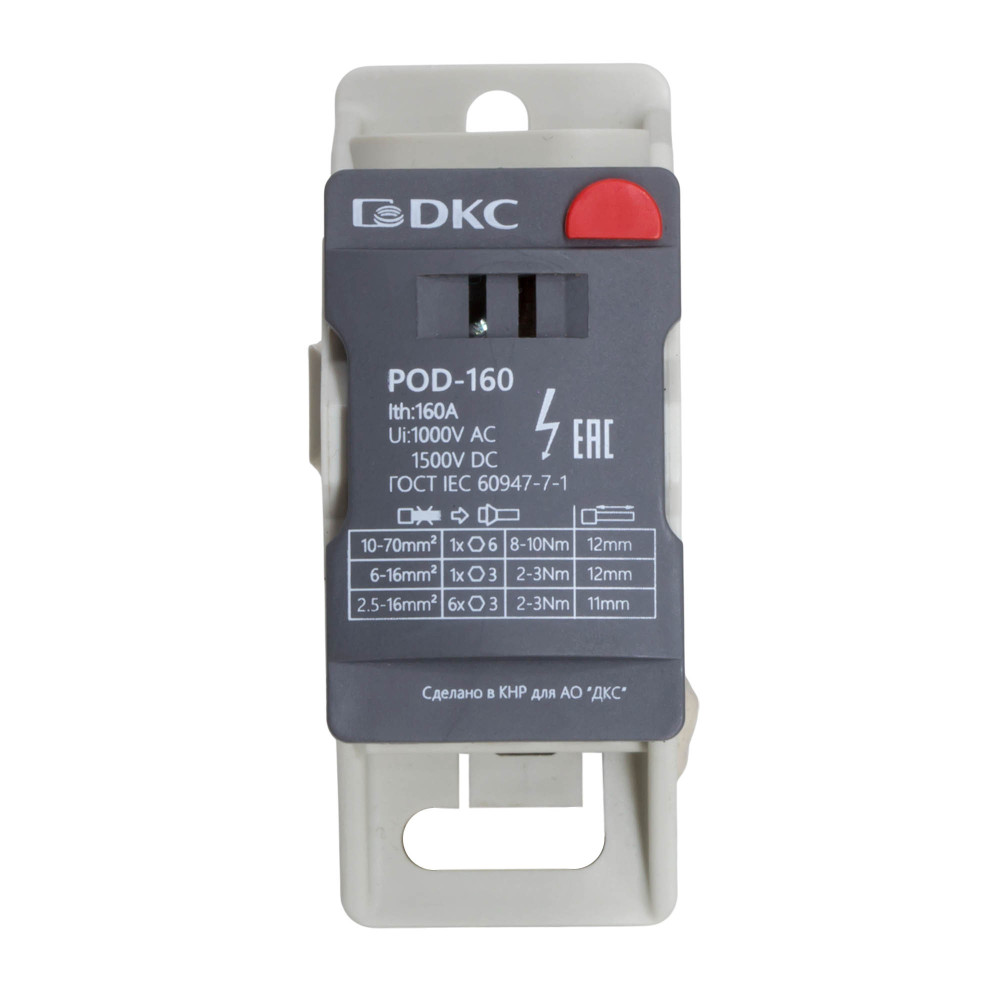

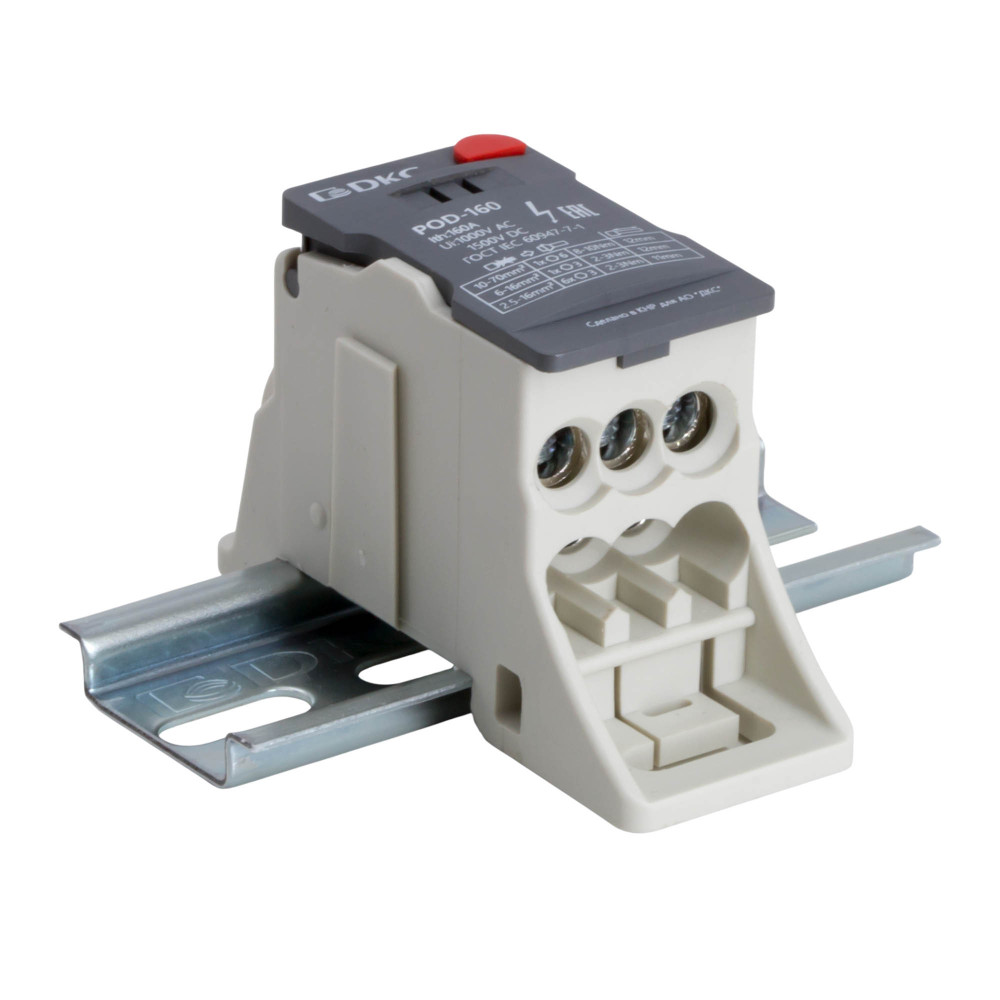

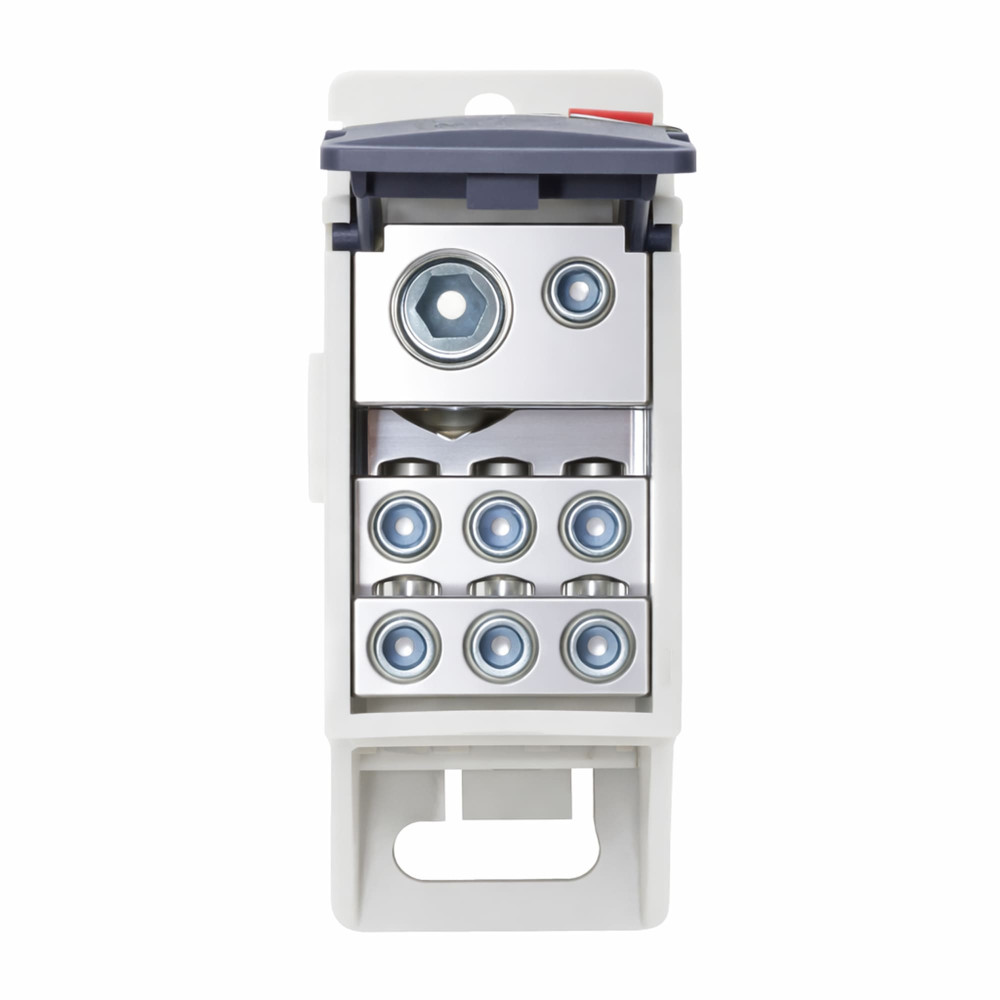

Распределительный блок POD-160 с винтовым зажимом служит для соединения и распределения многожильных или обжатых наконечником гибких проводников в электрических щитах. Установка на DIN-рейку высотой 35 мм или монтажную плату. Боковой штифт обеспечивает стыковку блоков между собой. На крышке распределительного блока нанесена ключевая информация, а также есть паз для маркировки NUTB5. В комплект входит цветная пластиковая маркировка (синий, зеленый, красный, желтый) и самоклеящаяся (L1, L2, L3, N, заземление, круг). Корпус выполнен из полиамида с классом горючести V0 UL-94. Степень защиты – IP20. Цвет – серый, 1 ввод с сечением 10-70 мм2, 7 точек подключения (выводов) с номинальным сечением проводников 2,5-16 мм2. Габариты (В×Ш×Г) – 48,5×31,1×76,5 мм.
Документация и файлы
Декларация о соответствии
Типовое одобрение
Отказное письмо
3D-модели (STEP)
Характеристики ДКС
- Высота (на мин. возможной высоте установки), мм 48
- Длина снятия изоляции ввода 12 мм
- Длина снятия изоляции вывод 1 12 мм
- Длина снятия изоляции вывод 2 11 мм
- Длина, мм 77.9
- Класс воспламеняемости изоляц. материала согл. UL94 V0
- Количество зажимов на 1 уровень 8
- Количество полюсов 8
- Количество точек подключения 8
- Количество уровней 1
- Количество ярусов 1
- Максимальный ток 160 A
- Материал изоляции корпуса Термопласт
- Материал корпуса PA
- Момент затяжки ввода 8−10 Н∙м
- Момент затяжки вывода 1 2−3 Н∙м
- Момент затяжки вывода 2 2−3 Н∙м
- Номин. напряжение, В 1000
- Номин. ток In, А 160
- Номинальное сечение ввода 70 мм2
- Номинальное сечение вывода 1 16 мм2
- Номинальное сечение вывода 2 16 мм2
- Номинальный кратковременный выдерживаемый ток 11,8 кА
- Пиковый выдерживаемый ток 30 кА
- Позиция соединения Сбоку
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, 2.5...70
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, 2.5...70
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 2.5...70
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 2.5...70
- Поперечное сечение жилы, мм² 70
- Проверено на взрывобезопасность по версии Ex e Нет
- Рабочая температура, °C -40...105
- Размер отвертки ввода S1
- Размер отвертки вывод 1 S1
- Размер отвертки вывод 2 S6
- С защитой от прикосновения Да
- Соединенные внутри уровни (между собой) Нет
- Способ монтажа DIN-рейка (с -профилем) 35 мм
- Степень загрязненности 3
- Тип зажима Винт
- Тип продукции Клемма
- Тип электрич. соединения 1 Винтовое соединение
- Тип электрич. соединения 2 Винтовое соединение
- Требуется торцевая пластина Нет
- Функция клеммы Распределительная
- Цвет Серый
- Ширина 31,1 мм
- Ширина/размер ячейки, мм 31.5
В наличии на складе: 1472 шт.
склад Мск: 1472 шт.
1040.00р.
- На складе
- Код товара: POD-160
- Артикул: POD-160
Отзывы (0)
Рекомендуемые товары

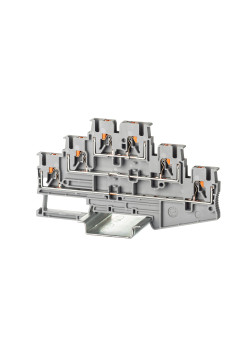

На складе Клемма трехуровневая, зажим push-in, 6 точек подключения, 2.5 кв.мм, серая
В наличии на складе: 25988 шт.
склад Мск: 25988 шт.
Цена
370.00р.

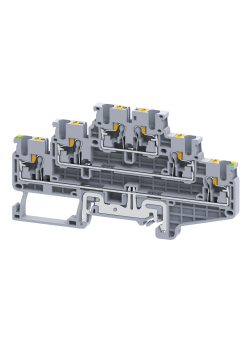

На складе Клемма 3х-ярусная push-in OptiClip CP3LG-2,5-3L-PE-I-(0,2-2,5)-PEN
