ОформитьБлок распределительный, винтовой зажим, 2x95 кв.мм, 10х16 кв.мм
POD-200
Распределительный блок POD-200 с винтовым зажимом служит для соединения и распределения многожильных или обжатых наконечником гибких проводников в электрических щитах. Установка на DIN-рейку высотой 35 мм или монтажную плату. Боковой штифт обеспечивает стыковку блоков между собой. На крышке распределительного блока нанесена ключевая информация, а также есть паз для маркировки NUTB5. В комплект входит цветная пластиковая маркировка (синий, зеленый, красный, желтый) и самоклеящаяся (L1, L2, L3, N, заземление, круг). Корпус выполнен из полиамида с классом горючести V0 UL-94. Степень защиты – IP20. Цвет – серый, 2 ввода с сечением 10-95 мм2, 10 точек подключения (выводов) с номинальным сечением проводников 2,5-16 мм2. Габариты (В×Ш×Г) – 50×50,5×67,5 мм.
Документация и файлы
Декларация о соответствии
Типовое одобрение
Отказное письмо
Характеристики ДКС
- Высота (на мин. возможной высоте установки), мм 50
- Длина снятия изоляции ввода 12 мм
- Длина снятия изоляции вывод 1 12 мм
- Длина снятия изоляции вывод 2 10 мм
- Длина, мм 67.5
- Класс воспламеняемости изоляц. материала согл. UL94 V0
- Количество зажимов на 1 уровень 10
- Количество полюсов 10
- Количество точек подключения 10
- Количество уровней 1
- Количество ярусов 1
- Максимальный ток 200 A
- Материал изоляции корпуса Термопласт
- Материал корпуса PA
- Момент затяжки ввода 5−8 Н∙м
- Момент затяжки вывода 1 2−3 Н∙м
- Момент затяжки вывода 2 2−3 Н∙м
- Номин. напряжение, В 1000
- Номин. ток In, А 200
- Номинальное сечение ввода 95 мм2
- Номинальное сечение вывода 1 16 мм2
- Номинальный кратковременный выдерживаемый ток 15 кА
- Пиковый выдерживаемый ток 35 кА
- Позиция соединения Сбоку
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, 2.5...95
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, 2.5...95
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 2.5...95
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 2.5...95
- Поперечное сечение жилы, мм² 95
- Проверено на взрывобезопасность по версии Ex e Нет
- Рабочая температура, °C -40...105
- Размер отвертки ввода S2
- Размер отвертки вывода S10
- С защитой от прикосновения Да
- Соединенные внутри уровни (между собой) Нет
- Способ монтажа DIN-рейка (с -профилем) 35 мм
- Степень загрязненности 3
- Тип зажима Винт
- Тип продукции Клемма
- Тип электрич. соединения 1 Винтовое соединение
- Тип электрич. соединения 2 Винтовое соединение
- Требуется торцевая пластина Нет
- Функция клеммы Распределительная
- Цвет Серый
- Ширина 50,5 мм
- Ширина/размер ячейки, мм 50.5
В наличии на складе: 522 шт.
склад Мск: 522 шт.
1250.00р.
- На складе
- Код товара: POD-200
- Артикул: POD-200
Отзывы (0)
Рекомендуемые товары

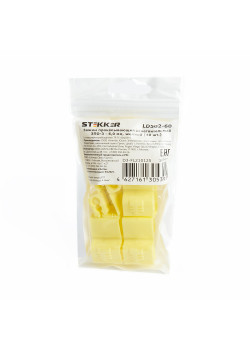

На складе Зажим прокалывающий ответвительный ЗПО-3 - 6,0 мм2, желтый, LD502-15 (DIY упаковка 10 шт)
