Блок распределительный, винтовой зажим, 1x120 кв.мм, 2x35 кв.мм, 5x16 кв.мм, 4х10 кв.мм

POD-250

Описание
Характеристики

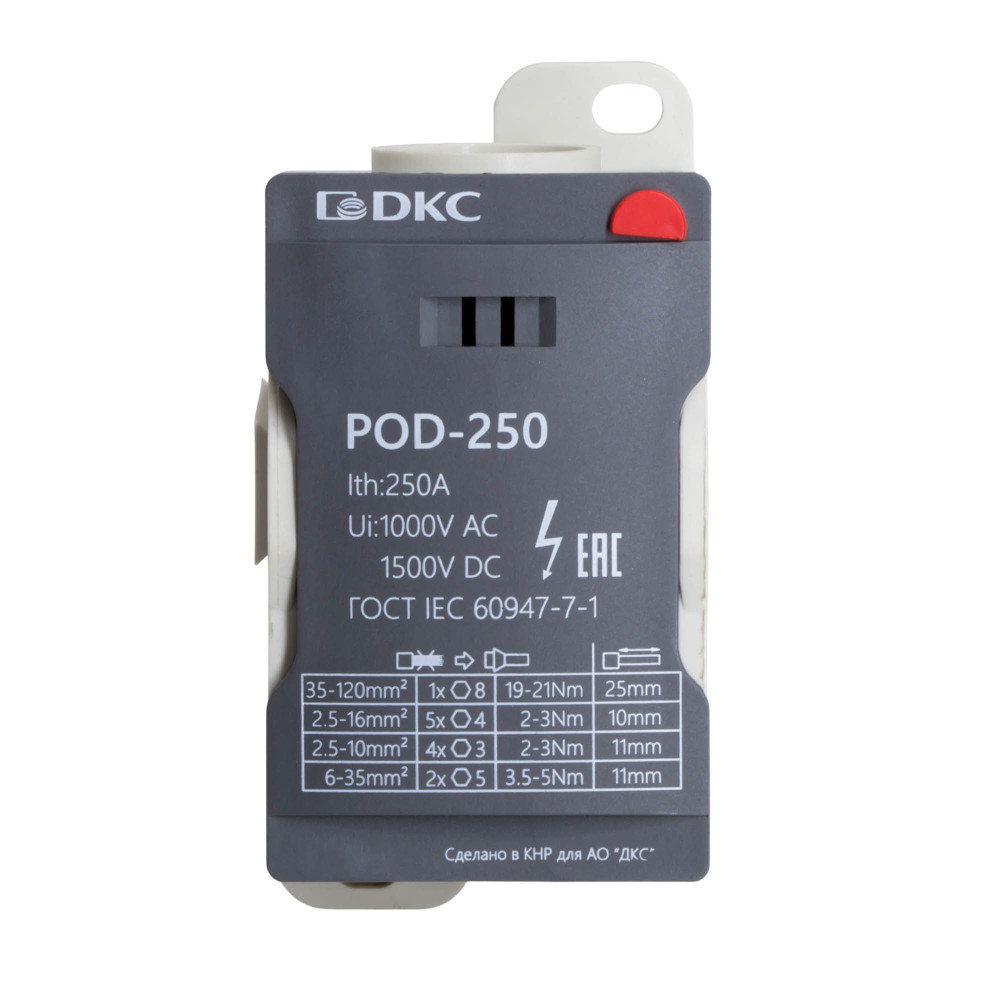

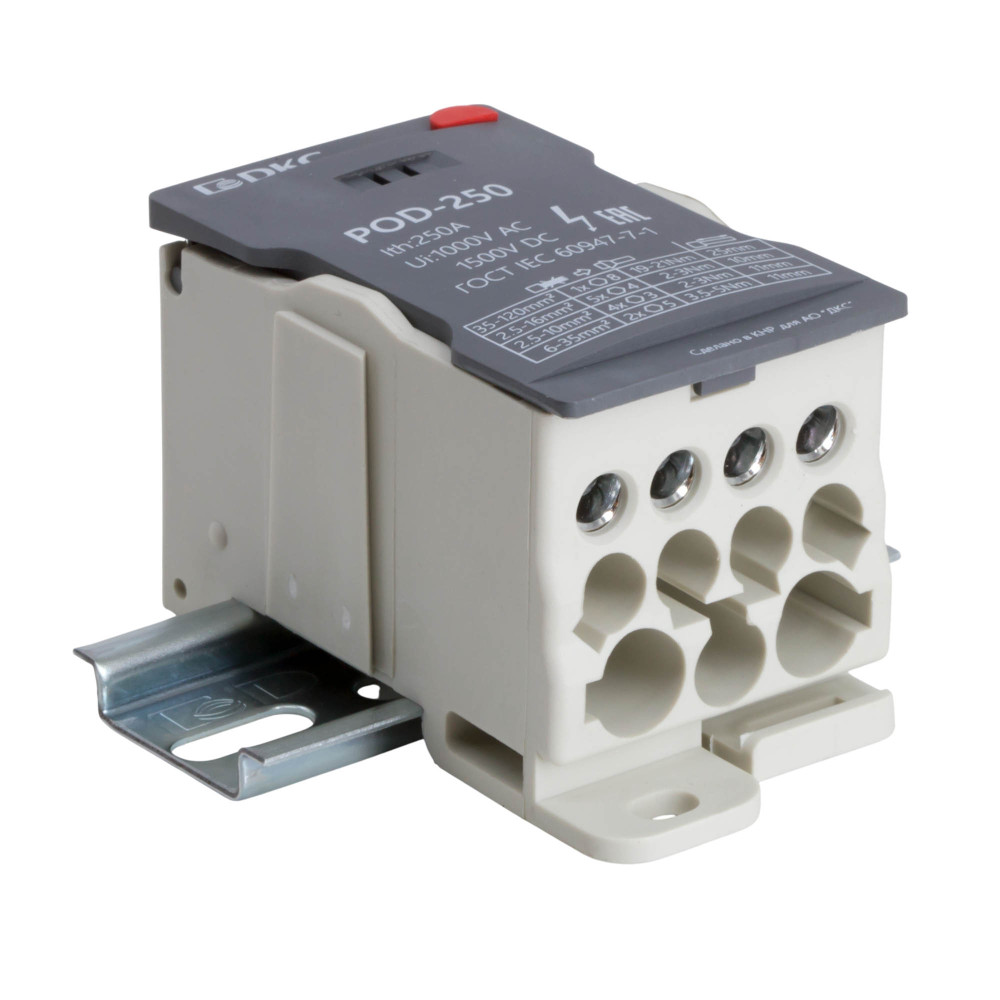

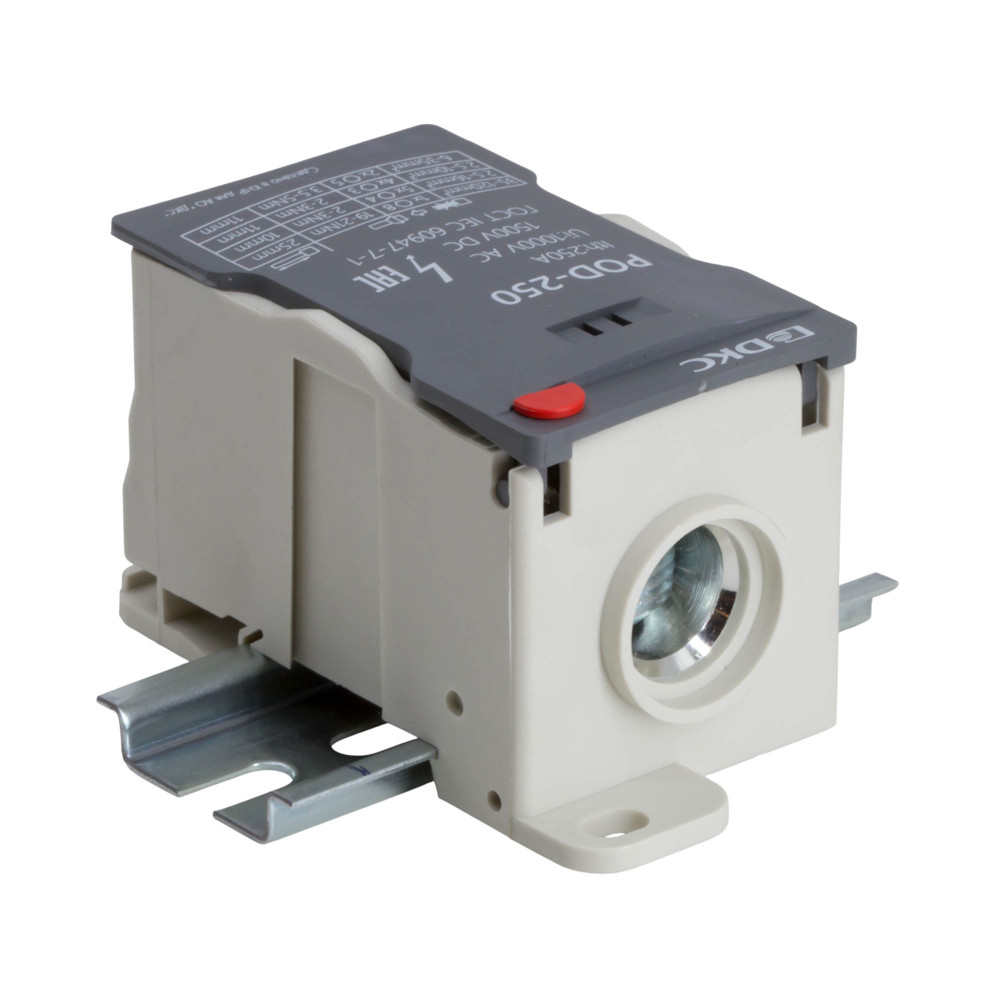

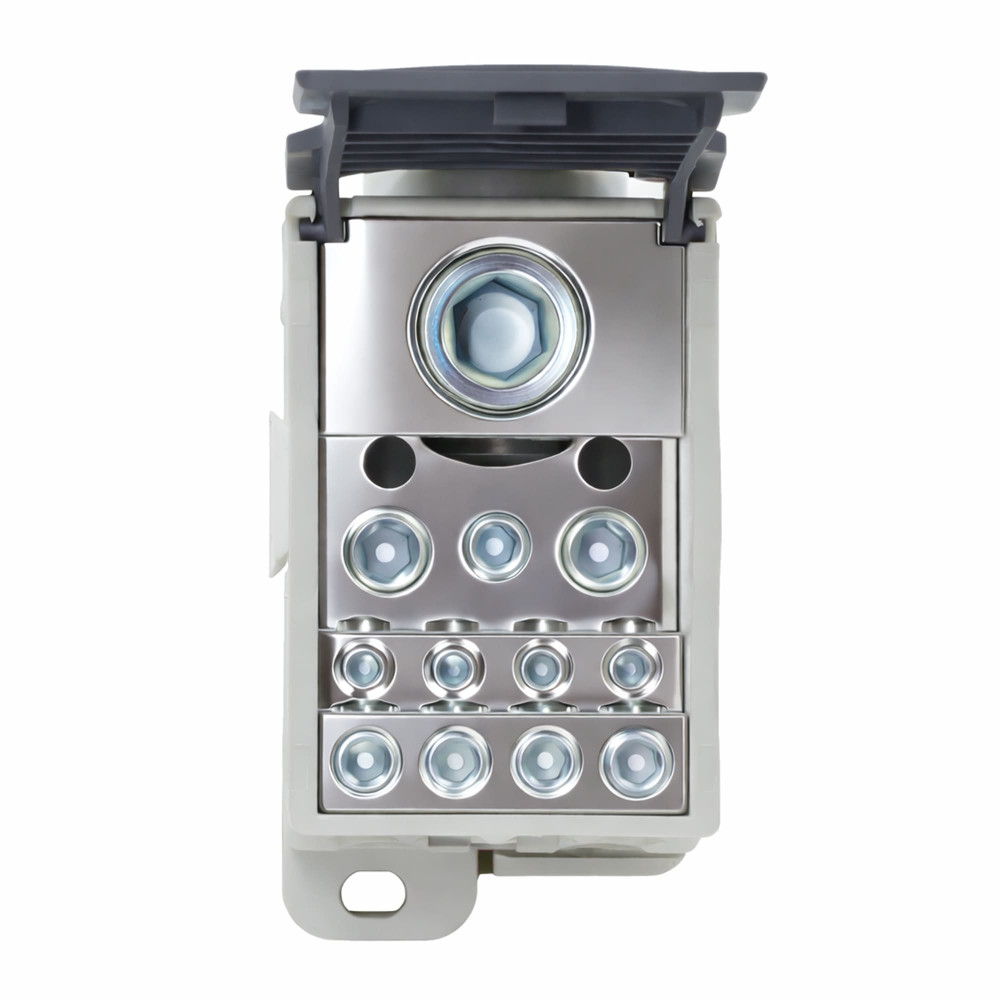

Распределительный блок POD-250 с винтовым зажимом служит для соединения и распределения ногожильных или обжатых наконечником гибких проводников в электрических щитах. Установка на DIN-рейку высотой 35 мм или монтажную плату. Боковой штифт обеспечивает стыковку блоков между собой. На крышке распределительного блока нанесена ключевая информация, а также есть паз для маркировки NUTB5. В комплект входит цветная пластиковая маркировка (синий, зеленый, красный, желтый) и самоклеящаяся (L1, L2, L3, N, заземление, круг). Корпус выполнен из полиамида с классом горючести V0 UL-94. Степень защиты – IP20. Цвет – серый, 1 ввод сечением 35-120 мм2, 11 точек подключения (выводов) с номинальным сечением проводников 2,5-35 мм2. Габариты (В×Ш×Г) – 51,5×49×96,5 мм.

Документация и файлы

Характеристики ДКС

Высота (на мин. возможной высоте установки), мм 52
Длина снятия изоляции ввода 25 мм
Длина снятия изоляции вывод 1 10 мм
Длина снятия изоляции вывод 2 11 мм
Длина снятия изоляции вывод 3 11 мм
Длина, мм 96.5
Класс воспламеняемости изоляц. материала согл. UL94 V0
Количество зажимов на 1 уровень 12
Количество полюсов 12
Количество точек подключения 12
Количество уровней 1
Количество ярусов 1
Максимальный ток 250 A
Материал изоляции корпуса Термопласт
Материал корпуса PA
Момент затяжки ввода 19−21 Н∙м
Момент затяжки вывода 1 2−3 Н∙м
Момент затяжки вывода 2 2−3 Н∙м
Момент затяжки вывода 3 3,5−5 Н∙м
Номин. напряжение, В 1000
Номин. ток In, А 250
Номинальное сечение ввода 120 мм2
Номинальное сечение вывода 1 35 мм2
Номинальное сечение вывода 2 16 мм2
Номинальное сечение вывода 3 10 мм2
Номинальный кратковременный выдерживаемый ток 24,5 кА
Пиковый выдерживаемый ток 51 кА
Позиция соединения Сбоку
Поперечн. сечение подключ. многопроволочного (гибкого) провода, 2.5...120
Поперечн. сечение подключ. однопроволочного (жесткого) провода, 2.5...120
Поперечн. сечение подключ. тонкопроволочного провода без наконеч 2.5...120
Поперечн. сечение подключ. тонкопроволочного провода с наконечни 2.5...25
Поперечное сечение жилы, мм² 120
Проверено на взрывобезопасность по версии Ex e Нет
Рабочая температура, °C -40...105
Размер отвертки ввода S8
Размер отвертки вывод 1 S4
Размер отвертки вывод 2 S3
Размер отвертки вывод 3 S5
С защитой от прикосновения Да
Соединенные внутри уровни (между собой) Нет
Способ монтажа DIN-рейка (с -профилем) 35 мм
Степень загрязненности 3
Тип зажима Винт
Тип продукции Клемма
Тип электрич. соединения 1 Винтовое соединение
Тип электрич. соединения 2 Винтовое соединение
Требуется торцевая пластина Нет
Функция клеммы Распределительная
Цвет Серый
Ширина 49 мм
Ширина/размер ячейки, мм 49

В наличии на складе: 872 шт.

склад Мск: 872 шт.

2580.00р.

На складе
Код товара: POD-250
Артикул: POD-250
