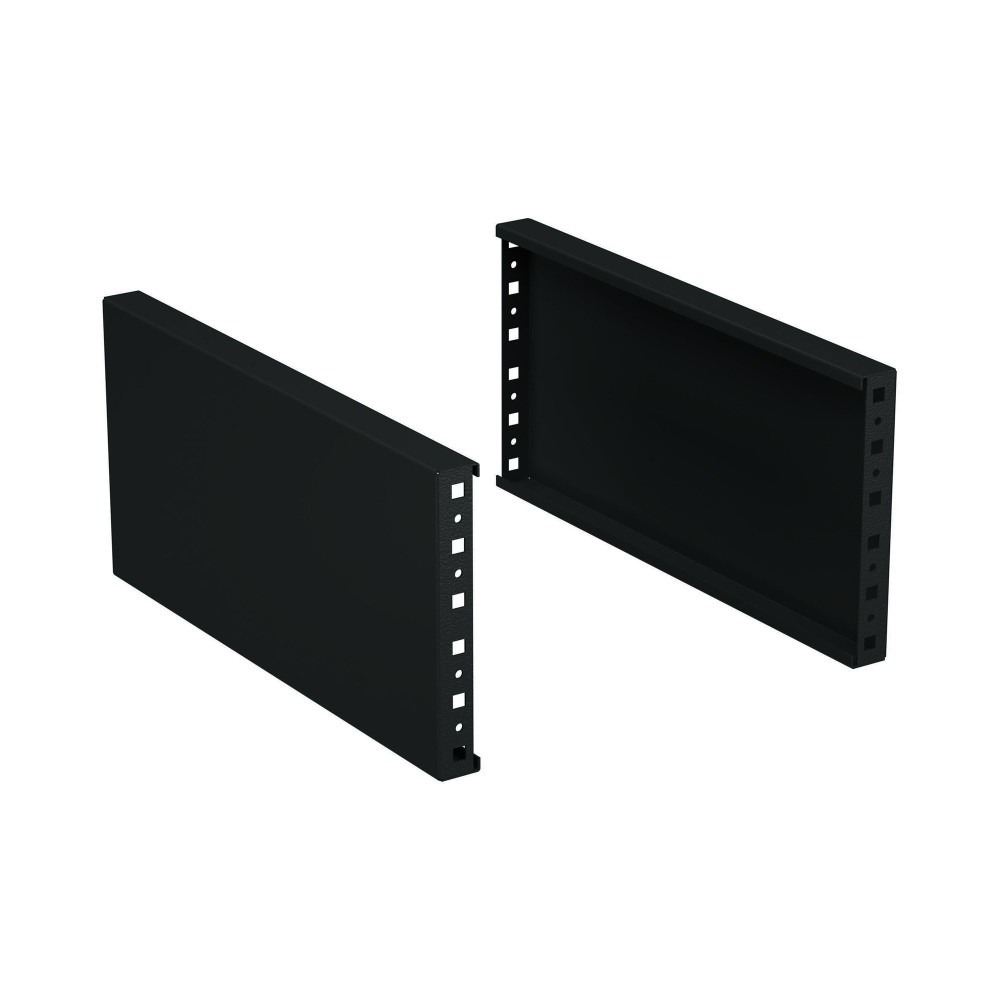

ОформитьПанели цоколя для корпусов CQE & CQE N, ШхГ 1600 мм, В=200 мм, RAL9005, комплект - 2 шт. RAM block
R5NFPB162
Панели цоколя предназначены для установки шкафа и организации ввода кабелей. Состоит из фланцев и цельносварных угловых элементов. Фланцы могут устанавливаться как по ширине, так и по глубине шкафа. Угловые элементы изготавливаются из оцинкованной стали толщиной 2,5 мм. Цоколь имеет порошковое покрытие RAL 9005. Заказывается отдельным артикулом. Размеры по ширине и глубине взаимозаменяемы. Номинальное значение Ш/ГхВ: 1600х200 мм. Фактическое значение Ш/ГхВ: 1414х200 мм.
Документация и файлы
Типовое одобрение
Отказное письмо
Сертификат соответствия
- Сертификат соответствия пожарной безопасности группы горючести Г1. Корпуса CQE N
- Сертификат соответствия IP, IK, УХЛ. Корпуса CQE, CQE N
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 и группе механического исполнения М39 и М40. Корпуса CQE N
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 и группе механического исполнения М39 и М40. НКУ RAM pro на базе CQE N
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 на высотных отметках до 70 м (для АЭС) и группе механического исполнения M40 серии CQE N на базе RAM block, RAM power, RAM telecom
Чертежи и 3D-модели
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- База данных продукции модульных устройств YON max, RAM Block для nanoCAD BIM
Чертежи (DWG)
3D-модели (STEP)
Характеристики ДКС
- Cвидетельство о типовом одобрении РКО Да
- Cвидетельство о типовом одобрении РМРС Да
- Высота 200 мм
- Высота, мм 200
- Глубина 30 мм
- Глубина, мм 1600
- Группа горючести Г1
- Группа механического исполнения М40; М06
- Диапазон температур эксплуатации -60...+90 °С
- Исполнение Перфорированная панель
- Класс покрытия ГОСТ 9.032 IV
- Климатическое исполнение УХЛ1, ОМ2, ОМ3
- Материал Сталь,Сталь, черный, RAL9005
- Модель/исполнение Комплект боковых стенок цоколя
- Монтаж в шкаф высотой Любой
- Монтаж в шкаф глубиной 1600 мм
- Монтаж в шкаф шириной 1600 мм
- Подходит для приточной/вытяжной вентиляции Нет
- Подходит для съемного соединительного кабеля Нет
- Подходит для установки вне помещений (на откр. воздухе) Да
- Сейсмостойкость 9 баллов по шкале MSK-64
- Серия RAM block
- Степень защиты IP55 или IP65
- Степень ударопрочности IK10
- Тип продукции Панель цоколя
- Толщина стали 1,2 мм
- Установочная глубина для монтажа в шкафу, мм 1600
- Установочная ширина для монтажа в шкафу, мм 1600
- Цвет Черный
- Ширина 1414 мм
- Ширина, мм 1600
В наличии на складе: 17 шт.
склад Мск: 17 шт.
11200.00р.
- На складе
- Код товара: R5NFPB162
- Артикул: R5NFPB162
