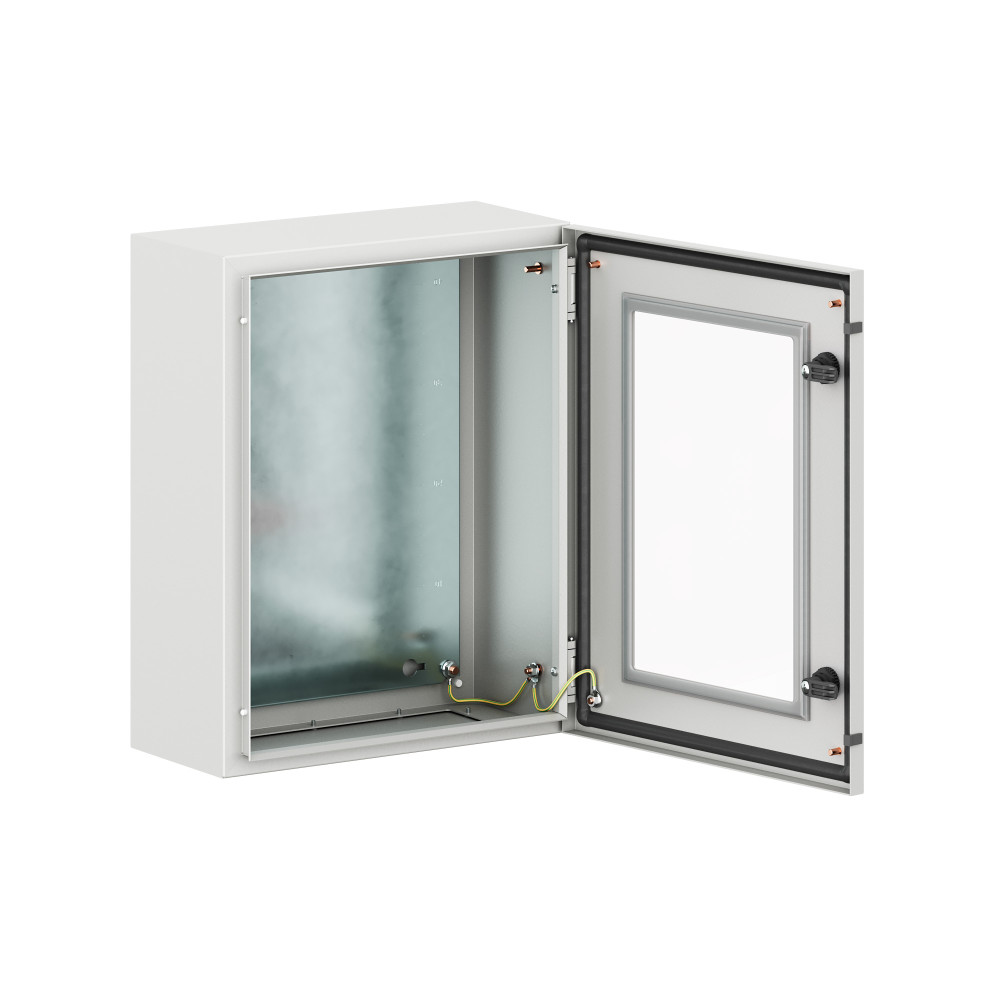

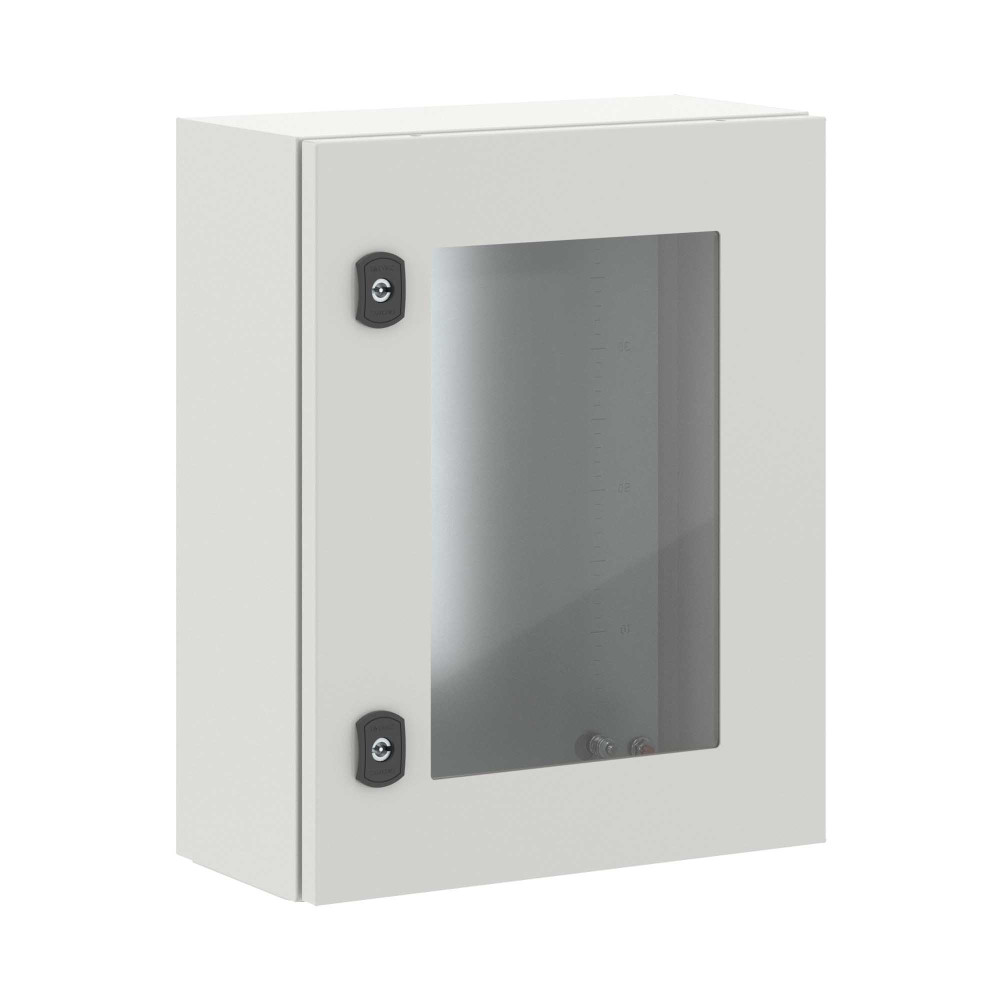

ОформитьКорпус навесной STE с М/П с прозрачной дверью ВxШxГ 500x400x200 мм, IP66
R5STEX0542
Навесные корпуса STEX предназначены для систем автоматизации и распределения электроэнергии. Корпус, дверь, фланец STEX изготавливаются из стали толщиной 1,5 мм с атмосферостойким порошковым покрытием, цвет RAL7035. Монтажная плата - из оцинкованной стали 1,8 мм. Безопасное закаленное стекло толщиной 5 мм. Корпуса выполнены по технологии сварки из единого листа металла, что обеспечивает высокую нагрузочную способность и защиту от вибраций. Степень защиты IP66, ударопрочность IK10, сейсмостойкость 9 баллов по шкале MSK-64, климатическое исполнение УХЛ1, ОМ2, ОМ3, группа горючести Г1. Комплект поставки: корпус, дверь реверсивная, монтажная плата, дверные рейки, поворотный замок 2 шт., сплошной фланец для ввода кабеля 1 шт., комплект заземления с проводами заземления. Габариты 500x400x200 (ШхВхГ) мм.
Документация и файлы
Сертификат соответствия
Типовое одобрение
Отказное письмо
Чертежи (DWG)
Чертежи и 3D-модели
- Настенные сварные шкафы серии СЕ (динамические блоки)
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- База данных продукции модульных устройств YON max, RAM Block для nanoCAD BIM
Характеристики ДКС
- Cвидетельство о типовом одобрении РКО Да
- Cвидетельство о типовом одобрении РМРС Да
- Возможность расширения Нет
- Высота 500 мм
- Высота, мм 500
- Глубина 200 мм
- Глубина установочная (встраив.), мм 200
- Глубина, мм 200
- Группа горючести Г1
- Группа механического исполнения М39
- Дверные рейки В комплекте поставки
- Диапазон температур эксплуатации -60...+90°С
- Исполнение корпуса Обзорная реверсивная дверь
- Кабельные фланцы В комплекте поставки
- Климатическое исполнение УХЛ1, ОМ2, ОМ3, У3
- Количество кабельных фланцев 1 шт.
- Материал Сталь, светло-серый, RAL7035
- Материал корпуса Сталь
- Материал уплотнителя Вспененный полиуретан
- Монтажная плата В комплекте поставки
- Номер цвета RAL 7035
- С монтажной платой/панелью Да
- Сейсмостойкость 9 баллов по шкале MSK-64
- Серия STEX
- Способ монтажа Открытой установки
- Степень защиты IP66
- Степень защиты (IP) IP66
- Степень ударопрочности IK10
- Тип крышки Нет (без)
- Тип продукции Корпус навесной
- Толщина двери/крышки 1,5 мм
- Толщина каркаса 1,5 мм
- Толщина монтажной платы 1,8 мм
- Толщина фланца 1,5 мм
- Ширина 400 мм
- Ширина, мм 400
В наличии на складе: Ожидается поступление
23030.00р.
- Ожидается поступление
- Код товара: R5STEX0542
- Артикул: R5STEX0542
Отзывы (0)
Рекомендуемые товары

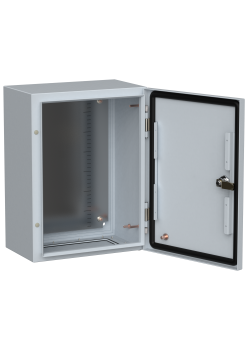

На складе TITAN 5 Корпус металлический ЩМП-40.30.20 УХЛ1 IP66 IEK
В наличии на складе: 914 шт.
склад Мск: 646 шт.
склад E: 15 шт.
склад Р: 253 шт.
Цена
8160.00р.
На складе Замок 20-22/45 IEK
В наличии на складе: 618 шт.
склад Мск: 438 шт.
склад O: 53 шт.
склад Р: 127 шт.
Цена
160.00р.

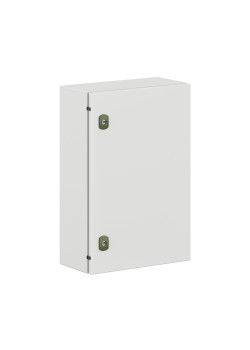

На складе Корпус навесной уличный ST Outdoor с М/П ВxШxГ 600x400x200 мм, IP66
