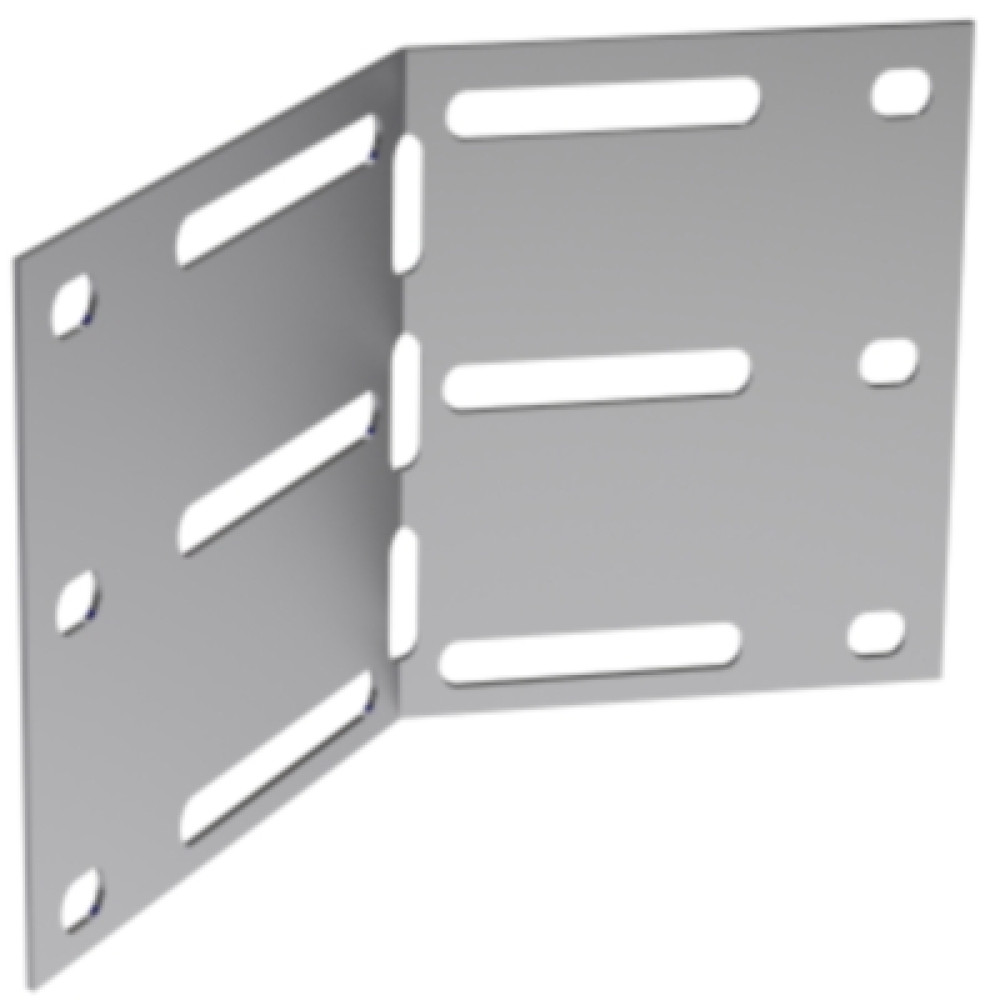

ОформитьУгловой соединитель H 80 мм
UHH080
Для прочного соединения элементов системы "U5 Combitech" между собой применяются соединители различных типов. Они подбираются под параметры лотков и аксессуаров. Угловой соединитель крепится на стыки лотков под нужным углом, позволяя осуществлять изгиб трассы под произвольным углом.
Соединитель крепится болтами М6х16 (код СМ010616) и гайками М6 (код СМ100600). На аксессуар уже нанесена перфорация для монтажа.
Данный соединитель совместим с кабельными лотками с высотой борта 80 мм.
Документация и файлы
Типовые альбомы
3D-модели (STEP)
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
Характеристики ДКС
- Вертикал.-поворотный/шарнирный Да
- Вид/ марка материала Сталь
- Высота 80 мм
- Горизонт.-поворотный/шарнирный Да
- Длина, мм 200
- Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
- Материал Сталь,Сталь оцинкованная по методу Сендзимира
- Модель/исполнение Соединитель угловой
- Нержавеющая сталь травлёная Да
- Подходит для (листового) кабельного лотка Да
- Подходит для лестничного лотка Да
- Подходит для лотка высотой, мм 80
- Подходит для лотка шириной, мм 50...600
- Подходит для обеспеч. целостности цепи (огнестойкость) Да
- Подходит для проволочного лотка Да
- Тип аксессуара Монтажные аксессуары
- Тип продукции Монтажные аксессуары
- Тип соединения Винтовой разъем
- Толщина 2.0 мм
- Цвет Светло-серый
- Ширина, мм 80
В наличии на складе: 30 шт.
склад Мск: 30 шт.
910.00р.
- На складе
- Код товара: UHH080
- Артикул: UHH080
Отзывы (0)
Рекомендуемые товары

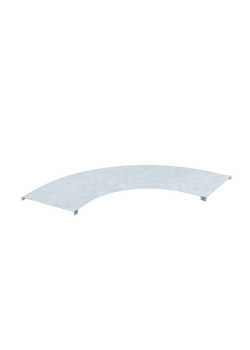

На складе Крышка на угол 90 градусов 1000
В наличии на складе: 2 шт.
склад Мск: 2 шт.
Цена
25020.00р.

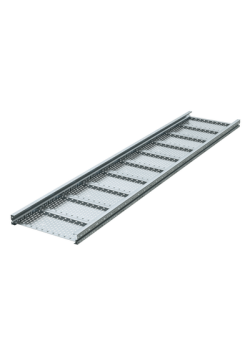

На складе Лоток листовой 80х200, лонжерон 1,5 мм,
