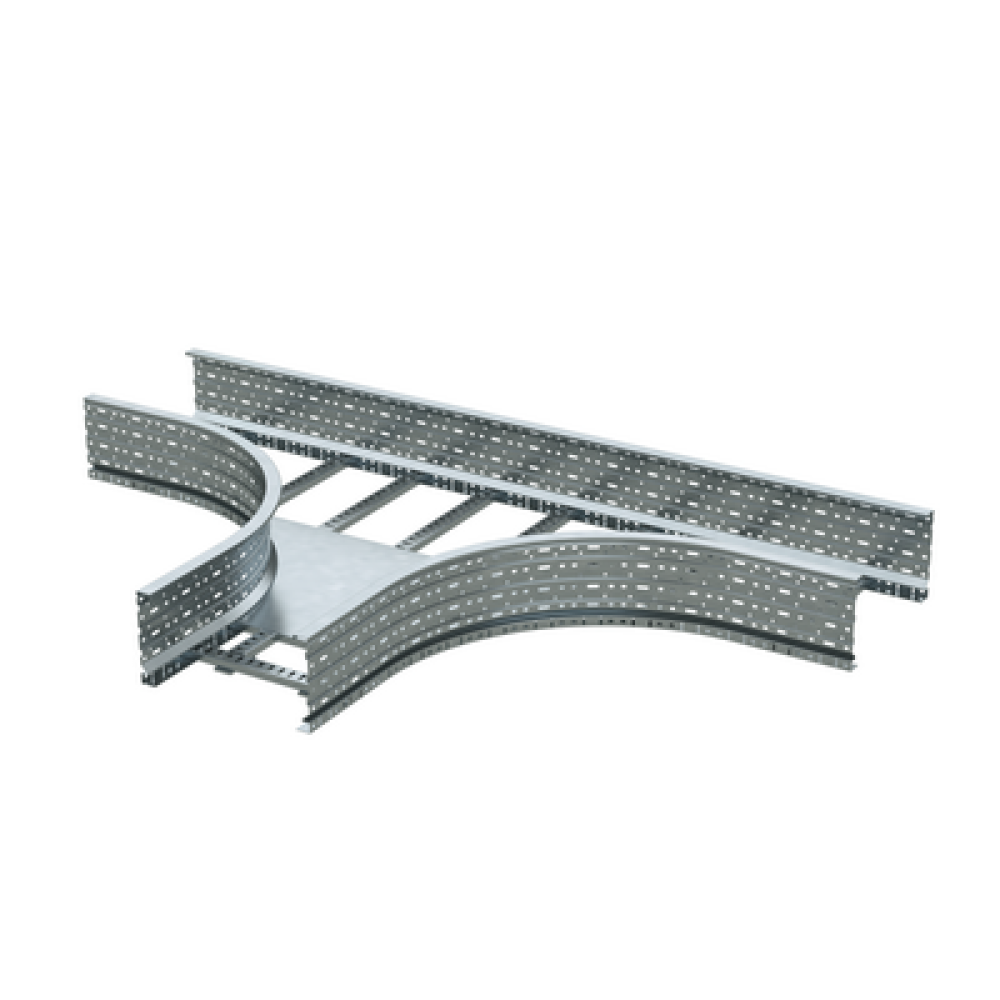

ОформитьТ-ответвитель лестничный 80х1000, горячий цинк
ULT680HDZ
Ответвители – это аксессуары, облегчают построение кабельных трасс сложной геометрии. Они позволяют создавать ответвления кабельной трассы, построенной на основе системы тяжелых лотков "U5 Combitech". Данный аксессуар (его также называют "тройник горизонтальный") имеет Т-образную форму и применяется для организации поворотов и ответвлений в горизонтальной плоскости. Его конструктив обеспечивает плавный поворот, предупреждая повреждение кабеля при прокладке и давая возможность наиболее эффективно использовать внутренний объем аксессуара.
Перфорация в аксессуарах имеет особую форму, учитывающую термокомпенсацию при скачках температур. Это позволяет реализовать свободный ход в соединениях элементов при любых условиях эксплуатации. Аксессуары в исполнении "Горячий цинк" имеют устойчивое к коррозии покрытие и могут в течение 30-50 лет эксплуатации противостоять ее проявлениям. Это позволяет применять такие аксессуары для построения кабельных трасс даже в условиях повышенной влажности. Ответвитель лестничный совместим с лотками "U5 Combitech" с высотой борта 80 мм и шириной 1000 мм.
Документация и файлы
Типовые альбомы
3D-модели (STEP)
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
Характеристики ДКС
- Вид/ марка материала Сталь
- Внутр. радиус, мм 500
- Высота 80 мм
- Высота лестничного лотка (боковой стенки), мм 80
- Защитное покрытие поверхности Горячее цинкование
- Исполнение для больших расстояний (усиленный) Да
- Конструктивное исполнение Распределение нагрузки симметрично
- Материал Сталь,Сталь горячеоцинкованная погружением
- Модель/исполнение С соединит. разъемом в комплекте
- Подходит для обеспеч. целостности цепи (огнестойкость) Нет
- Радиус изгиба 500 мм
- Тип аксессуара Ответвитель Т-образный горизонтальный
- Тип бокового профиля Профиль (открытый)
- Тип продукции Аксессуары лестничных лотков
- Тип ступени Перфорированный профиль
- Толщина лонжерона 1.5 мм
- Цвет Светло-серый
- Ширина 1000 мм
- Ширина лестничного лотка, мм 1000
В наличии на складе: 1 шт.
склад Мск: 1 шт.
48430.00р.
- На складе
- Код товара: ULT680HDZ
- Артикул: ULT680HDZ
