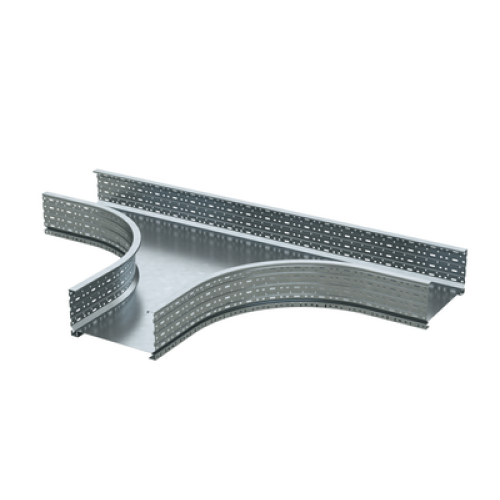

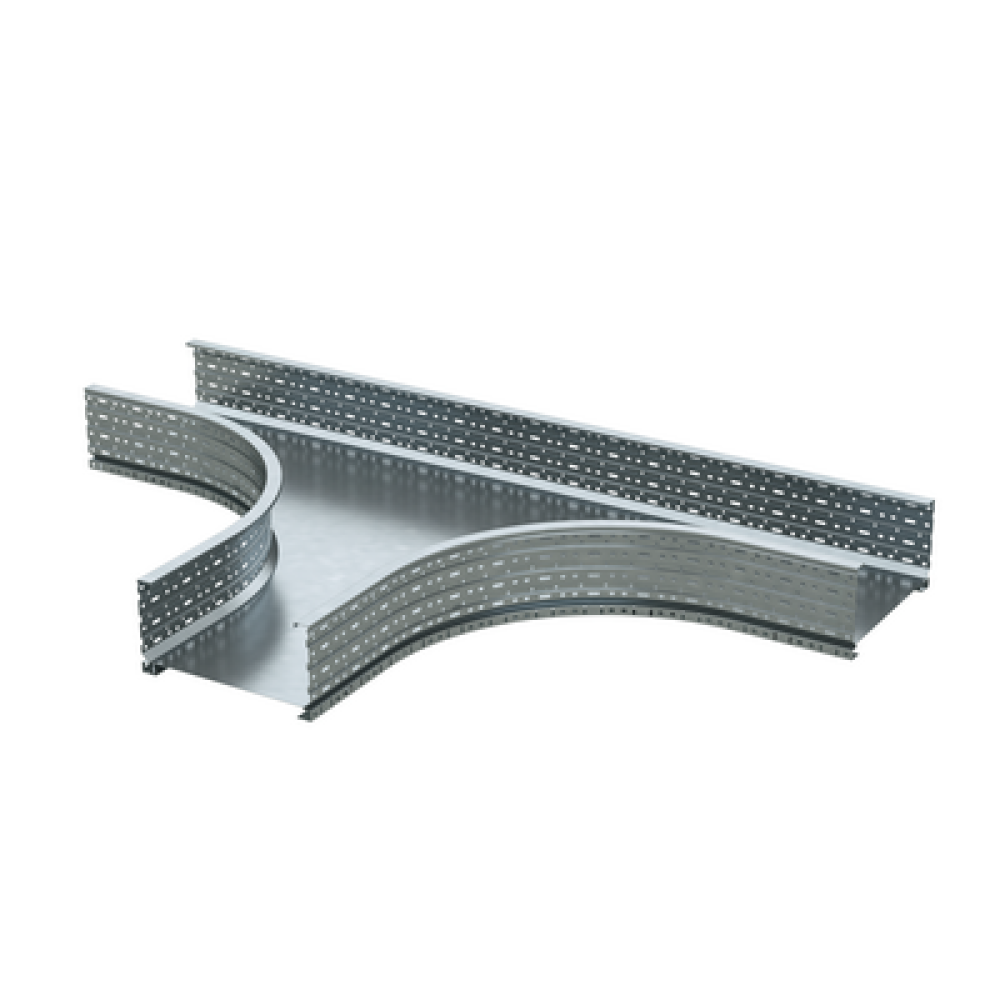

ОформитьТ-ответвитель листовой 150х300, горячий цинк
UST653HDZ
Ответвители – это аксессуары, облегчают построение кабельных трасс сложной геометрии. Они позволяют создавать ответвления кабельной трассы, построенной на основе системы тяжелых лотков "U5 Combitech". Данный аксессуар (его также называют "тройник горизонтальный") имеет Т-образную форму и применяется для организации поворотов и ответвлений в горизонтальной плоскости. Его конструктив обеспечивает плавный поворот, предупреждая повреждение кабеля при прокладке и давая возможность наиболее эффективно использовать внутренний объем аксессуара.
Перфорация в аксессуарах имеет особую форму, учитывающую термокомпенсацию при скачках температур. Это позволяет реализовать свободный ход в соединениях элементов при любых условиях эксплуатации. Аксессуары в исполнении "Горячий цинк" имеют устойчивое к коррозии покрытие и могут в течение 30-50 лет эксплуатации противостоять ее проявлениям. Это позволяет применять такие аксессуары для построения кабельных трасс даже в условиях повышенной влажности. Ответвитель листовой совместим с лотками "U5 Combitech" с высотой борта 150 мм и шириной 300 мм.
Документация и файлы
3D-модели (STEP)
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
Характеристики ДКС
- NATO монтажные отверстия Да
- Внутр. радиус, мм 500
- Высота 150 мм
- Высота кабельного лотка, мм 150
- Защитное покрытие поверхности Горячее цинкование
- Исполнение для больших расстояний (усиленный) Да
- Конструктивное исполнение Тройник горизонтальный
- Материал Сталь,Сталь горячеоцинкованная погружением
- Модель/исполнение С соединит. разъемом в комплекте
- Нержавеющая сталь травлёная Да
- Подходит для обеспеч. целостности цепи (огнестойкость) Да
- Радиус изгиба 500 мм
- Тип аксессуара Ответвитель Т-образный горизонтальный
- Тип продукции Аксессуары листовых лотков
- Толщина лонжерона 1.5 мм
- Ширина 300 мм
- Ширина кабельного лотка, мм 300
В наличии на складе: 18 шт.
склад Мск: 18 шт.
50540.00р.
- На складе
- Код товара: UST653HDZ
- Артикул: UST653HDZ
Отзывы (0)
Рекомендуемые товары
На складе Редукция-заглушка H 100 мм, L 300 мм, цинк-ламельный (аналог горячеоцинкованный)
В наличии на складе: 2 шт.
склад Мск: 2 шт.
Цена
1580.00р.

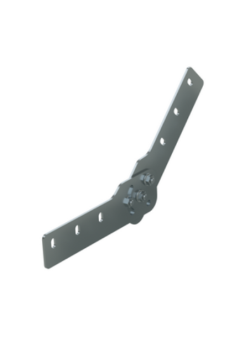

На складе Соединитель шарнирный вертикальный H 80 мм, цинк-ламельный (аналог горячеоцинкованный)
