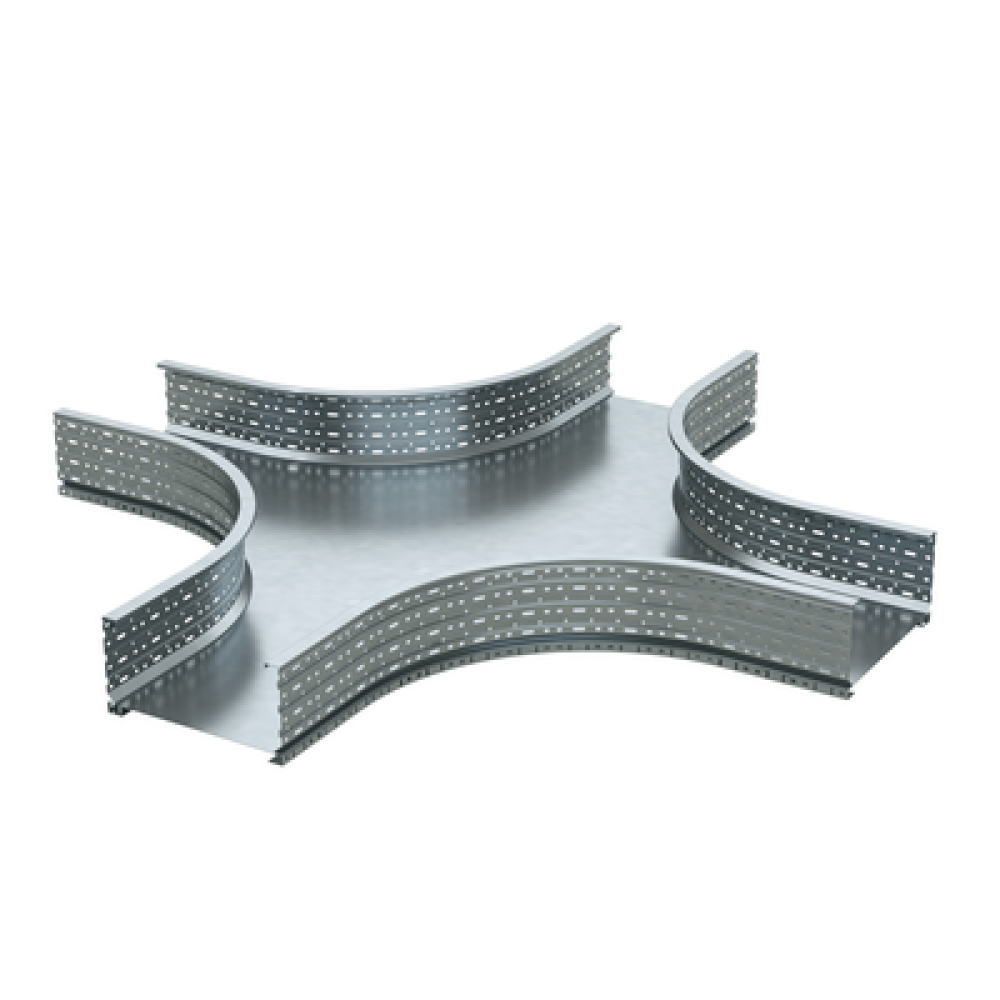

ОформитьХ-ответвитель листовой 150х1000
USX650
В состав системы тяжелых лотков "U5 Combitech" входят не только прямые элементы, но и специальные аксессуары, позволяющие создавать кабельные трассы сложного конструктива. С помощью крестообразного ответвителя можно как разворачивать трассу, так и организовывать ее ответвления. Листовая конструкция защищает кабель от внешних воздействий и предотвращает его провисание и повреждение. Плавные повороты Х-образного ответвителя предотвращают повреждение кабеля при прокладке и позволяют наиболее эффективно использовать внутренний объем аксессуара.
Перфорация выполнена с учетом термокомпенсации, поэтому даже при перепадах температур реализуется свободный ход в соединениях. Исполнение – "сталь, оцинкованная по методу Сендзимира". Ответвитель совместим с лотками "U5 Combitech" с высотой борта 150 мм и шириной 1000 мм.
Документация и файлы
3D-модели (STEP)
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
Характеристики ДКС
- NATO монтажные отверстия Да
- Внутр. радиус, мм 500
- Высота 150 мм
- Высота кабельного лотка, мм 150
- Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
- Исполнение для больших расстояний (усиленный) Да
- Материал Сталь,Сталь оцинкованная по методу Сендзимира
- Модель/исполнение С соединит. разъемом в комплекте
- Нержавеющая сталь травлёная Да
- Подходит для обеспеч. целостности цепи (огнестойкость) Да
- Радиус изгиба 500 мм
- Тип аксессуара Ответвитель Х-образный
- Тип продукции Аксессуары листовых лотков
- Толщина лонжерона 1.2 мм
- Ширина 1000 мм
- Ширина кабельного лотка, мм 1000
В наличии на складе: 3 шт.
склад Мск: 3 шт.
145940.00р.
- На складе
- Код товара: USX650
- Артикул: USX650
