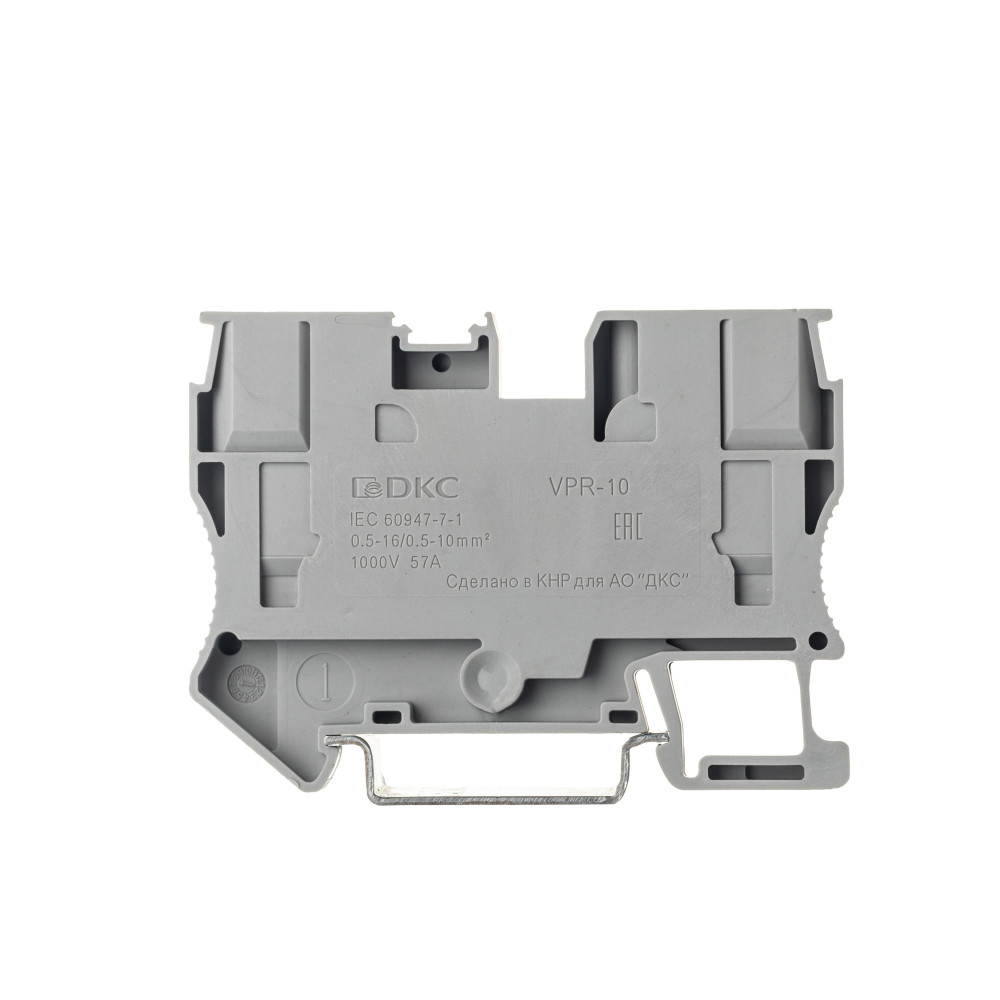

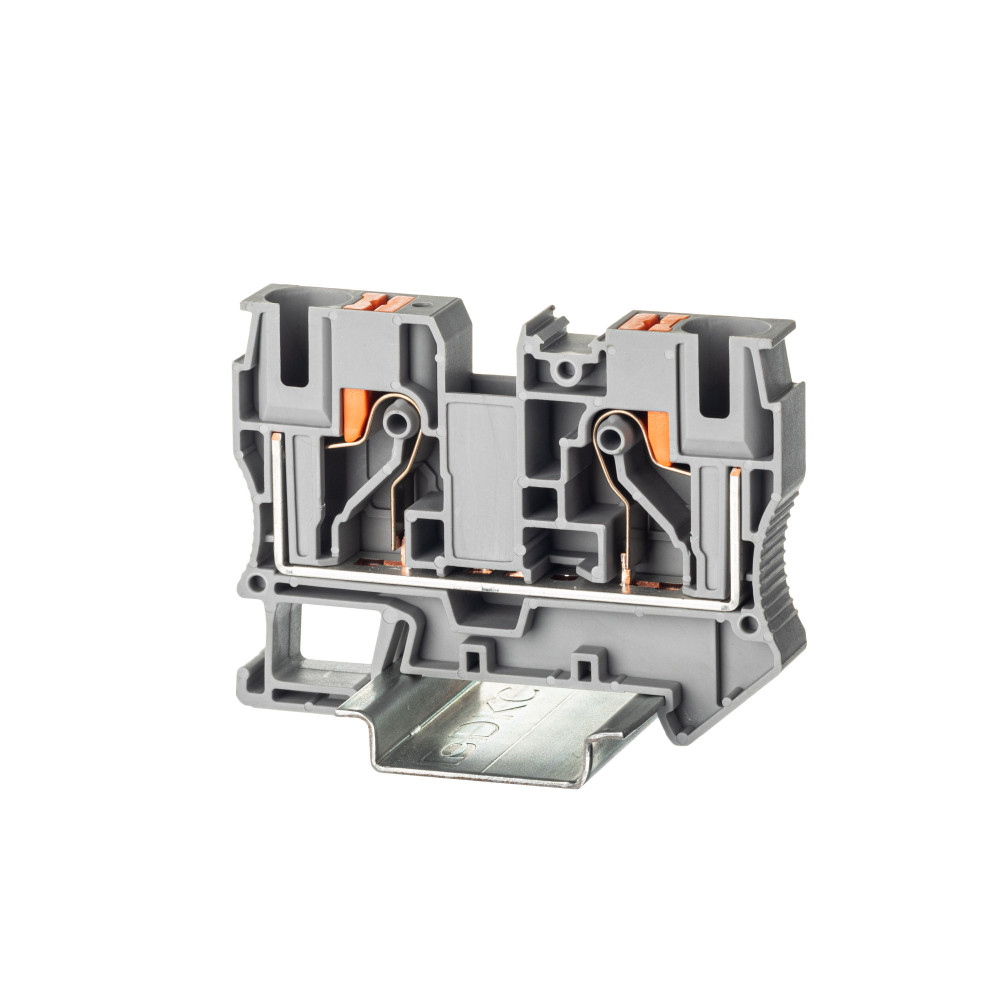

Клемма проходная, зажим push-in, 2 точки подключения, 10 кв.мм, серая

VPR-10-GY

Описание
Характеристики

Проходная клемма с зажимом Push-in предназначена для соединения двух проводников, а за счет кнопки-толкателя обеспечивается защита от ошибок при монтаже и случайного прикосновения. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105оС. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94. Серый цвет, 2 точки подключения, 10 мм². 2 канала для вставных перемычек. Габариты (В×Ш×Г) 51,3×67,7×10,2 мм.

Документация и файлы

Характеристики ДКС

Высота (на мин. возможной высоте установки), мм 51.3
Два проводника одинакового сечения в двойном наконечнике 0,5−4 мм²
Длина снятия изоляции 15−18 мм
Длина, мм 67.7
Класс воспламеняемости изоляц. материала согл. UL94 V0
Количество зажимов на 1 уровень 2
Количество полюсов 2
Количество точек подключения 2
Количество уровней 1
Количество ярусов 1
Максимальное сечение 16 мм²
Максимальный ток 57 A
Материал изоляции корпуса Термопласт
Материал корпуса PA
Номин. напряжение, В 1000
Номин. ток In, А 57
Номинальное импульсное напряжение 8 кВ
Номинальное сечение 10 мм²
Позиция соединения Сверху
Поперечн. сечение подключ. многопроволочного (гибкого) провода, 0.5...10
Поперечн. сечение подключ. однопроволочного (жесткого) провода, 0.5...16
Поперечн. сечение подключ. тонкопроволочного провода без наконеч 0.5...10
Поперечн. сечение подключ. тонкопроволочного провода с наконечни 0.5...10
Поперечное сечение жилы, мм² 10
Проверено на взрывобезопасность по версии Ex e Нет
Рабочая температура, °C -40...105
Размер отвертки 1,0 × 5,5
Соединенные внутри уровни (между собой) Нет
Способ монтажа DIN-рейка (с -профилем) 35 мм
Степень загрязненности 3
Тип зажима Push-in
Тип продукции Клемма
Тип электрич. соединения 1 Соединение с пружинным зажимом
Тип электрич. соединения 2 Соединение с пружинным зажимом
Требуется торцевая пластина Да
Функция клеммы Проходная
Цвет Серый
Ширина 10,2 мм
Ширина DIN-рейки 35 мм
Ширина/размер ячейки, мм 10.2

В наличии на складе: 7564 шт.

склад Мск: 7564 шт.

190.00р.

На складе
Код товара: VPR-10-GY
Артикул: VPR-10-GY
