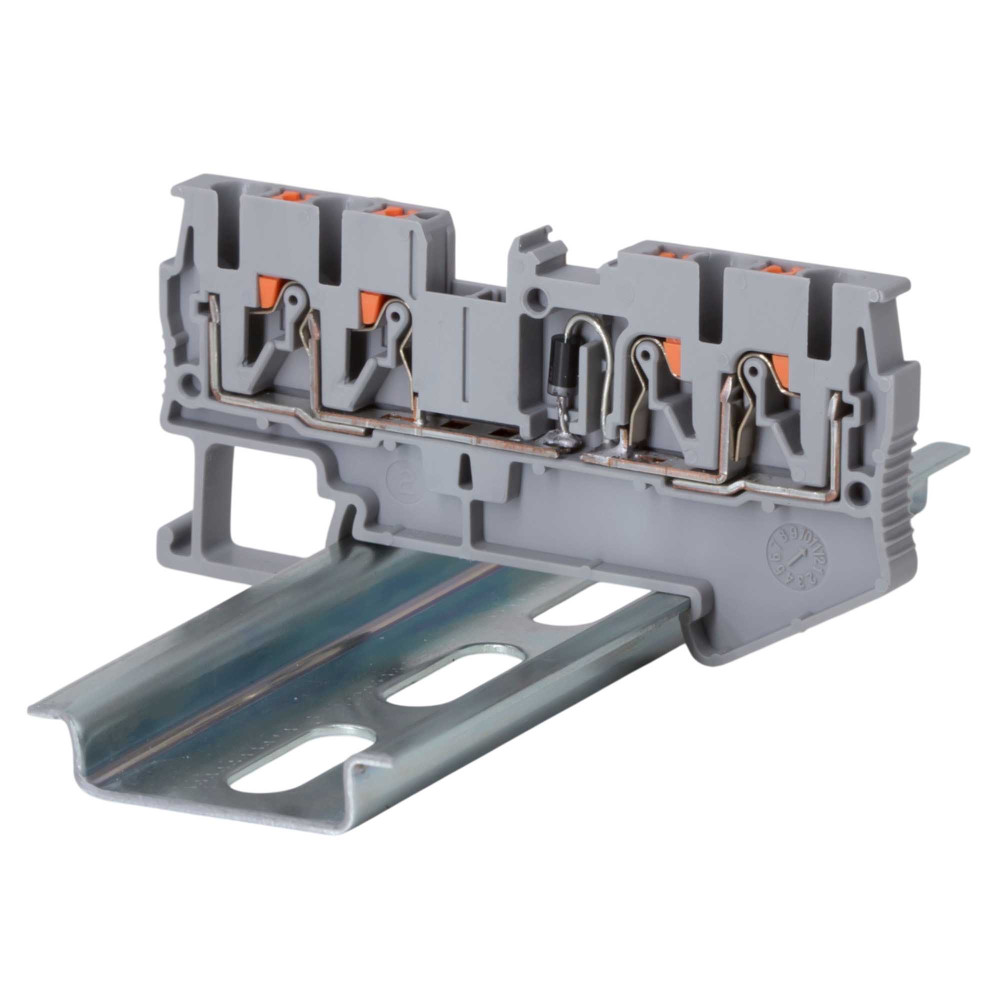

Клемма со встроенным диодом, катод справа, зажим push-in, 4 точки подключения, 2.5 кв.мм, серая

VPR-2.5-QT-D-LR

Описание
Характеристики

Клемма с диодом 1N4007 между правым и левым зажимами, катод находится справа. Предназначена для защиты цепей от подачи напряжения обратной полярности и блокировки обратных токов. Зажим Push-in, монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105°C. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94. Серый цвет, 4 точки подключения, 2.5 мм². 2 канала для вставных перемычек. Габариты (В×Ш×Г) 32,3×73×5,2 мм.

Документация и файлы

Декларация о соответствии

Декларация о соответствии Клеммные зажимы

Чертежи и 3D-модели

База данных стандартных компонентов УГО ДКС Model Studio CS Электротехнические схемы

Характеристики ДКС

Высота (на мин. возможной высоте установки), мм 37.2
Два проводника одинакового сечения 0,14−1,5 мм2
Длина снятия изоляции 10 мм
Длина, мм 73
Класс воспламеняемости изоляц. материала согл. UL94 V0
Количество зажимов на 1 уровень 4
Количество точек подключения 4
Количество уровней 1
Количество ярусов 1
Максимальное сечение 4 мм2
Максимальный ток 30 A
Масса 8,7 г
Материал изоляции корпуса Термопласт
Материал корпуса PA
Момент затяжки 0,5−0,6 N∙m
Номин. напряжение, В 500
Номин. ток In, А 0.5
Номинальное импульсное напряжение 6 кВ
Номинальное сечение 2,5 мм2
Позиция соединения Сбоку
Поперечн. сечение подключ. многопроволочного (гибкого) провода, 0.14...2.5
Поперечн. сечение подключ. однопроволочного (жесткого) провода, 0.14...4
Поперечн. сечение подключ. тонкопроволочного провода без наконеч 0.14...2.5
Поперечн. сечение подключ. тонкопроволочного провода с наконечни 0.14...2.5
Проверено на взрывобезопасность по версии Ex e Нет
Рабочая температура, °C -40...105
Размер винта M3
Размер отвертки 0,6 × 3,5
Способ монтажа DIN-рейка (с -профилем) 35 мм
Степень загрязненности 3
Тип зажима Винт
Тип компонента Диод
Тип продукции Клемма
Тип электрич. соединения 1 Соединение с пружинным зажимом
Тип электрич. соединения 2 Соединение с пружинным зажимом
Требуется торцевая пластина Да
Функция клеммы С электронными компонентами
Цвет Серый
Ширина 5,2 мм
Ширина/размер ячейки, мм 5.2

В наличии на складе: 4800 шт.

склад Мск: 4800 шт.

230.00р.

На складе
Код товара: VPR-2.5-QT-D-LR
Артикул: VPR-2.5-QT-D-LR
