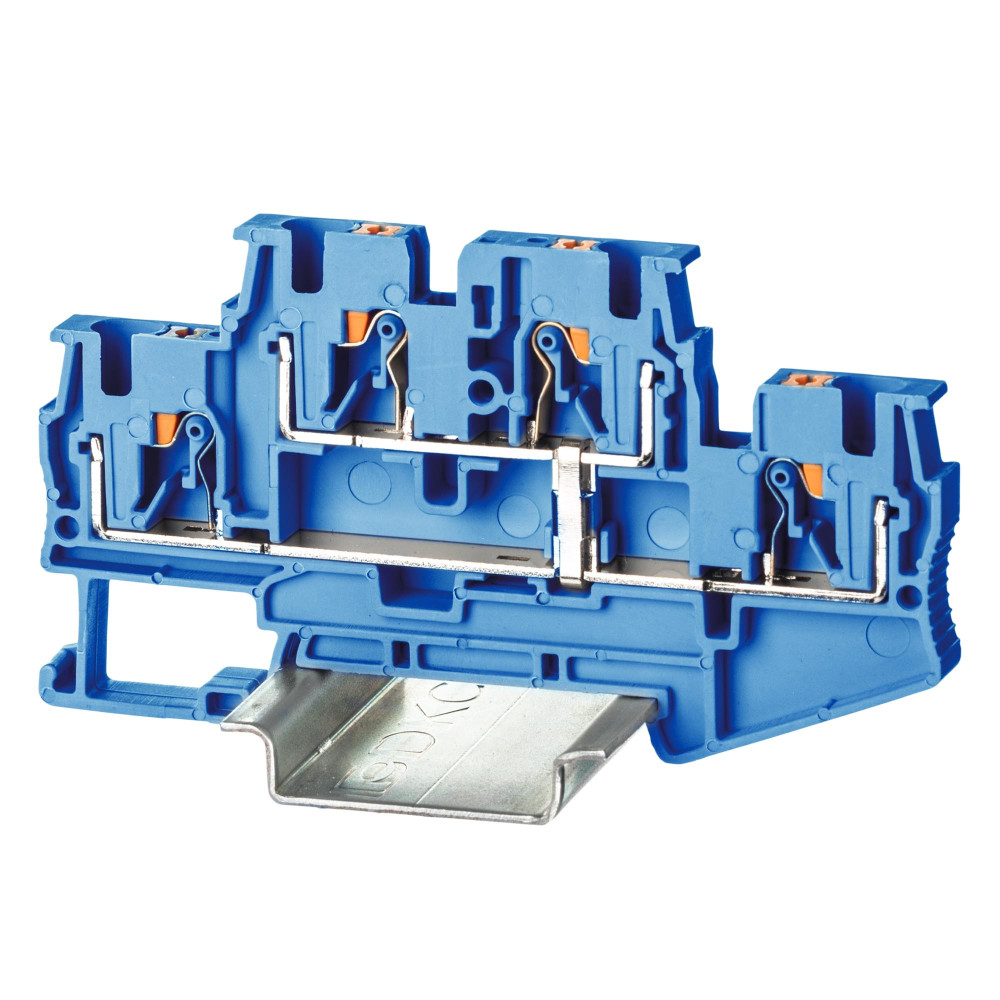

ОформитьКлемма двухуровневая, зажим push-in, 4 точки подключения, с перемычкой между уровнями, 4 кв.мм, синяя
VPRTT-4-PV-BU
Клемма двухуровневая с Push-in зажимом предназначена для соединения четырех проводников, а за счет кнопки-толкателя обеспечивается защита от ошибок при монтаже и случайного прикосновения. Уровни соединены перемычкой. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105°C. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94.
Синий цвет, 4 точки подключения, 4 мм². Вставные перемычки. Габариты (В×Ш×Г) 47,6×68,9×5,2 мм.
Документация и файлы
Декларация о соответствии
Типовое одобрение
Отказное письмо
3D-модели (STEP)
Характеристики ДКС
- Высота (на мин. возможной высоте установки), мм 47.6
- Два проводника одинакового сечения в двойном наконечнике 0,5−1 мм²
- Длина снятия изоляции 10−12 мм
- Длина, мм 83.7
- Класс воспламеняемости изоляц. материала согл. UL94 V0
- Количество зажимов на 1 уровень 2
- Количество полюсов 4
- Количество точек подключения 4
- Количество уровней 2
- Количество ярусов 2
- Максимальное сечение 6 мм²
- Максимальный ток 32 A
- Материал изоляции корпуса Термопласт
- Материал корпуса PA
- Номин. напряжение, В 500
- Номин. ток In, А 32
- Номинальное импульсное напряжение 6 кВ
- Номинальное сечение 4 мм²
- Позиция соединения Сверху
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, 0.14...4
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, 0.2...6
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 0.14...4
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 0.2...4
- Поперечное сечение жилы, мм² 4
- Проверено на взрывобезопасность по версии Ex e Нет
- Рабочая температура, °C -40...105
- Размер отвертки 0,6 × 3,5
- Соединенные внутри уровни (между собой) Да
- Способ монтажа DIN-рейка (с -профилем) 35 мм
- Степень загрязненности 3
- Тип зажима Push-in
- Тип продукции Клемма
- Тип электрич. соединения 1 Соединение с пружинным зажимом
- Тип электрич. соединения 2 Соединение с пружинным зажимом
- Требуется торцевая пластина Да
- Функция клеммы Проходная
- Цвет Синий
- Ширина 6,2 мм
- Ширина DIN-рейки 35 мм
- Ширина/размер ячейки, мм 6.2
В наличии на складе: 6240 шт.
склад Мск: 6240 шт.
390.00р.
- На складе
- Код товара: VPRTT-4-PV-BU
- Артикул: VPRTT-4-PV-BU
Отзывы (0)
Рекомендуемые товары
На складе Перемычка центральная для КВИ-10мм2 10PIN IEK
В наличии на складе: 190 шт.
склад Мск: 190 шт.
Цена
340.00р.

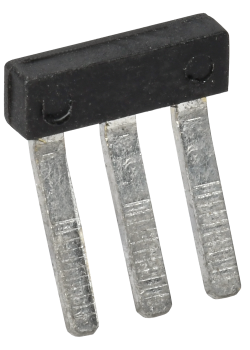

На складе Перемычка гребенчатая для колодки клеммной CTS 2,5мм2 3PIN IEK
