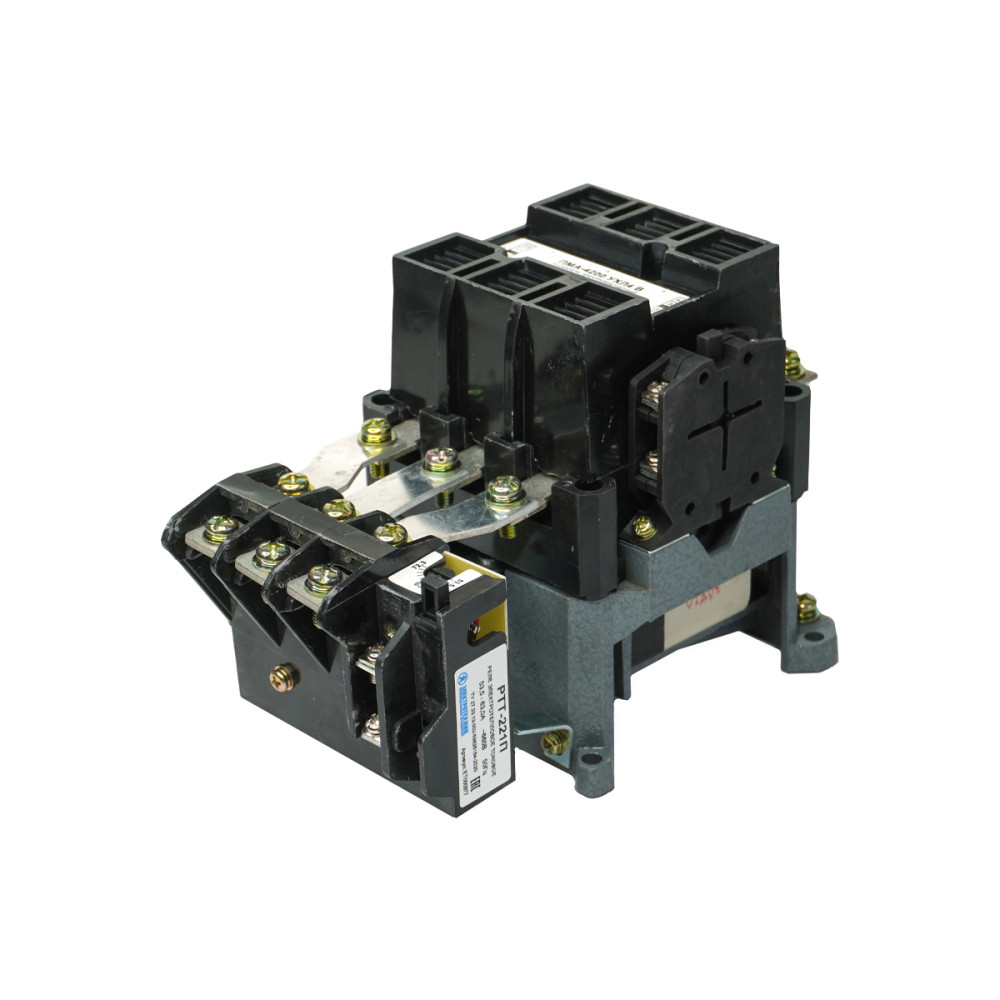

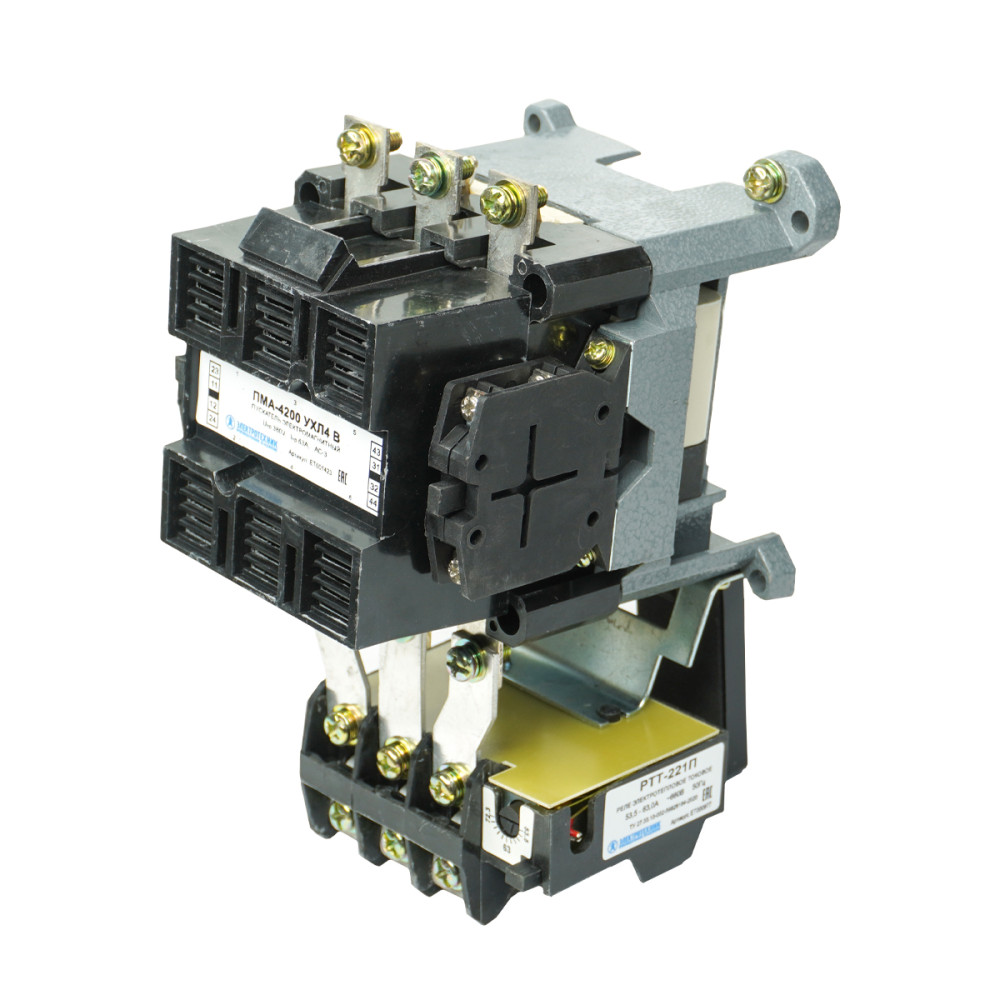

ПМА-4200 УХЛ4 В, 220В, 2з+2р, 63А, нереверсивный, с реле РТТ-221П 53,5-63,0А, IP00, пускатель электромагнитный (ЭТ)

Характеристики Еlk

• Высота, мм 142
• Диапазон напряжения управления при отпускании (0,3-0,6) Uc
• Диапазон напряжения управления при срабатывании (0,85-1,1) Uc
• Диапазон токовой уставки, A 53,5-63,0
• Длина, мм 111,5
• Исполнение Нереверсивный
• Категория применения AC-1, AC-3
• Климатическое исполнение и категория размещения УХЛ4
• Количество и тип дополнительных контактов 2з+2р
• Количество полюсов 3
• Коммутационная износостойкость, циклов ВО 300 000
• Механическая износостойкость, циклов ВО 5 000 000
• Наличие механической блокировки Нет
• Наличие реле защиты Есть
• Номинальная мощность при напряжении 220В (AC-3) P, кВт 18,5
• Номинальная мощность при напряжении 380В (AC-3) P, кВт 30
• Номинальная мощность при напряжении 660В (AC-3) P, кВт 37
• Номинальное импульсное напряжение Uimp, кВ 6
• Номинальное напряжение изоляции, В 660
• Номинальное напряжение катушки управления, Uc, В 220
• Номинальное рабочее напряжение, Ue, В 380
• Номинальное сечение внешних проводников вспомогательных контакто 0,75-2,5
• Номинальное сечение внешних проводников главных контактов, мм² 6,0-25,0
• Номинальный рабочий ток Ie (АС-3), при 380В, А 63
• Номинальный рабочий ток Ie (АС-3), при 660В, А 40
• Рабочее положение Вертикальная плоскость с отклонением не более 15º в любую сторону
• Размер резьбы винта вспомогательных контактов, мм М3,5
• Размер резьбы винта главных контактов, мм М6
• Степень защиты IP00
• Тип подключения вспомогательных цепей Винтовое соединение
• Тип реле РТТ-221П
• Условия использования В помещениях с регулируемыми климатическими условиями
• Условный тепловой ток Ith, А 70
• Ширина, мм 205
