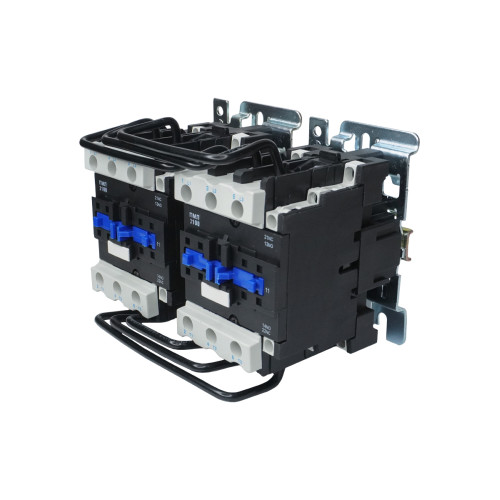

ПМЛ-3500 УХЛ4 Б, 380В/50Гц, 2р+2з, 40А, реверсивный, без реле, IP00, пускатель электромагнитный (ЭТ)
Пускатели электромагнитные малогабаритные серии ПМЛ предназначены для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В переменного тока частотой 50 и 60 Гц.
* Способ монтажа, как на DIN-рейку, так и на монтажную панель;
* Пускатели обладают повышенной износостойкостью и малым значением переходного сопротивления контактов за счёт применения контакт-деталей на основе серебра, и покрытий на контактной группе;
* Широкий ассортимент пускателей серии ПМЛ;
* Специальная технология изготовления магнитной системы, повышающая надёжность работы пускателей.
Документация и файлы
- 99 01 Краткое руководство по эксплуатации серии ПМЛ 10-95А.pdf
- 99 01 Структура условного обозначения серии ПМЛ 10-95А.pdf
- 99 01 Технические характеристики серии ПМЛ 10-95А.pdf
- 99 02 Каталог производителя серии ПМЛ 10-95А.pdf
- 99 02 Листовка серии ПМЛ 10-95А.pdf
- 99 03 Сертификат соответствия серии ПМЛ 10-95А.pdf
- 99 01 Габаритные и установочные размеры серии ПМЛ 10-95А.pdf
Характеристики Еlk
- Время срабатывания, мс 22±8
- Высота, мм 112
- Диапазон напряжения управления при отпускании (0,3-0,6) Uc
- Диапазон напряжения управления при срабатывании (0,85-1,1) Uc
- Длина, мм 127
- Исполнение Реверсивный, с механическое блокировкой, без реле
- Категория применения АС-3, АС-4
- Климатическое исполнение и категория размещения УХЛ4
- Количество полюсов 3
- Коммутационная износостойкость, циклов ВО 300 000
- Механическая износостойкость, циклов ВО 8 000 000
- Номинальная мощность при напряжении 380В (AC-3) P, кВт 18,5
- Номинальная мощность при напряжении 660В (AC-3) P, кВт 30
- Номинальное импульсное напряжение Uimp, кВ 6
- Номинальное напряжение изоляции, В 660
- Номинальное напряжение катушки управления, Uc, В 380В (50/60Гц)
- Номинальное рабочее напряжение, Ue, В 220, 380, 660
- Номинальное сечение внешних проводников вспомогательных контакто 0,75-2,5
- Номинальный рабочий ток Ie (АС-3), при 380В, А 40
- Рабочее положение Вертикальное, с возможным отклонением по горизонтали ±30°
- Размер резьбы винта главных контактов, мм М6
- Степень защиты IP00
- Температура эксплуатации, °C -40...+50
- Тип вспомогательных контактов 2р+2з(2nc+2no)
- Тип корпуса Без корпуса
- Тип напряжения управления Переменный (АС)
- Тип подключения вспомогательных цепей Винтовое соединение
- Условия использования Относительная влажность воздуха не более 80% при температуре +25ºC
- Условный тепловой ток Ith, А 45
- Ширина, мм 165
5520.00р.
- На складе
- Код товара: ET515408
