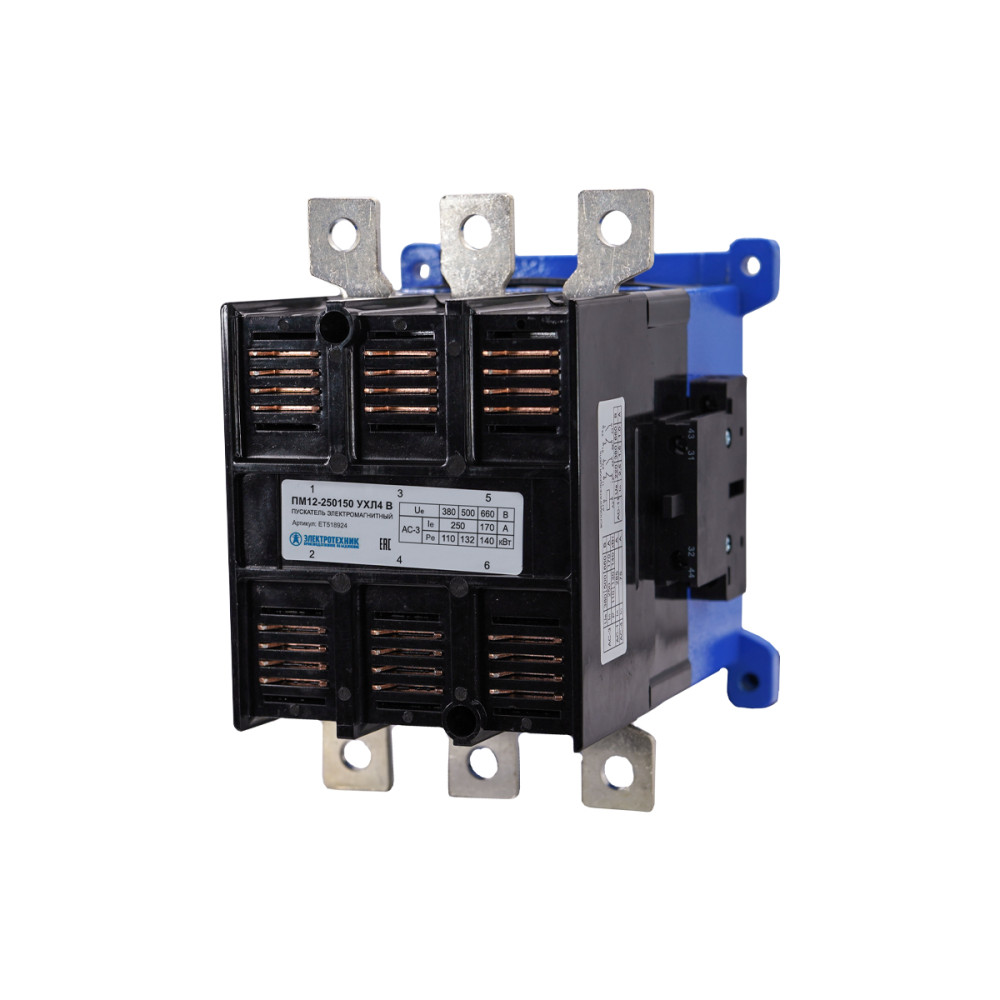

ПМ12-250150 УХЛ4 В, 380В/50Гц, 2з+2р, 250А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ)

Характеристики Еlk

• Время срабатывания, мс 15-35
• Высота, мм 187
• Диапазон напряжения управления при отпускании (0,3-0,75) Uc
• Диапазон напряжения управления при срабатывании (0,85-1,1) Uc
• Длина, мм 145
• Исполнение Нереверсивный
• Категория применения AC-1, AC-3
• Климатическое исполнение и категория размещения УХЛ4
• Количество полюсов 3
• Коммутационная износостойкость, циклов ВО 200 000
• Механическая износостойкость, циклов ВО 5 000 000
• Номинальная мощность при напряжении 380В (AC-3) P, кВт 110
• Номинальная мощность при напряжении 500В (AC-3) P, кВт 132
• Номинальная мощность при напряжении 660В (AC-3) P, кВт 150
• Номинальное импульсное напряжение Uimp, кВ 8
• Номинальное напряжение изоляции, В 660
• Номинальное напряжение катушки управления, Uc, В 380В (50/60Гц)
• Номинальное рабочее напряжение, Ue, В 380, 500, 660
• Номинальное сечение внешних проводников вспомогательных контакто 0,75-2,5
• Номинальный рабочий ток Ie (АС-3), при 380В, А 250
• Номинальный рабочий ток Ie (АС-3), при 500В, А 235
• Номинальный рабочий ток Ie (АС-3), при 660В, А 170
• Рабочее положение Вертикальное, с возможным отклонением по горизонтали ±30°
• Размер резьбы винта главных контактов, мм М10
• Степень защиты IP20
• Температура эксплуатации, °C -25...+55
• Тип вспомогательных контактов 3
• Тип корпуса Без корпуса
• Тип напряжения управления Переменный (АС)
• Тип подключения вспомогательных цепей Винтовое соединение
• Условия использования Относительная влажность воздуха не более 80% при температуре +25ºC
• Условный тепловой ток Ith, А 285
• Ширина, мм 185
