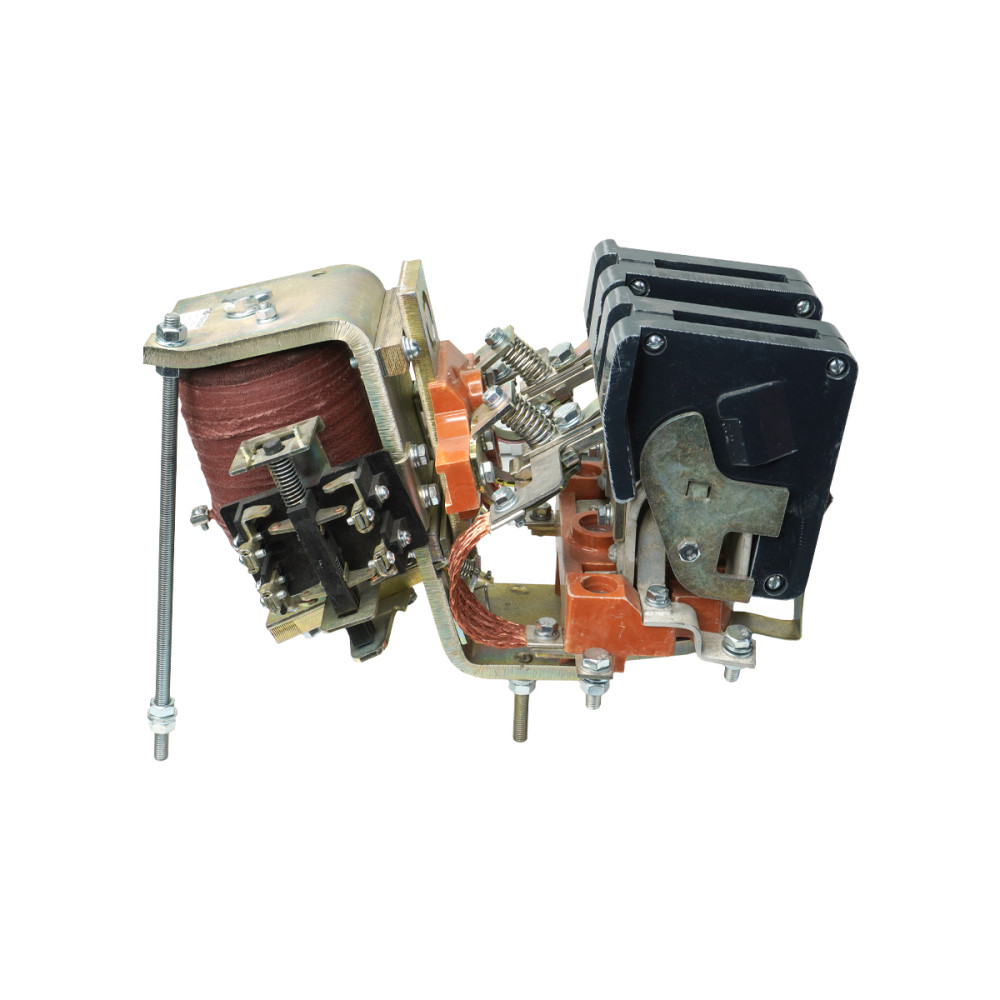

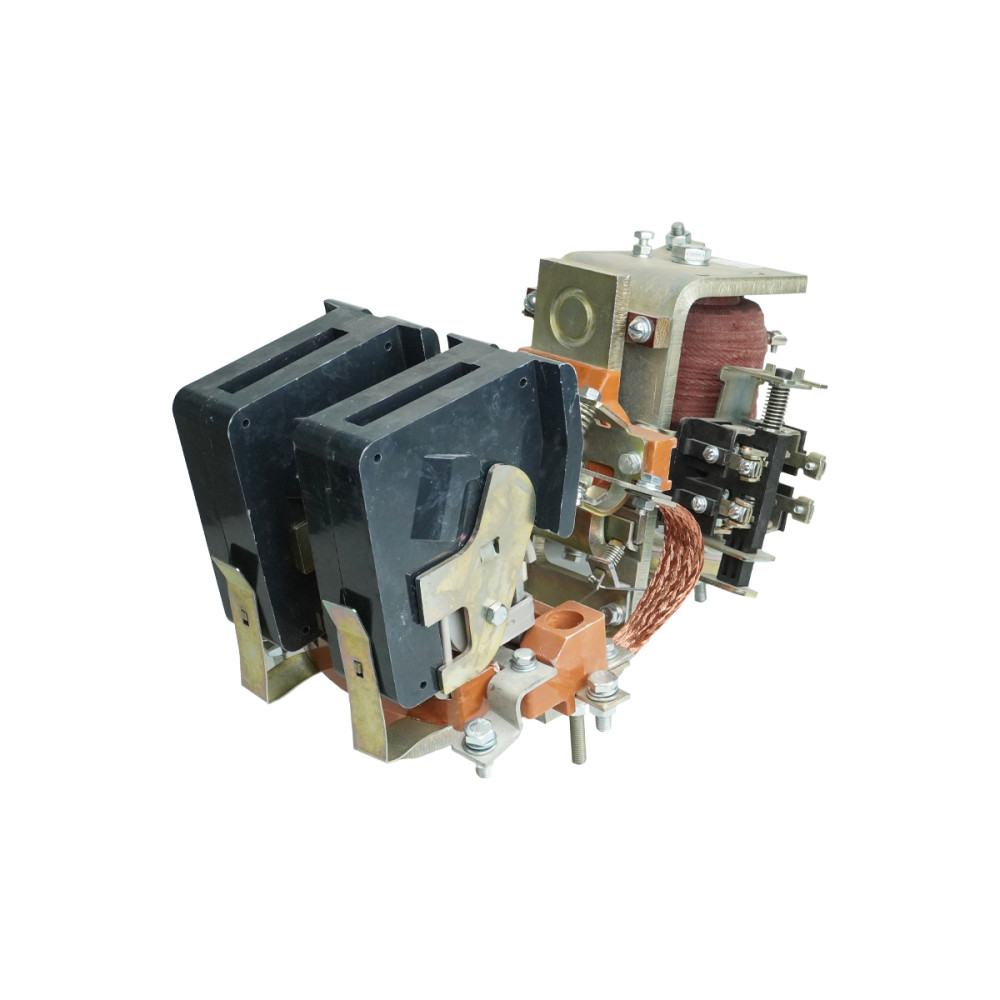

КТПВ-623 У3, 160А, 220В, 2з+1р, режим повторно-кратковременный, переднее присоединение, IP00, контактор электромагнитный

4694355431013

Описание
Характеристики

Производим и поставляем. Товар сертифицирован. Контакторы электромагнитные серии КТПВ-600 предназначены для включения и отключения электрических цепей в стационарных установках. Номинальное напряжение главных контактов, 380В переменного тока с частотой 50 и 60 Гц; 440В для климатического исполнения Т3. Номинальный ток главной цепи: 160А для КТПВ-623; 250А для КТПВ-624. Номинальное напряжение втягивающей катушки, 110В либо 220В постоянного тока. Контакторы могут быть исполнены при других напряжениях втягивающих катушек по согласованию с заводом-изготовителем. Контакторы КТПВ-623 и КТПВ-624 изготовляются с 2 "З" главными контактами с дугогашением. Контакторы изготовляются с 2 "З" и 2 "Р" блок - контактами, с 2 "З" и 1 "Р" блок-контактами или без них. Конструкция блок-контактов, примененных на контакторах, позволяет при монтаже или в условиях эксплуатации производить пересборку элементов за счет изменения положения "З" и "Р" контактов в пределах указанного количества, при этом число размыкающих контактов должно быть не более 2-х от общего числа контактов вспомогательной цепи. Два однотипных контактора, установленные рядом, можно механически блокировать. При этом правый контактор, к которому с левой стороны крепится механическая блокировка, допускает установку блок-контактов только с правой стороны. Максимальная допустимая частота включений в час - 1200. Коммутационная износостойкость, млн. циклов ВО - 0,2. Механическая износостойкость, млн. циклов ВО - 3,0. Потребляемая мощность, 55Вт для КТПВ-623; 75Вт для КТПВ-624. Режим работы - продолжительный, прерывисто-продолжительный и повторно-кратковременный и кратковременный. Контакторы для продолжительного режима работы имеют контакты с серебряными вставками. Контакторы изготавливаются без плит и допускают установку как на изоляционных или металлических заземленных плитах, так и на рейках. Присоединение внешних проводников - переднее и заднее. Климатическое исполнение - У3, ХЛ3 и Т3 по ГОСТ15150-69. Степень защиты - IР00. НТД - ТУ 16-524.024-80. - Надёжная проверенная конструкция - Безопасность эксплуатации - Длительный срок службы - Минимальные затраты на обслуживание.

Документация и файлы

Характеристики Еlk

Высота, мм 340
Длина, мм 205
Климатическое исполнение и категория размещения У3
Коммутационная износостойкость, циклов ВО 200 000
Контактная группа 2з+1р (2no+1nc)
Масса, кг 14
Механическая износостойкость, циклов ВО 3 000 000
Наименование изделия контактор электромагнитный КТПВ
Номинальное напряжение катушки управления, Uc, В 220В (DC)
Номинальное рабочее напряжение, Ue, В 380В (АС)
Номинальный рабочий ток, Iе, A 160
Режим работы, ПВ повторно-кратковременный
Род тока включающей катушки постоянный
Род тока цепи управления переменный (AC)
Способ подсоединения переднее
Степень защиты IP00
Тип Контактор электромагнитный переменного тока
Условия использования В закрытых помещениях
Ширина, мм 205

В наличии на складе: 12 шт.

склад Мск: 12 шт.

40140.00р.

На складе
Код товара: ET543101
Артикул: 4694355431013
