Блок автоматического ввода резерва ATS-1206/32

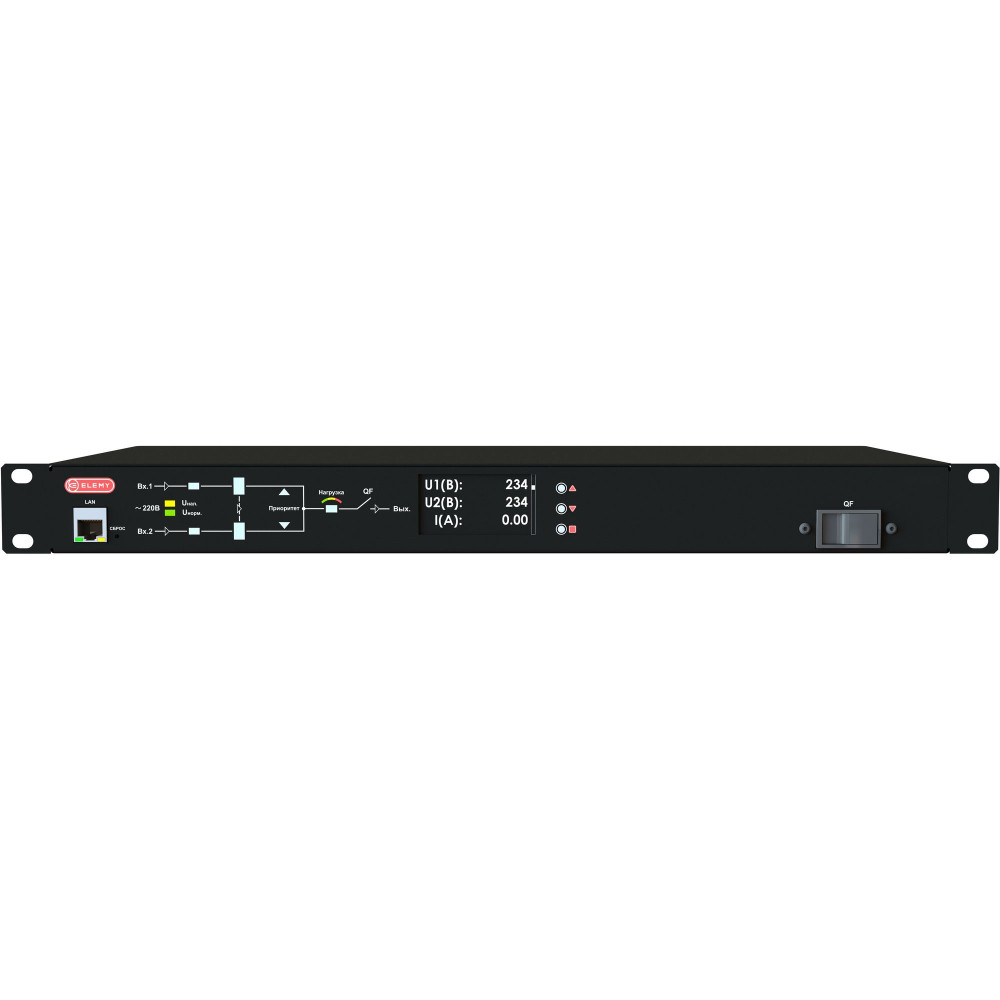

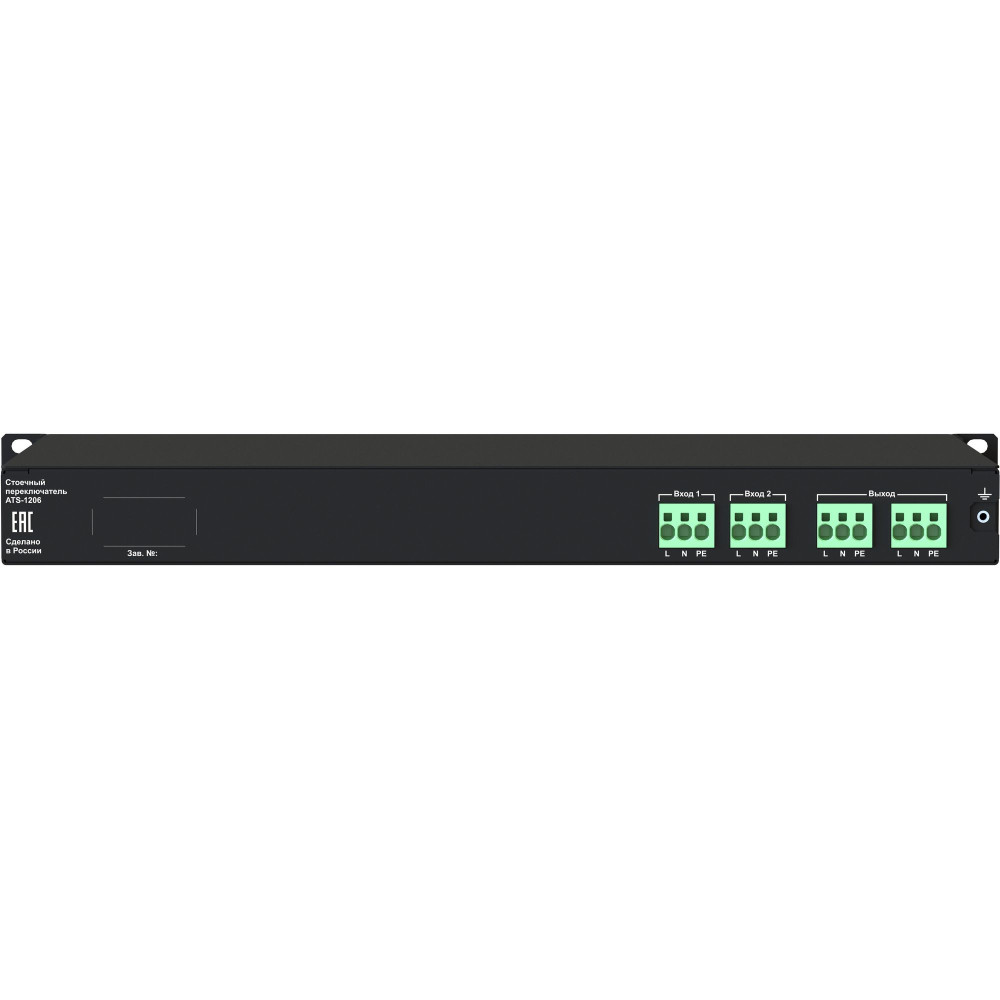

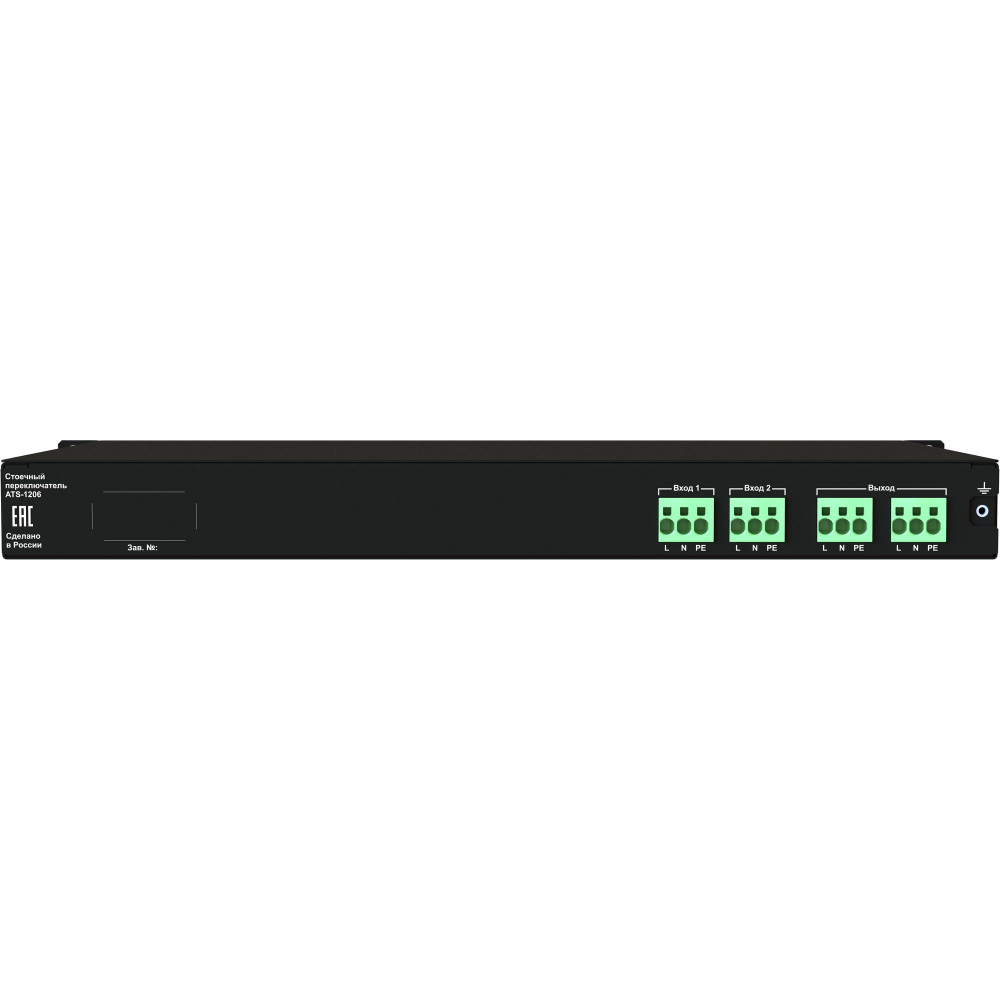

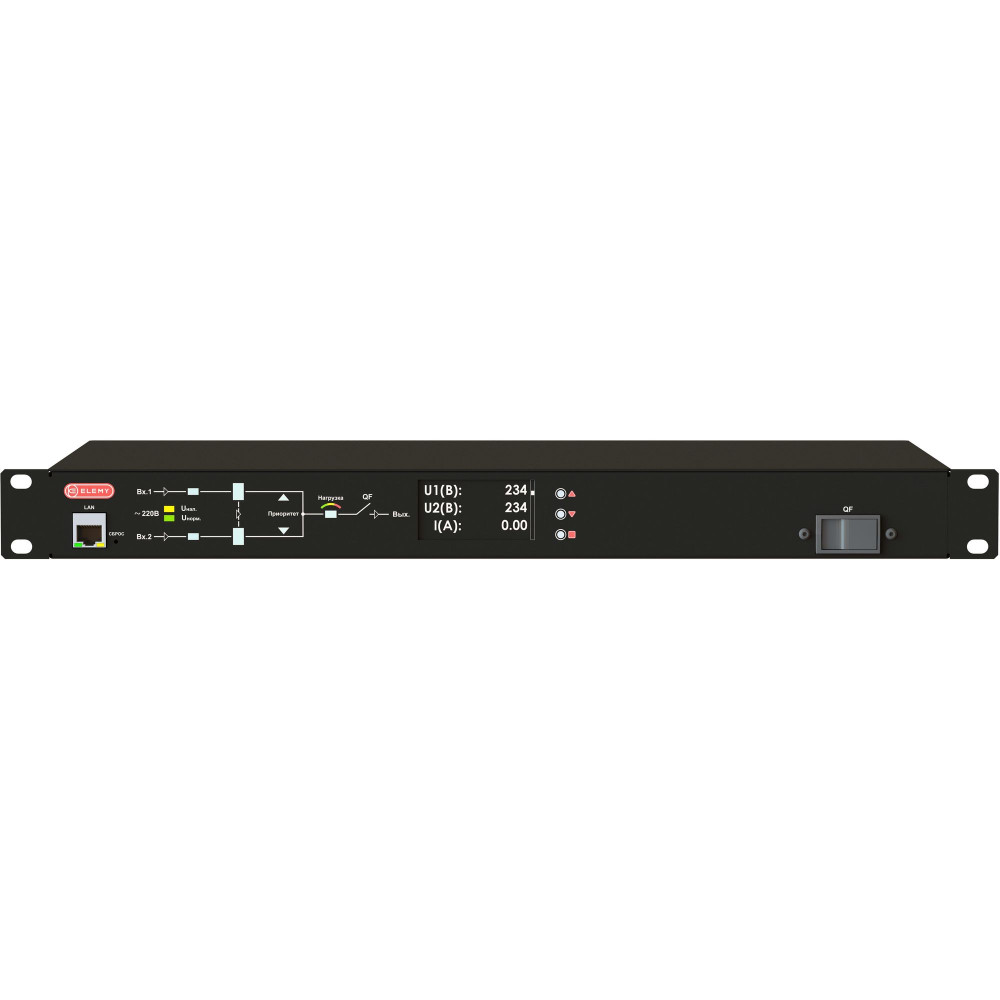

Автоматический стоечный переключатель ATS-1206/32 предназначен для резервирования питания ответственного оборудования с одним входом (блоком) питания. Прибор имеет два входа подключаемых к двум независимым источникам переменного тока с номинальным напряжением 230V и один выход для питания нагрузки разнесенный на два клеммника. Все подключения питающих и отходящих проводников, в данной модели прибора, выполняются быстрозажимными клеммами. Клеммы установлены на задней панели прибора. В модели реализована возможность цифровой настройки уставок, выбор двух режимов переключения (изменяются пользователем) – плавный и быстрый, возможность изменения приоритетного ввода. Управление производится с передней панели прибора или через Web-интерфейс. Локальное управление с панели может быть заблокировано администратором. Наличие защитного автоматического выключателя на выходе снижает вероятность полного отключения питания в стойке с оборудованием и защищает цепи прибора от повреждения при коротком замыкании в нагрузке или перегрузке. В модели предусмотрена возможность наблюдения за работой прибора и параметрами питающих сетей на встроенном дисплее или по сети Ethernet. Прибор легко интегрируется в системы мониторинга верхнего уровня: DCIM или SCADA. Дисплей позволяет в режиме реального времени видеть текущие параметры электропитания. Для увеличения ресурса дисплея предусмотрено его гашение при долгом простое. Прибор обеспечивает надежное питание потребителя (подключенного оборудования) от одного из двух источников напряжения, защищает оборудование от выхода из строя по причине понижения или повышения напряжение на любом источнике сверх допустимого для потребителя. Может быть использован в качестве аварийного байпаса для источника бесперебойного питания. Рекомендуется для применения в системах электроснабжения телекоммуникационного оборудования, комплексов хранения, обработки и передачи данных, устройств автоматики и управления промышленным оборудованием и технологическими процессами. Модернизация модели ATS-1204/32. Прибор позволяет подключить нагрузку через один клеммный выход (32 А) Минимальное пространство в IT-стойке: 1U 19" Переключение между вводами происходит за 10-12 мс Удаленный мониторинг состояния вводов и параметров сети Ключевые параметры сети выводятся на OLED-дисплей Интеграция с системами верхнего уровня (SCADA/DCIM) по протоколам: SNMP и ModBus-TCP Управление устройством с лицевой панели и в web-интерфейсе Низкопрофильный магнито-гидравлический автомат с защитой от случайного выключения Характеристики модели ATS-1206/32 Мониторинг: Web/SNMP/ Modbus-TCP Подключение вводов: (2) Клемма Подключение нагрузки: (2) Клемма Напряжение питания номинальное, VAC: 200…240 Напряжение питания допустимое, VAC*: 120…420 Частота напряжения питания, Hz**: 35…75 Потребляемая мощность максимальная, W: 8 Диапазон регулирования уставок напряжения на входах, %: 70…130 Гистерезис уставок по напряжению, VAC: 5 Электрическая прочность на открытых силовых контактахустройства, VAC: 2000 Измеряемые параметры доступные для контроля пользователем: U(VAC), I(A), F(Hz) Диапазон измеряемого напряжения, VAC (RMS): 20…420 Диапазон измеряемого тока, A (RMS): 0.1…36 Диапазон измеряемой частоты, Hz: 35…75 Точность измерения напряжения, не хуже, %: 1 Точность измерения тока, не хуже, %: 1 Точность измерения частоты, не хуже, %: 0,1 Расчетные параметры доступные для контроляпользователем***: P(W), Q(VAR), S(VA), COSφ Суммарный ток нагрузки по выходам (для категории АС-1), неболее, А: 32 Ток нагрузки на каждый из выходов (для категории АС-1), неболее, А: 32 Суммарный ток нагрузки, для категории АС-3, не более, А: 6,5

Дополнительные коды и классификаторы

• Line Code (код линейки): 4IS
