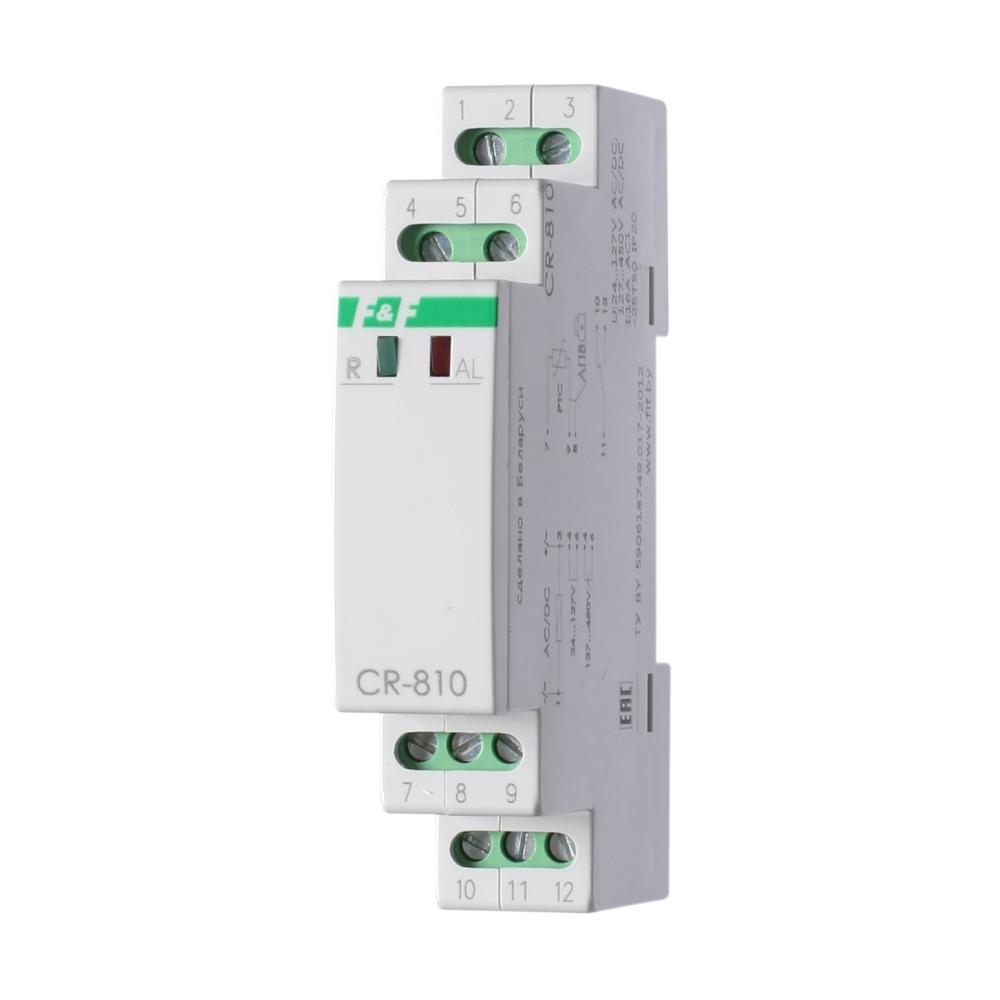

Реле защиты электродвигателей термисторное CR-810

EA05.002.001

Описание
Характеристики

Монтаж на DIN-рейку. Для контроля температуры обмоток и защиты от перегрева электродвигателей, генераторов, трансформаторов, оснащенных температурными датчиками (термисторами). Применяется в электроустановках оснащенных датчиками температуры. Если температура обмоток и напряжение питания реле в пределах нормы, контакты исполнительного реле замкнуты, нагрузка подключается к сети питания. С увеличением температуры обмоток электроустановки сопротивление цепи датчиков возрастает, и при превышении значения 3000 Ом нагрузка отключается от сети питания. Реле включается автоматически при понижении температуры электроустановки. Функцию автоматического повторного включения можно отключить установив перемычку на клеммы 8-9. Также реле отключает нагрузку от сети питания при понижении сопротивления цепи датчиков ниже 100 Ом (короткое замыкание) или при отключении напряжения питания самого реле. Температурные датчики (термисторы) соединяются между собой последовательно.
Нормативный документ: ТУ BY 590618749.027-2017
Преимущества: Индикация режимов работы|Возможность блокировки повторного запуска|Напряжение питания - 24..450 В AC/DC|Контакт - 1NO/NC (16 A)

Документация и сертификаты

Характеристики Е

Высота, мм 90
Глубина, мм 65
Диапазон рабочих температур от -25 до +50
Индикация Световая
Климатическое исполнение УХЛ4
Количество контактов 1
Количество модулей DIN 1
Количество переключающих контактов 1
Количество фаз 1
Коммутируемый ток, А 16
Масса, кг 0.08
Напряжение питания 230
Напряжение, В 220
Номинальный ток, А 16
Род тока Переменный (AC)
Способ монтажа DIN-рейка
Степень защиты IP20
Тип изделия Реле защиты электродвигателя,Реле защиты электродвигателя
Тип контактов НО/НЗ
Тип монтажной рейки 35x15, 35x7.5
Тип подключения Винтовое
Установка Внутрь шкафа
Ширина, мм 18

В наличии на складе: 267 шт.

склад E: 42 шт.

склад Р: 225 шт.

3120.00р.

На складе
Код товара: EA05.002.001
Артикул: EA05.002.001
