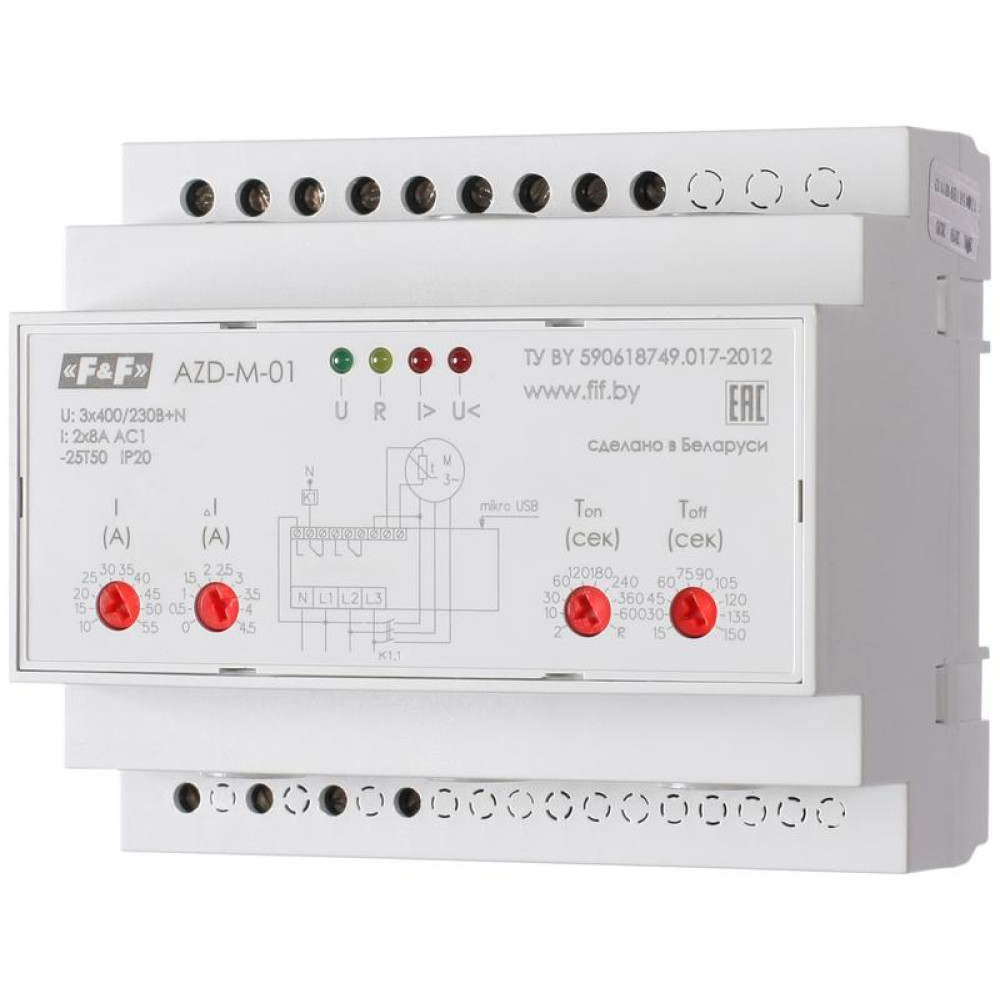

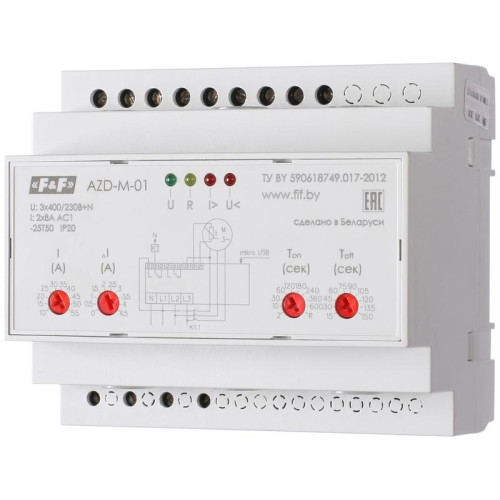

Автомат защиты электродвигателей AZD-M исп.1 10-59.5 А микропроцессорн. защита трехфазн. двигателей до 30кВт с транс. тока более 30кВт USB порт. 3х400/230+N 2х8А 2х1P IP20 F&F EA05.004.001

Реле защиты электродвигателей серии "AZD" Монтаж на DIN-рейку. Предназначено для непрерывного контроля токов в цепях питания 3-х фазных электроустановок (ЭУ) переменного тока промышленной частоты 50 Гц напряжением 3x400/ 3x230В+N (асинхронных электродвигателей, трансформаторов и другого электрооборудования) и защитного отключения при возникновении аварийных режимов работы. Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях: - перегрузка по току недопустимой продолжительности – поломка или заклинивание приводных механизмов, разрушение подшипников и пр.; - недопустимое снижение нагрузки – поломка приводных механизмов, сухой ход насоса и т.п.; - при обрыве любой фазы; - при недопустимой асимметрии токов; - при работе на пониженном или повышенном напряжении; - при перегреве ЭУ; - при недопустимой асимметрии фазных напряжений; - при коротком замыкании. Принцип работы Если контролируемые параметры в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания. Особенности: диапазон контролируемых токов ЭУ в пределах 10-59,5А; защита трехфазных электродвигателей мощностью до 30 кВт (с трансформатором тока электродвигатели мощностью более 30 кВт); предпусковой контроль изоляции обмоток; контакт - 2NO/NC (2x8 А); напряжение питания 3x400/ 3x230В+N; USB-порт для программирования и считывания параметров для подключения компьютера.

---

Документация и сертификаты

• Сертификат № ЕАЭС BY/112 02.01. ТР004 013.01 00016
• Сертификат № ЕАЭС BY/112 02.01. ТР004 013.01 00016
