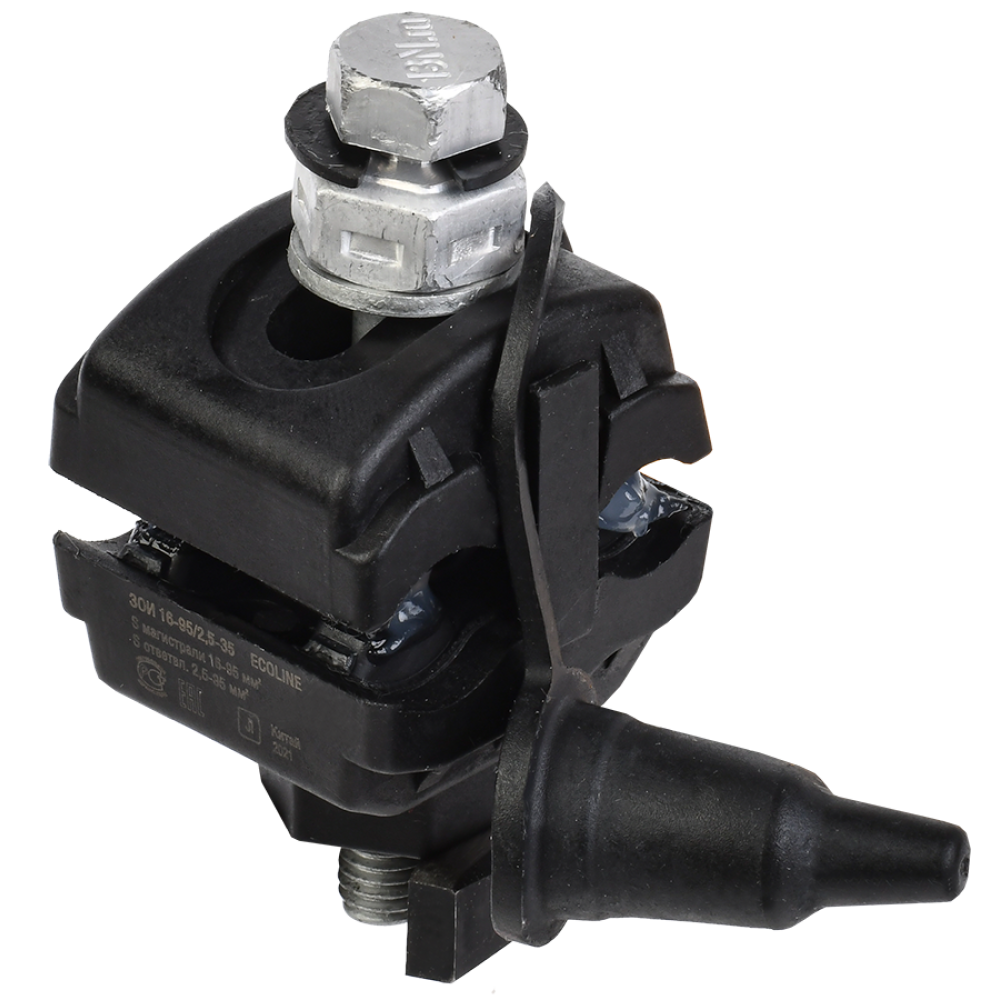

ОформитьЗажим ответвительный изолированный ЗОИ 16-95/2,5-35 GENERICA
369
Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.
Преимущества
- При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
- При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
- Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
Документация и сертификаты
Сертификаты
Паспорта и РЭ
Информационные материалы

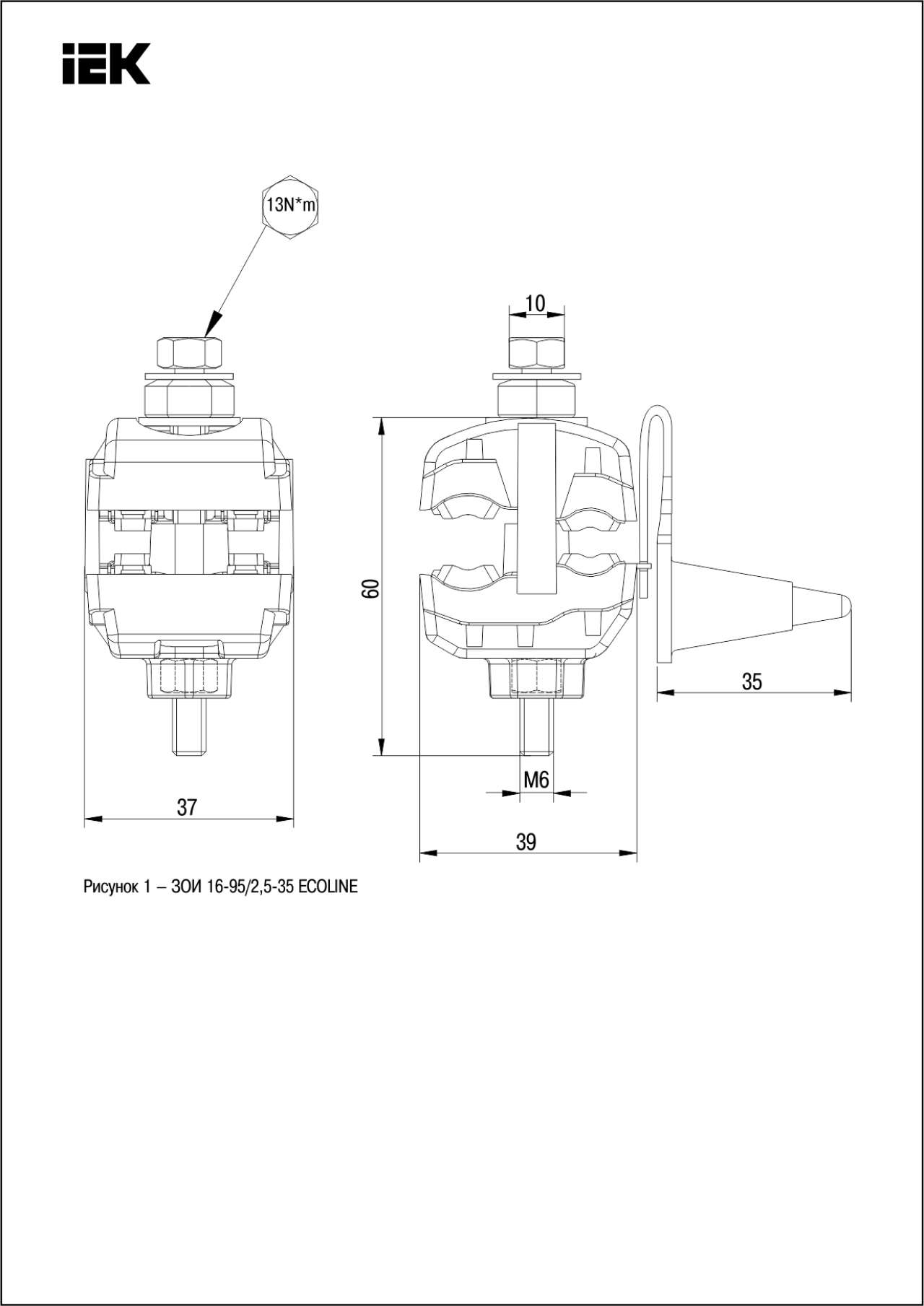

Дополнительные изображения
Характеристики ИЕК
- class Ответвительный зажим или сжим
- Вес 0,089
- Высота 60.0
- Гарантийный срок, Лет 5
- Длина 37
- Момент срыва головки болта при монтаж каб линий 13
- Момент срыва головки болта при монтаже 13
- Момент срыва головки болта при монтаже СИП 13
- Номин напряжение 400
- Номин напряжение изоляции Ui 6000
- Номин поперечное сечение ответвления 2,5...35
- Номин поперечное сечение переходной секции 16...95
- Номин ток зажима 95
- Номинальное поперечное сечение ответвления, SM / RM 2,5...35
- Номинальное сечение главного провода, SE 16...95
- Со срывной головкой болта Да
- Срок службы, Лет 40
- Температура эксплуатации -60...80
- Тип изделия/компонента Сжим ответвительный
- Тип соединения Прочее
- Ширина 39
В наличии на складе: 55150 шт.
склад Мск: 55150 шт.
230.00р.
- На складе
- Код товара: UZA-11-D02-D35-ECLN
- Артикул: 369
