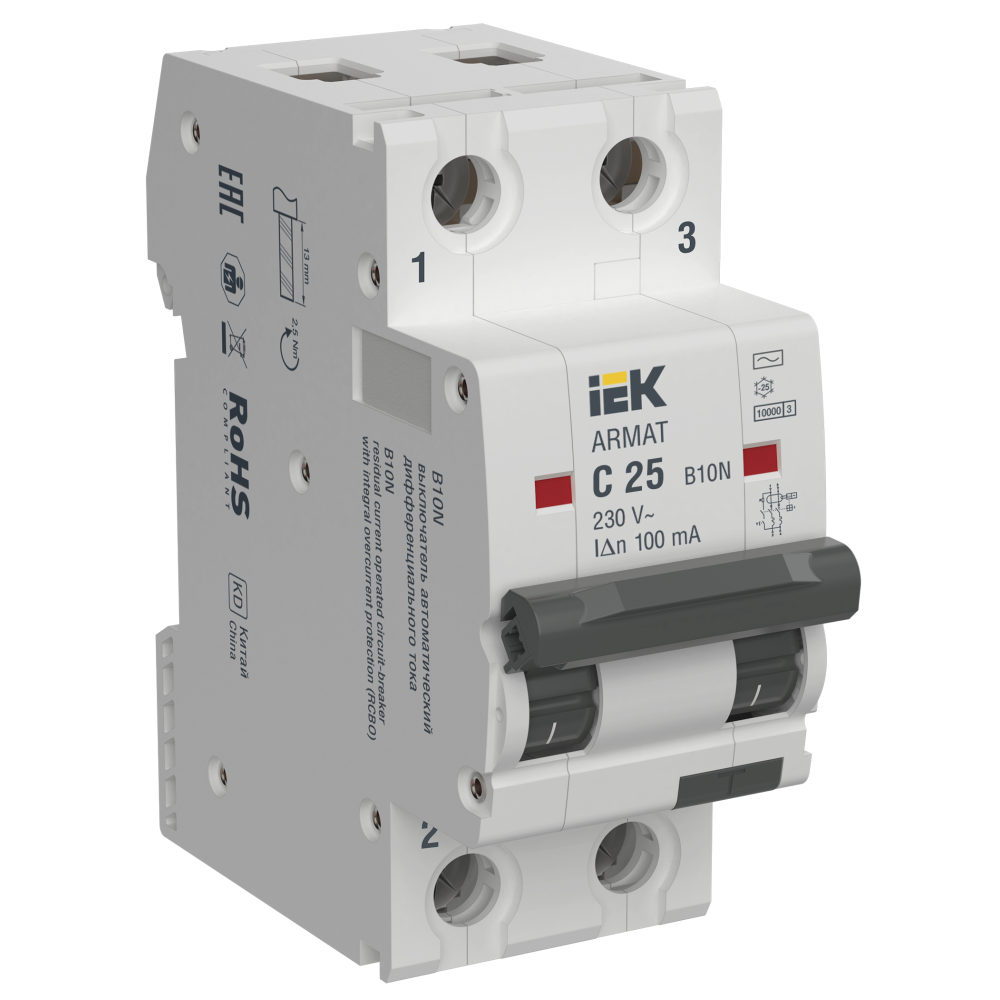

ARMAT Автоматический выключатель дифференциального тока B10N 2P C25 100мА тип AC IEK

1458

Описание
Характеристики

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B10N - надежное решение для промышленности, энергетики и бытового применения. B10N функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля. Номинальная наибольшая отключающая способность 10 кА гарантирует надежную работу устройства даже при высоких токах короткого замыкания. Топология полюсов B10N 2P означает, что функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе. Независимый механизм свободного расцепления с мгновенной коммутацией обеспечивает безопасное включение, а защитная шторка исключает неправильное подключение и ошибку при монтаже. Подключение шинами PIN и FORK реализовано сверху и снизу устройства. B10N позволяет присоединять любые дополнительные модульный устройства ARMAT серии AUX. Модельный ряд включает в себя устройства с номинальными токами от 8 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальными дифференциальными токами отключения 30, 100, 300 мА.

Преимущества

Электромеханический тип АДВТ - функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля.
Топология полюсов 2P - функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе.
Номинальная наибольшая отключающая способность 10 кА - гарантирует надежную работу устройства даже при высоких токах короткого замыкания.
Совместимость с дополнительными устройствами ARMAT серии AUX - присоединение до 4 дополнительных устройств.
Высокая механическая прочность винтового зажима - максимальный выдерживаемый момент 5 Н·м, а наличие защитной шторки в выводе исключает неправильное подключение проводника и ошибку при монтаже.
Подключение шинами PIN и FORK как сверху так и снизу устройства.

Особенности конструкции

Наличие индикатора положения контактной группы - облегчает визуальную диагностику состояния коммутирующих контактов

Корпус из высококачественного первичного пластика - не поддерживает горение до 960 °C

Защитная шторка винтового зажима - исключает неправильное подключение проводника и ошибку при монтаже

Подключение шинами PIN и FORK - подключение шинами PIN и FORK реализовано как сверху так и снизу устройства

Напайка неподвижного контакта из композитного материала на основе серебра AgC4 и улучшенная дугогасительная система - обеспечивают высокий ресурс коммутационной износостойкости в 10 000 циклов

Топология контактной системы 2Р - функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе

Контактная система выполнена из чистой меди - что обеспечивает высокую проводимость контактного соединения

Механизм свободного расцепления с мгновенной коммутацией - снижает негативное влияние электрической дуги при включении, за счет стабильной скорости замыкания коммутирующих контактов

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Дополнительные изображения

Модели для проектировщиков

Характеристики ИЕК

class Автоматический выключатель дифференциального тока
Гарантийный срок, Лет 10
Класс токоограничения 3
Количество защищенных полюсов 2
Количество полюсов 2
Макс сечение входящего кабеля 16
Механическая износостойкость 20000
Момент затяжки винтов контактных зажимов 5
Монтажная глубина - ниши 75,6
Наличие дифференциального расцепителя Да
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 4
Номин неоткл дифференциальный ток 0,5IΔn
Номин раб напряжение 230
Номин ток 25
Номин ток утечки 0,1
Номинальная диф наибольшая вкл и откл способность 10000
Общ количество полюсов 2
Отключающая способность по EN 60898 10
Отключающая способность по IEC 60947-2 10
Отключение нейтрали Да
Рабочий режим Продолжительный
Срок службы, Лет 15
Степень загрязнения 2
Степень защиты - IP IP20
Температура эксплуатации -25...55
Тип монтажа на DIN-рейку
Тип напряжения Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Тип тока утечки Переменный (AC)
Характеристика срабатывания - кривая тока C
Частота 50 Гц
Ширина по количеству модульных расстояний 2
Электрическая износостойкость 10000

В наличии на складе: 147 шт.

склад Мск: 147 шт.

6690.00р.

На складе
Код товара: AR-B10N-2-C025C100
Артикул: 1458
