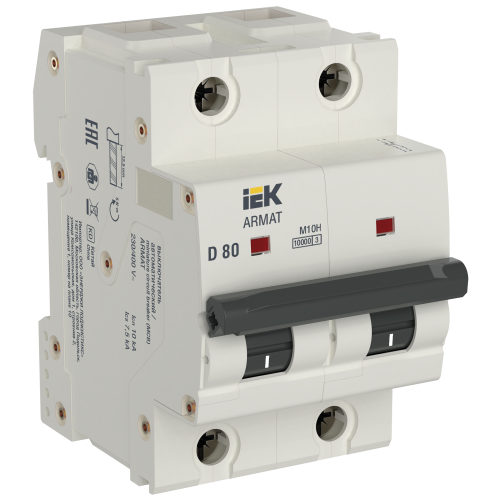

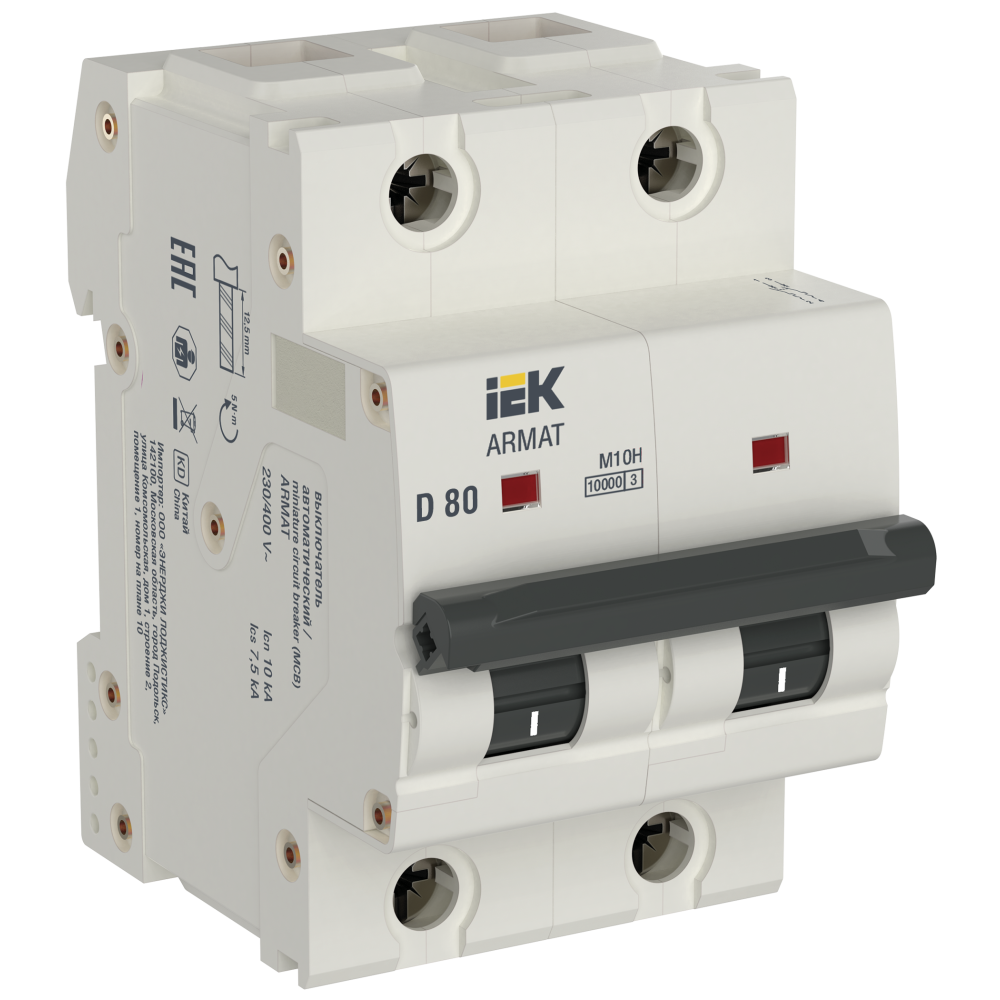

ОформитьARMAT Автоматический выключатель M10H 2P D 80A IEK
Преимущества
- Механизм свободного расцепления с мгновенной коммутацией - уменьшает негативное влияние электрической дуги при включении за счет стабильности скорости замыкания контактов.
- Увеличенная присоединительная способность выводов - до 50 мм2.
- Напайки контакт-деталей на подвижном и неподвижном контактах - увеличивают дугостойкие свойства контактной системы в момент отключения сверхтоков.
- Дугоотводящая омедненная ферромагнитная скоба - формирует траекторию движения дуги в де-ионную решетку, что ускоряет дугогашение и снижает термическое воздействие дуги на коммутирующие контакты.
- Две дугогасительные камеры с 24 пластинами в совокупности - увеличивают падение напряжения на электрической дуге в момент отключения токов короткого замыкания и ускоряют дугогашение.
- Номинальный момент затяжки клемм 5 Нм - конструкция выключателя обеспечивает номинальный момент затяжки винтовых клемм 5 Нм. Это снижает переходное сопротивление в выводе и увеличивает энергоэффективность устройства.
- Дугогасительный кокон - для эффективного отключения токов короткого замыкания коммутирующие контакты помещены в ферромагнитный дугогасительный кокон с накладками из изоляционного материала.
- Увеличенная прочность корпуса - 8 заклепок из алюминия соединяют части корпуса, для прочности и надежности конструкции, даже в момент отключения максимальных токов короткого замыкания.
- Подключение до 4 дополнительных устройств серии AUX - конструкция устройства позволяет присоединять до 4 дополнительных устройств серии AUX одновременно.
- Индикатор положения контактной группы - облегчает визуальную диагностику положения контактной группы включено/выключено.
- Дополнительный изоляционный кожух - дугогасительная камера отделена защитным кожухом, с целью увеличения изоляционных свойств, в нем организован канал, необходимый для отвода газов в момент отключения токов короткого замыкания.
Особенности конструкции
Индикатор положения контактной группы - облегчает визуальную диагностику положения контактной группы включено/выключено
Подключение до 4 дополнительных устройств серии AUX - конструкция устройства позволяет присоединять до 4 дополнительных устройств серии AUX одновременно
Две дугогасительные камеры с 24 пластинами в совокупности - увеличивают падение напряжения на электрической дуге в момент отключения токов короткого замыкания и ускоряют дугогашение
Увеличенная прочность корпуса - 8 заклепок из алюминия соединяют части корпуса, для прочности и надежности конструкции, даже в момент отключения максимальных токов короткого замыкания
Механизм свободного расцепления с мгновенной коммутацией - уменьшает негативное влияние электрической дуги при включении за счет стабильности скорости замыкания контактов
Дугоотводящая омедненная ферромагнитная скоба - формирует траекторию движения дуги в де-ионную решетку, что ускоряет дугогашение и снижает термическое воздействие дуги на коммутирующие контакты
Дугогасительный кокон - для эффективного отключения токов короткого замыкания коммутирующие контакты помещены в ферромагнитный дугогасительный кокон с накладками из изоляционного материала
Напайки контакт-деталей на подвижном и неподвижном контактах - увеличивают дугостойкие свойства контактной системы в момент отключения сверхтоков
Номинальный момент затяжки клемм 5 Нм - конструкция выключателя обеспечивает номинальный момент затяжки винтовых клемм 5 Нм. Это снижает переходное сопротивление в выводе и увеличивает энергоэффективность устройства
Увеличенная присоединительная способность выводов - до 50 мм2
Дополнительный изоляционный кожух - дугогасительная камера отделена защитным кожухом, с целью увеличения изоляционных свойств, в нем организован канал, необходимый для отвода газов в момент отключения токов короткого замыкания
Документация и сертификаты
Сертификаты
Паспорта и РЭ
Отзывы
Дополнительные изображения
Модели для проектировщиков
Характеристики ИЕК
- class Модульный автоматический выключатель
- Вес одного полюса 0,2
- Возможна дополнит комплектация Да
- Возможность присоединения шин PIN (штырь)
- Гарантийный срок, Лет 10
- Количество защищенных полюсов 2
- Количество полюсов 2
- Макс сечение входящего кабеля 50
- Мех износостойкость 20000
- Наличие дифференциального расцепителя Нет
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 6
- Номин напряжение изоляции Ui 690
- Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
- Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
- Номинальное импульсное выдерживаемое напряжение 6
- Номинальное рабочее напряжение 230/400
- Номинальный ток 80.0
- Общ количество полюсов 2
- Отключающая способность 10
- Рабочая температура окружающей среды -40...70
- Режим работы Продолжительный-S1
- Ремонтопригодность Нет
- Сечение многожильного гибкого провода 1...35
- Сечение одножильного жёсткого провода 1...50
- Срок службы, Лет 15
- Степень загрязнения 2
- Степень защиты - IP IP20
- Сфера применения Промышленное и бытовое
- Тип монтажа на DIN-рейку
- Тип напряжения Переменный (AC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Характеристика срабатывания - кривая тока D
- Частота 50
- Ширина по количеству модульных расстояний 2
- Электр износостойкость 5000
- На складе
- Код товара: AR-M10H-2-D080
- Артикул: 2001
