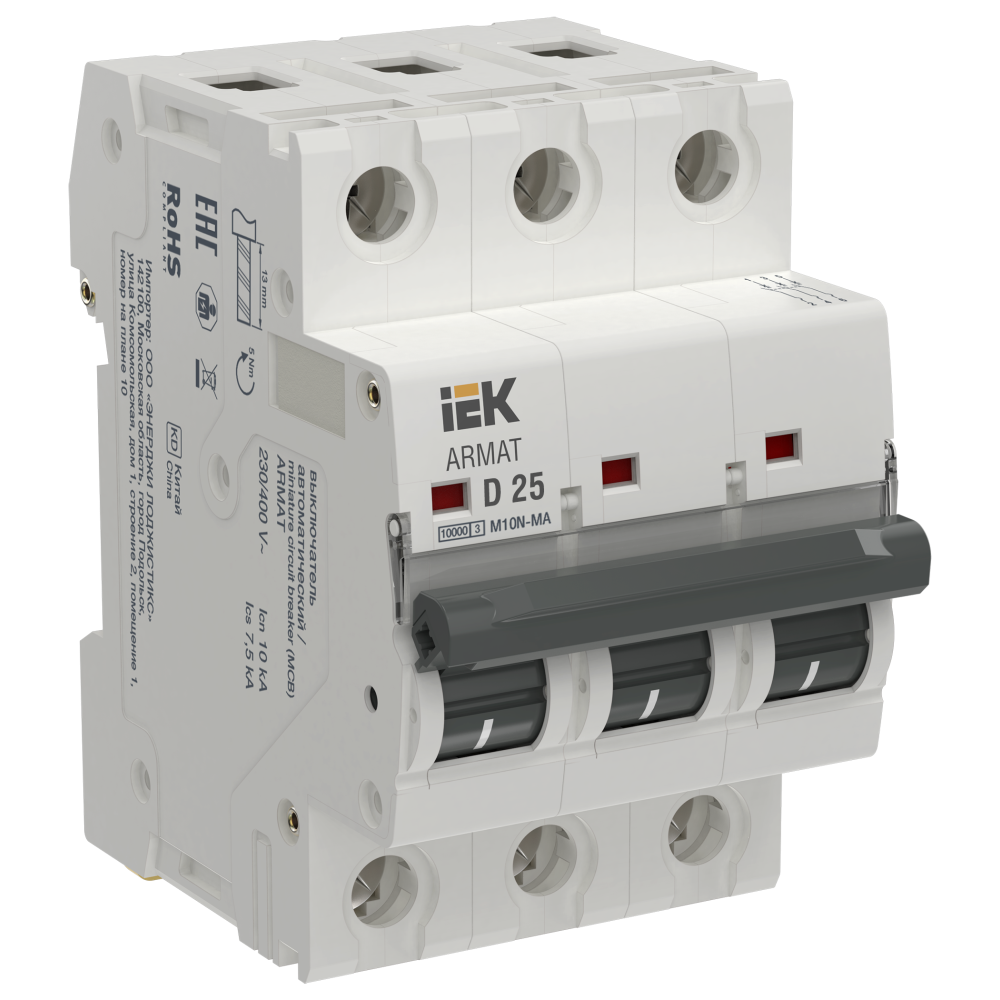

ОформитьARMAT Автоматический выключатель без теплового расцепителя M10N-MA 3P D 25А IEK
Преимущества
- Механизм свободного расцепления с мгновенной коммутацией - уменьшает негативное влияние электрической дуги при включении за счет стабильности скорости замыкания контактов.
- Напайка контакт-детали на неподвижном контакте из композита серебра - увеличивает дугостойкие свойства контактной системы в момент отключения сверхтоков и увеличивает коммутационный ресурс устройства.
- Дугоотводящая омедненная ферромагнитная скоба - формирует траекторию движения дуги в де-ионную решетку, что ускоряет дугогашение и снижает термическое воздействие дуги на коммутирующие контакты.
- Дугогасительная камера с 14 пластинами - увеличивает падение напряжения на электрической дуге в момент отключения токов короткого замыкания, что ускоряет дугогашение.
- Максимальный момент затяжки клемм 5 Нм - конструкция выключателя обеспечивает максимальный момент затяжки винтовых клемм 5 Нм. Это снижает переходное сопротивление в выводе и увеличивает энергоэффективность устройства.
- Керамические дугогасительные экраны - область коммутирующих контактов отделена керамическими защитными экранами. За счет высокой теплоемкости и дугостойкости керамики ускоряется процесс дугогашения, за счет этого увеличивается коммутационный ресурс устройства.
- Увеличенная прочность корпуса - для прочности и надежности конструкции части корпуса соединены 8 заклепками.
- Подключение до 4 дополнительных устройств серии AUX - конструкция устройства позволяет присоединять до 4 дополнительных устройств серии AUX одновременно.
- Индикатор положения контактной группы - облегчает визуальную диагностику положения контактной группы включено/выключено.
Особенности конструкции
Индикатор положения контактной группы - облегчает визуальную диагностику положения контактной группы включено/выключено.
Увеличенная прочность корпуса - для прочности и надежности конструкции части корпуса соединены 8 заклепками.
Дугогасительная камера с 14 пластинами - увеличивает падение напряжения на электрической дуге в момент отключения токов короткого замыкания, что ускоряет дугогашение.
Максимальный момент затяжки клемм 5 Нм - конструкция выключателя обеспечивает максимальный момент затяжки винтовых клемм 5 Нм. Это снижает переходное сопротивление в выводе и увеличивает энергоэффективность устройства.
Подключение до 4 дополнительных устройств серии AUX - конструкция устройства позволяет присоединять до 4 дополнительных устройств серии AUX одновременно.
Механизм свободного расцепления с мгновенной коммутацией - уменьшает негативное влияние электрической дуги при включении за счет стабильности скорости замыкания контактов.
Напайка контакт-детали на неподвижном контакте из композита серебра - увеличивает дугостойкие свойства контактной системы в момент отключения сверхтоков и увеличивает коммутационный ресурс устройства.
Керамические дугогасительные экраны - область коммутирующих контактов отделена керамическими защитными экранами. За счет высокой теплоемкости и дугостойкости керамики ускоряется процесс дугогашения, за счет этого увеличивается коммутационный ресурс устройства.
Дугоотводящая омедненная ферромагнитная скоба - формирует траекторию движения дуги в де-ионную решетку, что ускоряет дугогашение и снижает термическое воздействие дуги на коммутирующие контакты.
Документация и сертификаты
Сертификаты
Паспорта и РЭ
Отзывы
Дополнительные изображения
Модели для проектировщиков
Характеристики ИЕК
- class Модульный автоматический выключатель
- Вес одного полюса 0,12
- Возможна дополнит комплектация Да
- Возможность присоединения шин PIN (штырь), FORK (вилка)
- Гарантийный срок, Лет 10
- Количество защищенных полюсов 3
- Количество полюсов 3
- Макс сечение входящего кабеля 25
- Мех износостойкость 20000
- Наличие взрывозащиты Без взрывозащиты
- Наличие дифференциального расцепителя Нет
- Наличие теплового расцепителя Нет
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 6
- Номин напряжение изоляции Ui 500
- Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
- Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
- Номинальное импульсное выдерживаемое напряжение 6
- Номинальное рабочее напряжение 400
- Номинальный ток 25.0
- Общ количество полюсов 3
- Отключающая способность 10
- Рабочая температура окружающей среды -40...70
- Режим работы Продолжительный-S1
- Ремонтопригодность Нет
- Сечение многожильного гибкого провода 1...25
- Сечение одножильного жёсткого провода 1...25
- Срок службы, Лет 15
- Степень загрязнения 2
- Степень защиты - IP IP20
- Тип монтажа на DIN-рейку
- Тип напряжения Переменный (AC)
- Тип подключения Винтовое соединение
- Тип расцепителя Электромагнитный
- Характеристика срабатывания - кривая тока D
- Частота 50
- Ширина по количеству модульных расстояний 3
- Электр износостойкость 10000
- На складе
- Код товара: AR-M10N-MA-3-D025
- Артикул: 2510
