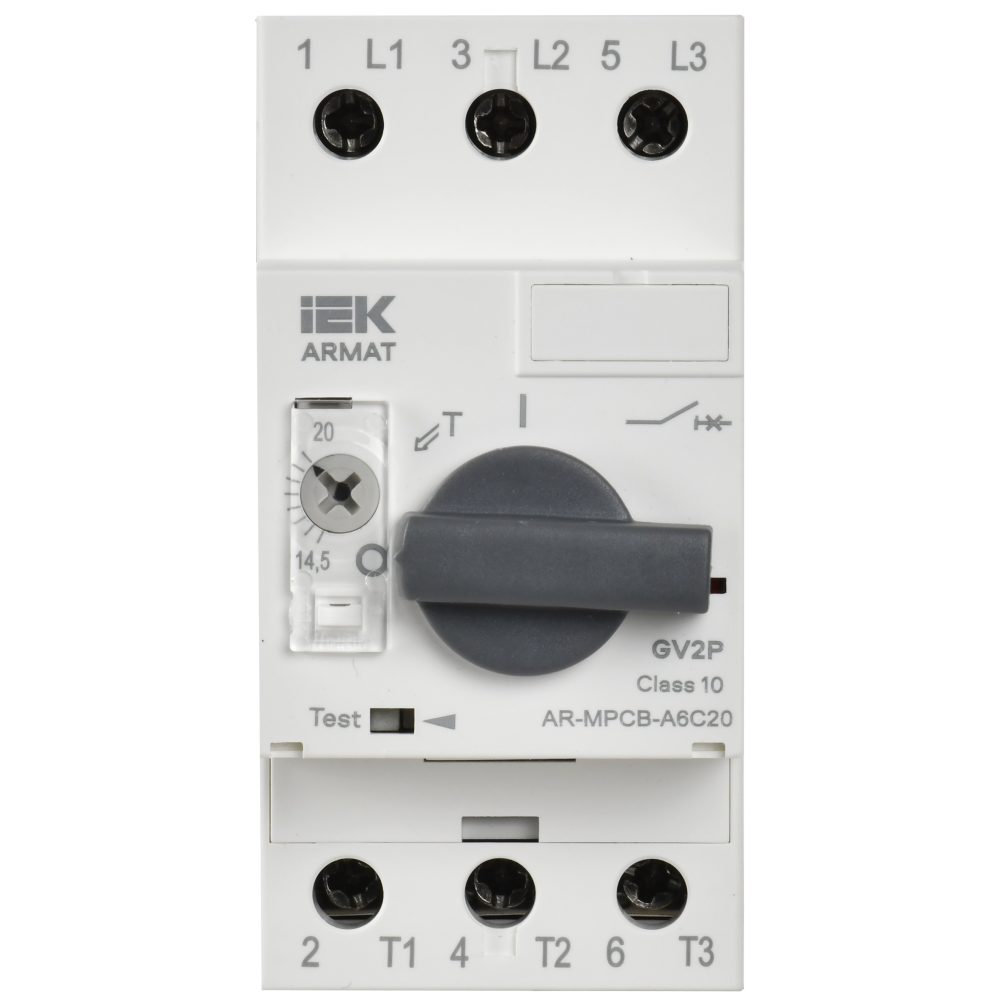

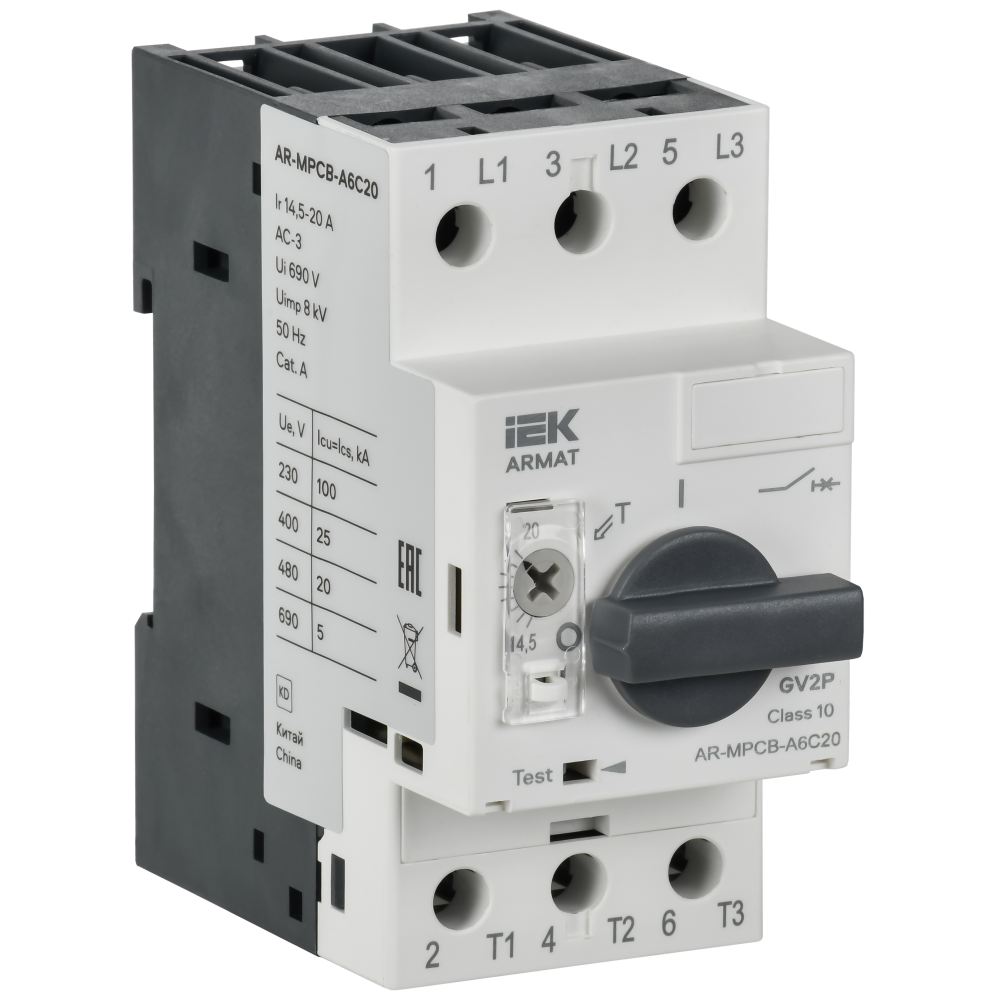

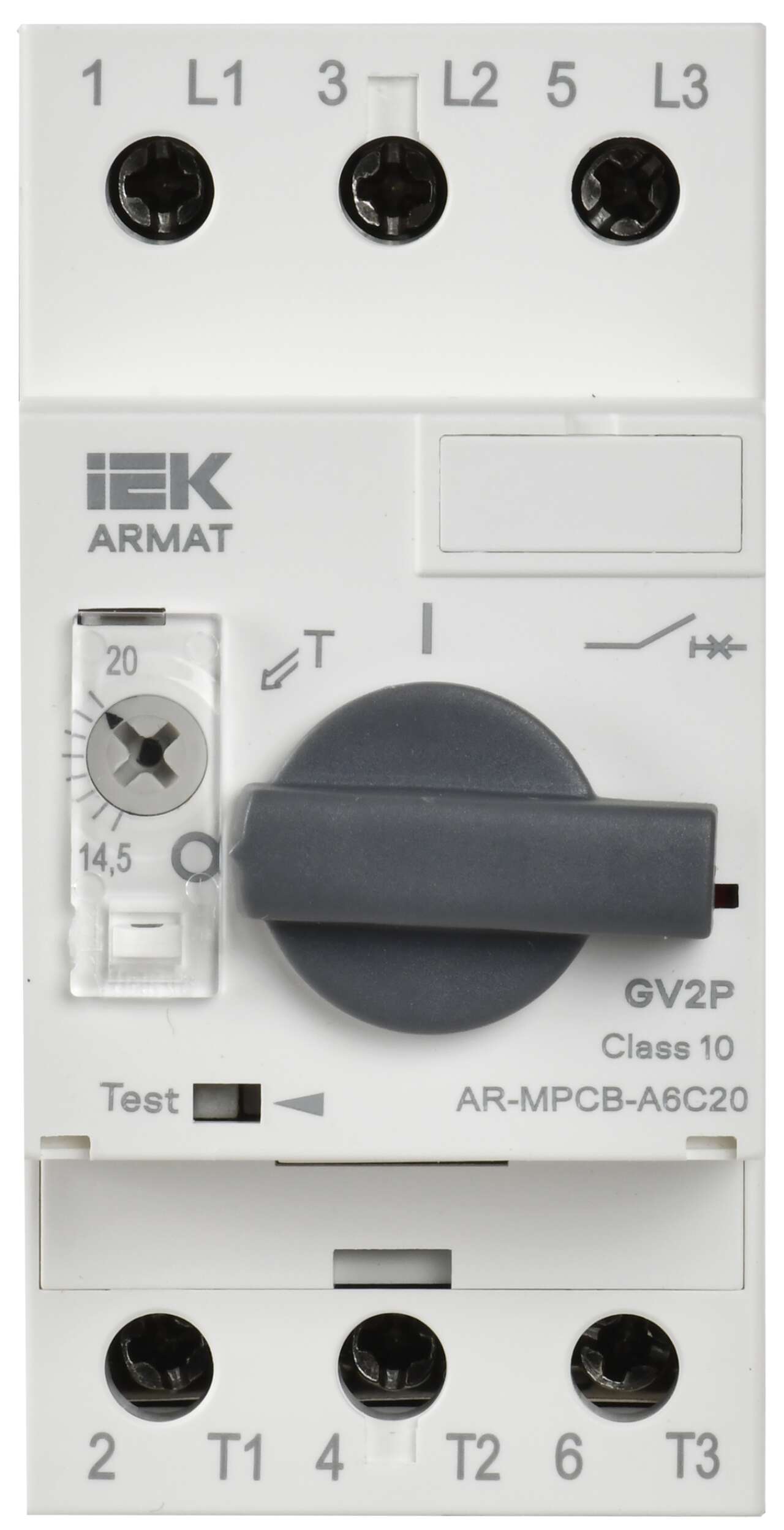

ARMAT Автоматический выключатель защиты двигателя A6 GV2P 14,5-20А IEK

30166

Описание
Характеристики

Автоматический выключатель защиты двигателя типа GV2P серии ARMAT предназначен для управления электроприводами с трехфазными асинхронными электродвигателями и для защиты от перегрузки, коротких замыканий и неполнофазных режимов работы. Выключатель защищает рабочие части электродвигателей от перегрузок во время запуска, поскольку пусковые токи при включении двигателя могут значительно превышать номинальные значения. Выключатель обеспечивает точную настройку и гибкую реакцию на пиковые пусковые токи. Эффективная защита от скачкового повышения тока при запуске электродвигателя способствует увеличению срока эксплуатации электроприборов. По своим конструктивным и техническим характеристикам автоматический выключатель защиты двигателя типа GV2P серии ARMAT соответствует требованиям ТР ТС 004/2011, ТР ЕАЭС 037/2016.

Сопутствующие товары: AR-AUX-SN30, AR-AUX-UX03, AR-AUX-ASA20, AR-AUX-AFR10A10, AR-AUX-SN03, AR-AUX-SN21, AR-AUX-UC03, AR-AUX-UC21, AR-AUX-UX30, AR-AUX-AFA20, AR-AUX-ASA11, AR-AUX-UC30, AR-AUX-UX21, AR-AUX-AFA02, AR-AUX-AFA11, AR-AUX-ASA02, AR-AUX-ASR10M10

Преимущества

Высокая отключающая способность, Icu – 100 кА.
Мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов.
Температурная компенсация до +60 °С.
Возможность пломбирования настройки теплового расцепителя.
Индикация срабатывания по короткому замыканию.
Возможность установки поворотной рукоятки.
Широкий ассортимент дополнительных устройств позволяет разрабатывать различные системы защиты и автоматизации.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Дополнительные изображения

Модели для проектировщиков

DWG-формат

Характеристики ИЕК

class Автомат защиты двигателя
Вес 0,37
Высота 90.0
Гарантийный срок, Лет 5
Глубина 76.4
Диап регул без заде сраб расцеп короткого замык -
Диапазон уставки тока расцепления 14,5...20
Класс расцепления - защиты 10
Количество полюсов 3
Коммутационное перенапряжение ≤ 8000
Конструкция прибора Встраиваемое устройство для встраиваемой техники
Номин импульсное выдерживаемое напряжение 8
Номин мощность управ ЭД в применения АС-3 230В 5.50
Номин мощность управ ЭД в применения АС-3 400В 7.50
Номин мощность управ ЭД в применения АС-3 660В 15.00
Номин напряжение изоляции Ui 690
Номин откл способность Icu при 400 В AC 25
Номин предельный отключаемый ток к з Iсu 230 В 100
Номин предельный отключаемый ток к з Iсu 400 В 25
Номин предельный отключаемый ток к з Iсu 660 В 5
Номин продолжительный ток Iu 20
Номин раб напряжение 230/400/690
Номин рабочий отключаемый ток к з Iсs 230 В 100
Номин рабочий отключаемый ток к з Iсs 400 В 25.0
Номин рабочий отключаемый ток к з Iсs 660 В 5.00
Номин ток 20.0
Номин частота 50
Ремонтопригодность Нет
С встроенным расцепителем пониж-го напряж Нет
С интегрированным вспомогат перекл Нет
С термозащитой Да
Срок службы, Лет 15
Степень защиты - IP IP20
Температура эксплуатации -40…70
Тип монтажа На DIN рейку
Тип подключения Винтовое соединение
Тип подключения силовой электрич цепи Винтовое соединение
Тип расцепителя Термомагнитный
Уставка электромагнитного расцепителя 260.0
Чувствительность к обрыву фазы Да
Ширина 45.0
Электр или Мех износостойкость 12000

В наличии на складе: 1354 шт.

склад Мск: 1354 шт.

6420.00р.

На складе
Код товара: AR-MPCB-A6C20
Артикул: 30166
