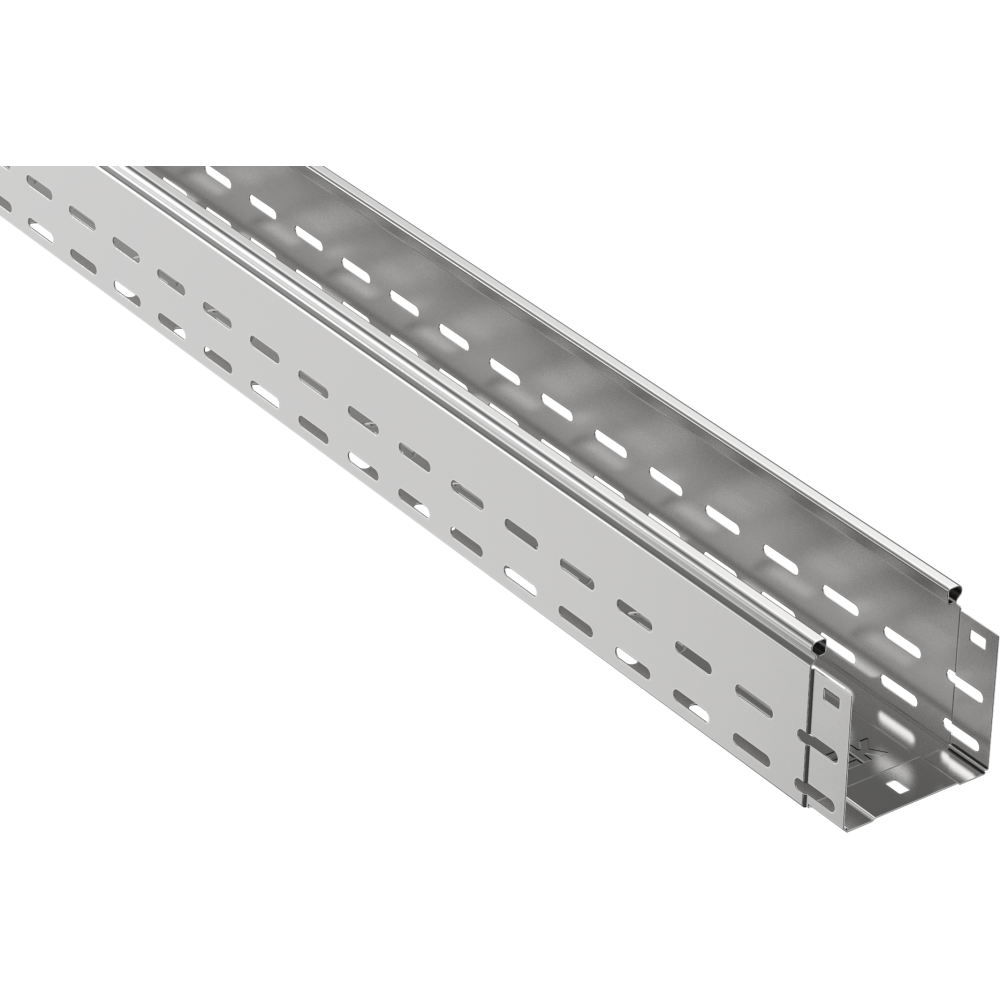

ОформитьESCA Лоток перфорированный 100х150х3000-1,0 (выводится из ассортимента, артикул замены: ES5-12-100-150-3-10) IEK
Сопутствующие товары: CLP1S-PSOL-150, CPZ50-200-04-1-06, CLP1M-CS-6-10-1, CLP1K-150-100-3, CLM51D-PSH-100, CLM51D-PS-100
Преимущества
- Открытый способ прокладки кабельных трасс с помощью металлических лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее.
- Конструкция замка имеет трубчатую (круглую на поперечном срезе) форму не имеющую острых кромок.
- Трубчатая форма замка значительно улучшает прочностные характеристики лотков IEK.
- Ассортимент типоразмеров лотков и аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Для крепления лотка к стенам и потолку предлагается широкий ассортимент универсальных подвесов как сборной конструкции с винтовой и быстрой фиксацией, так и унитарных, конструкция которых состоит из одного элемента.
Совместно с лотком может использоваться перегородка, которая служит для разделения лотка на два и более отдела в случае монтажа в одном лотке проводки разного типа (информационной и силовой) для исключения наводок.
Все лотки и аксессуары соединяются между собой при помощи унифицированного комплекта соединительного КС М6x10. Таким образом, для сборки трассы любой степени сложности необходимо всего три вида метизов. Благодаря квадратному подголовнику, фиксирующему болт из комплекта соединительного КС М6x10, для соединения лотков и аксессуаров нужен только один ключ М10.
Замковые крышки защелкиваются на лоток и монтажные аксессуары простым нажатием без дополнительных фиксаторов. Замок на крышке позволяет ей надежно держаться при вертикальном монтаже кабельной трассы.
Лотки имеют разъемы "Мама"-"Папа", с помощью которых соединяются и прочно фиксируются комплектом соединительным КС М6x10. Стандартная длина лотков 3 метра.
Лоток имеет замок круглой, травмобезопасной формы, который, к тому же, увеличивает механическую прочность лотка в сравнении с прямыми, беззамковыми лотками.
Полный ассортимент аксессуаров (вертикальные и горизонтальные повороты, Т-образные и Х - образные отводы) позволяет свободно изменять направление и уровень, делать ответвления и организовывать кабельную трассу любой сложности.
Для соединения профиля с кронштейном и скобой потолочной применяется болт со стопорным буртом М8x65 и гайка со стопорным буртом М8.
Документация и сертификаты
Сертификаты
- Сертификат добровольный пожарной безопасности
- Экспертное заключение
- Сертификат добровольный
- Отказное письмо 043
- Сертификат добровольный
- Отказное письмо 123-ФЗ
- Сертификат добровольный
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Характеристики ИЕК
- class Лоток кабельный прямые секции
- Вес 2.77
- Вид или марка материала Прочее
- Высота 100
- Гарантийный срок, Лет 3
- Длина 3000
- Защитное покрытие поверхности Оцинковка по методу Сендзимира
- Исполнение для больших расст-усиленный Нет
- Материал Сталь
- Модель или исполнение Интегрированный разъем
- НАТО монтажные отверстия Да
- Нержавеющая сталь травлёная Нет
- Номер цвета RAL 7047
- Перфорация в основании для монтажа Да
- Перфорированная боковая стенка Да
- Подходит для обеспеч целостности цепи Да
- Срок службы, Лет 20
- Тип лотка Перфорированный
- Толщина материала 1
- Цвет Светло-серый
- Ширина 150
- На складе
- Код товара: CLP10-100-150-100-3
- Артикул: 14408
