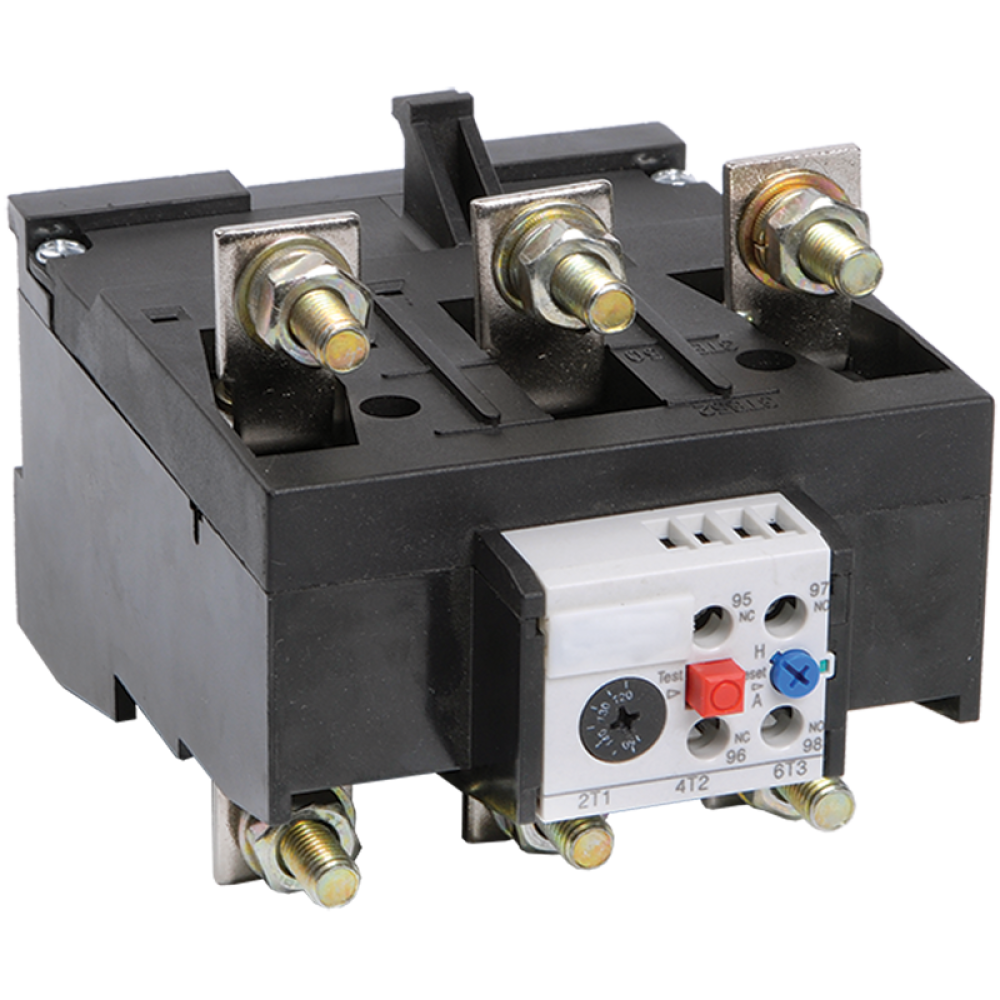

Реле РТИ-5370 электротепловое 63-90А IEK

30080

Описание
Характеристики

Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии. Электротепловое реле серии РТИ предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Устанавливается непосредственно на контакторах серии КТИ и КМИ. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания. Соответствуют требованиям ГОСТ Р 50030.2.

Преимущества

Высокая точность срабатывания.
Удобная регулировка.
Широкий ассортимент.

Особенности конструкции

О текущем состоянии размыкающих и замыкающих контактов информирует индикатор на передней панели.

Возможность принудительной остановки контактора.

Наличие поверхности для нанесения маркировки позволяет делать указание на соответствие схеме, что упрощает монтаж.

Наличие кнопки "ТЕСТ" позволяет проверить работоспособность аппарата до его подключения в силовую цепь.

Пломбирование прозрачной крышки, защищающей диск регулировки уставки, исключает несанкционированный доступ к регулировкам рабочих значений тока уставки.

Процесс повторного включения может происходить в двух режимах: ручном и автоматическом.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Дополнительные изображения

Модели для проектировщиков

STEP-формат

Характеристики ИЕК

class Тепловое перегрузочное реле
Вес ≤ 0,9
Высота 100.0
Гарантийный срок, Лет 5
Гибкий кабель 1 или 2 провода-доп конт 1-4
Гибкий кабель с наконечником 1 пров-доп конт 1-4
Гибкий кабель с наконечником 2 пров-доп конт 1-2,5
Глубина 146.0
Доп конт - Момент затяжки 1.5
Жесткий кабель без након 1 или 2 пров-доп конт 1-4
Класс защиты Класс 10
Климатическое исполнение У3
Кол-во вспомогат норм замкнутых-НЗ конт 1
Кол-во вспомогат норм разомкнутых-НО конт 1
Количество полюсов 3
Макс момент затяжки зажимов главн цепи 15
Номин импульсное напряжение 8
Номин напряжение изоляции Ui 1000
Номин раб напряжение 230; 400; 660
Рабочая частота 0-400
Регулируемый диапазон тока 63...90
Срок службы, Лет 15
Температура эксплуатации от -25 до +55
Тип монтажа Непосредственный монтаж / одиночное расположение
Тип подключения силовой электрич цепи Винтовое соединение
Ток предохранителя aM 100
Ток предохранителя qG 160.0
Ширина 104.0

В наличии на складе: 85 шт.

склад Мск: 61 шт.

склад Р: 24 шт.

5620.00р.

На складе
Код товара: DRT50-0063-0090
Артикул: 30080
