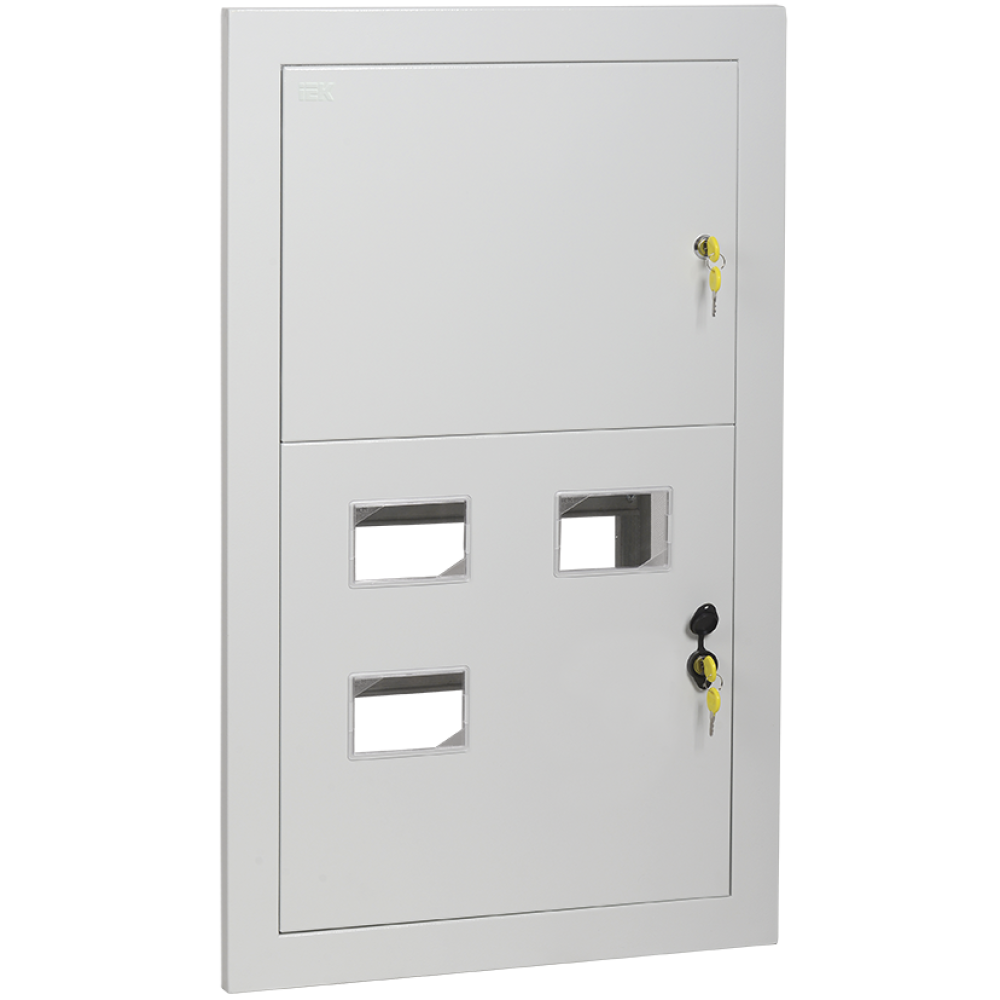

Корпус металлический ЩЭ-3-2 36 УХЛ3 IP31 IEK

7213

Описание
Характеристики

Используется для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из двух отсеков: вводно-учетного и распределительного. В вводно-учетном отсеке корпусов ЩЭ-Х-2 размещены перфорированные планки для крепления счетчиков на DIN-рейку (по количеству квартир). В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Возможно навесное исполнение ЩЭ-Х-2 при использовании дополнительного кожуха.

Сопутствующие товары: MKM42-002-31, MAD10-2-063-C-100

Преимущества

Повышенная антикоррозийная стойкость.
Высококачественное наружное покрытие.
Высокая технологичность и простота сборки.
Удобство монтажа.
Высокий уровень электробезопасности.
Сертификат соответствия.

Особенности конструкции

Оперативная панель в распределительном отсеке закрывает токоведущие части.

Возможность пломбировки учетного отсека.

Возможность установки щита после прокладки магистральной линии.

Распределительный отсек на 24 модуля (4 окна по 6 модулей).

Удобные окна для снятия показаний счетчика.

Возможность навесного исполнения при использовании дополнительного кожуха.

Крепление счетчиков на DIN-рейку.

Комплект поставки

Корпус - 1 шт;
Панель - 1 шт;
DIN-рейка - 4 шт;
Рейка под шину «РЕ» - 1 шт;
Планка горизонтальная - 2 шт;
Планка вертикальная правая - 1 шт;
Планка вертикальная левая - 1 шт;
Кронштейн правый - 2 шт;
Кронштейн левый - 2 шт;
Болт М6х16 - 8 шт;
Винт 2М4х20 - 9 шт;
Гайка М6 - 8 шт;
Гайка с фланцем М6 - 4 шт;
Шайба плоская 4 - 9 шт;
Шайба плоская 6 - 16 шт;
Шайба пружинная 4 - 9 шт;
Шайба пружинная 6 - 8 шт;
Винт самонарезающий 4х13 - 12 шт;
Шина 6х9 8/1 - 3 шт;
Шина 6х9 8/2 - 3 шт;
Изолятор DIN - 3 шт;
Сжим - 5 шт;
Знак «Опасность поражения электрическим током» - 2 шт;
Знак «заземление» - 4 шт;
Этикетка для маркировки - 12 шт;
Инструкция по сборке и монтажу - 1 экз;
Паспорт - 1 экз.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Информационные материалы

Презентация

Дополнительные изображения

Модели для проектировщиков

Характеристики ИЕК

class Распределительный шкаф пустой
Вес 10.5
Возможность напольного монтажа Нет
Возможность настенного монтажа Да
Возможность состыковки друг с другом Нет
Встроен в стену Да

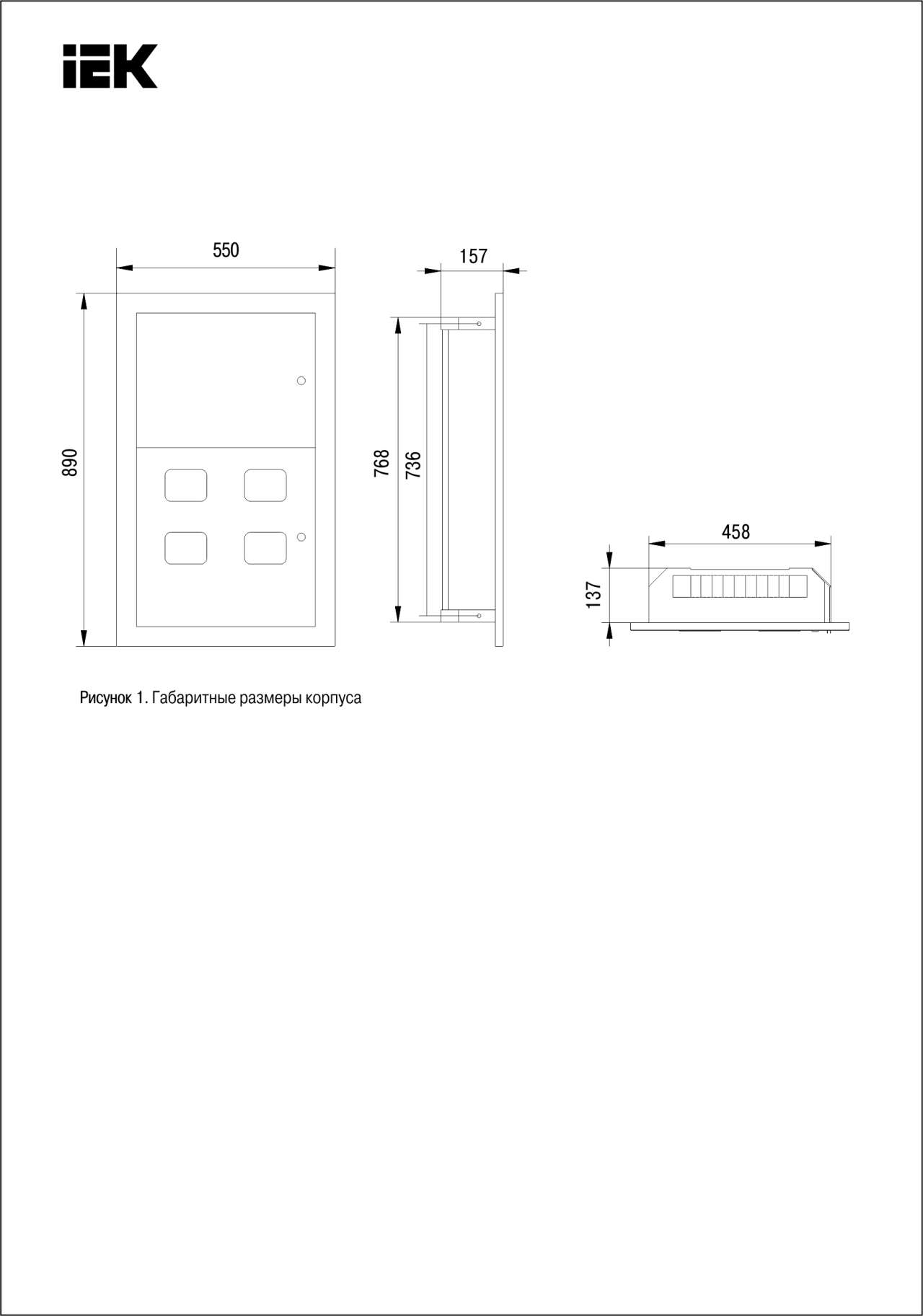

Высота 890
Гарантийный срок, Лет 3
Глубина 157
Климатическое исполнение УХЛ3
Кол-во дверей шкафа 2
Количество модулей 40
Материал Сталь
Номер цвета RAL 7035
Поверхностный монтаж Нет
Подходит для уличной установки Нет
С монтажной платой Да
С стеклянной дверью Нет
Срок службы, Лет 25
Степень защиты - IP IP31
Температура эксплуатации -60...40
Тип поверхности Порошковая окраска
Толщина металла 1
Угол открытия двери 105
Фактура поверхности Шагрень
Цвет Серый
Ширина 550

В наличии на складе: 809 шт.

склад Мск: 716 шт.

склад Р: 93 шт.

20480.00р.

На складе
Код товара: IND-MKM12-03-30
Артикул: 7213
