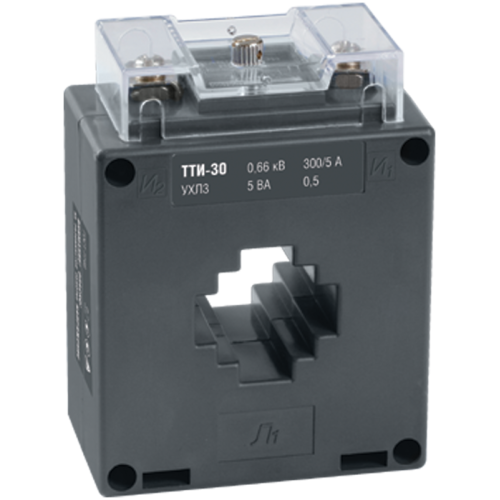

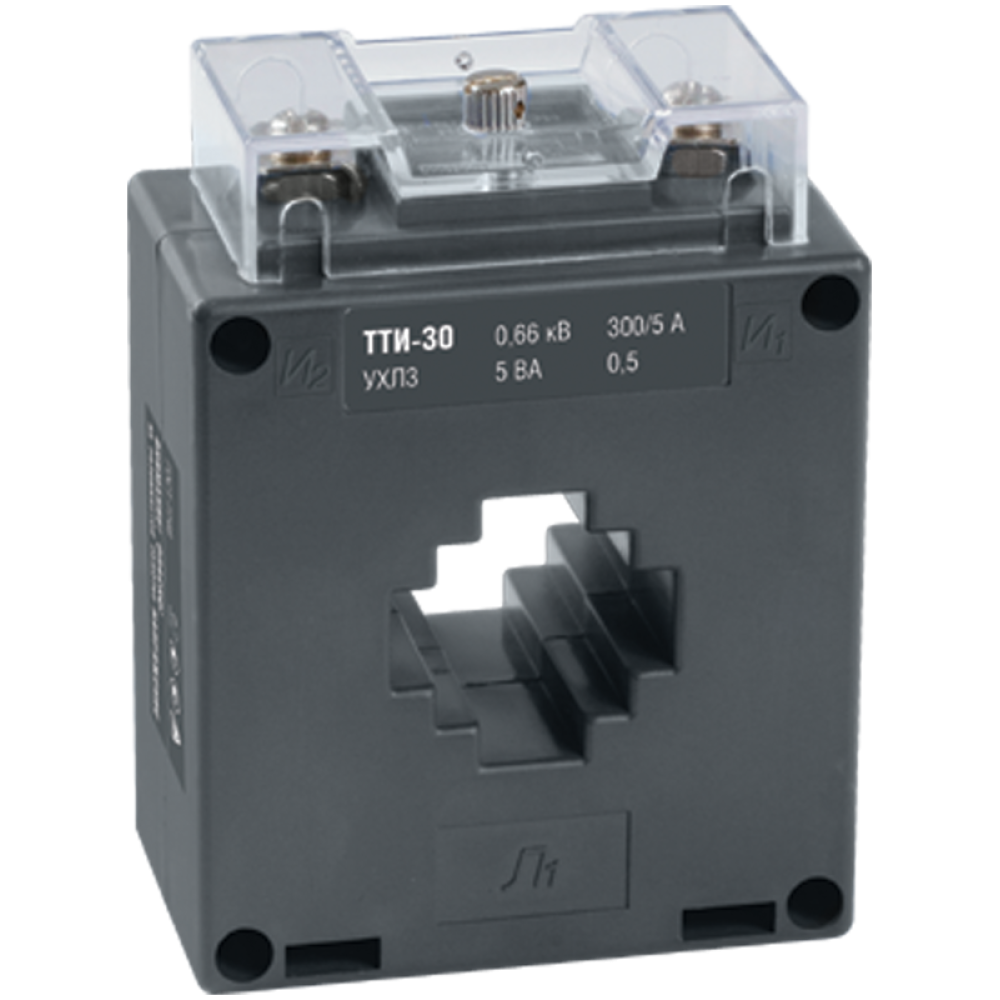

ОформитьТрансформатор тока ТТИ-30 250/5А 5ВА 0,5 IEK
Преимущества
- Медная луженая шина у трансформаторов ТТИ-А дает возможность подключать как медные, так и алюминиевые проводники.
- Корпус всех трансформаторов ТТИ выполнен из самозатухающего пластика.
- В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки. Также трансформаторы ТТИ-А комплектуются винтами и гайками для крепления проводников. Трансформаторы ТТИ-30/ТТИ-125 комплектуются скобой для крепления шины в окне трансформатора.
- Межповерочный интервал 5 лет.
Особенности конструкции
Корпус трансформатора сделан из самозатухающего пластика, что обеспечивает пожаро- и электробезопасность.
Встроенная медная луженая шина у модификации ТТИ-А -дает возможность подключения как медных, так и алюминиевых проводников.
Корпус трансформатора выполнен неразборным и опломбирован наклейкой, что делает невозможным доступ ко вторичной обмотке.
Универсальное окно трансформатора тока ТТИ позволяет устанавливать в качестве первичной обмотки кабели и шины различных сечений и конфигураций.
Два разных способа монтажа:- на шину, при помощи специальной распорки, которая позволяет четко зафиксировать трансформатор на шине;- на панель, с использованием специальных кронштейнов.
Клеммные зажимы вторичной обмотки закрываются прозрачной крышкой, что обеспечивает безопасность при эксплуатации. Кроме того, крышку можно опломбировать. Это особенно важно в схемах учета электроэнергии, так как позволяет исключить несанкционированный доступ к клеммным зажимам вторичной обмотки.
Документация и сертификаты
Сертификаты
- Свидетельство об утверждении типа
- Декларация 004
- Свидетельство об утверждении типа
- Свидетельство об утверждении типа
- Отказное письмо 043
- Отказное письмо 123-ФЗ
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Характеристики ИЕК
- class Трансформатор тока
- Вторичное подключение Винтовое соединение
- Вторичный номин ток 5
- Гарантийный срок, Лет 5
- Диаметр проёма 24
- Калиброванный Да
- Класс точности 0,5
- Климатическое исполнение УХЛ3
- Количество первичных входов 1
- Макс диаметр кабеля 24
- Модель или исполнение Преобразователь тока с первичной обмоткой
- Наибольшее раб напряжение 0,72
- Номин вторичная полная мощность 5
- Номин напряжение 660
- Номин частота 50
- Первичный номин ток 250
- Рабочее положение Любое
- С защитой от прикосновения Да
- С медной шиной Нет
- Срок службы, Лет 25
- Степень защиты - IP IP20
- Температура эксплуатации -45...50
- Установка на защёлках Нет
- Фактор ограничения перенапряжения FS 5
- На складе
- Код товара: ITT20-2-05-0250
- Артикул: 6628
