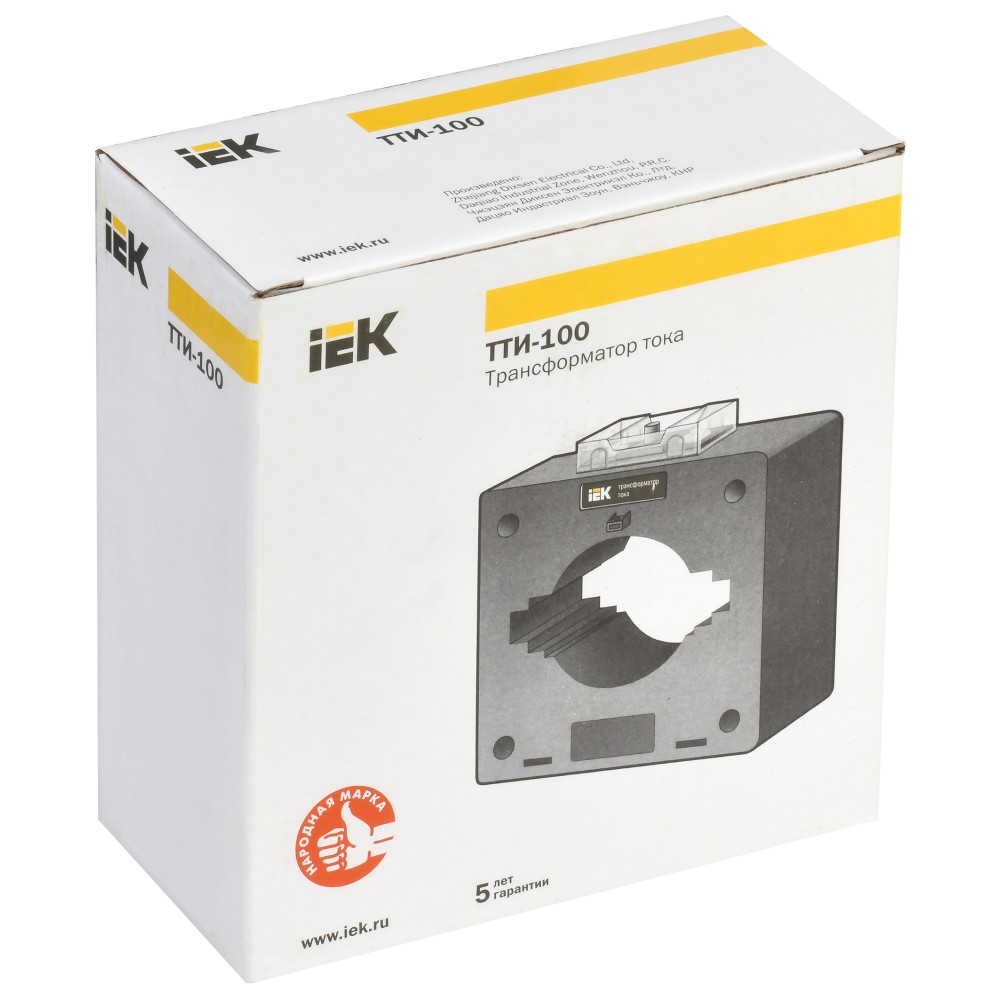

Трансформатор тока ТТИ-100 3000/5А 15ВА 0,5 IEK

6595

Описание
Характеристики

Трансформаторы тока ТТИ предназначены для применения в схемах учета электроэнергии при расчетах с потребителями, в схемах коммерческого учета электроэнергии, для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Соответствуют требованиям ГОСТ 7746. Трансформаторы тока ТТИ за высокие показатели качества награждены серебряной медалью на международном конкурсе "Лучшее электрооборудование-2005 года", в организации которого принимали участие Министерство промышленности и энергетики РФ, Госстандарт РФ, АНО "Союзэкспертиза". На основании положительных результатов испытаний на трансформаторы тока ТТИ выдано свидетельство об утверждении типа средств измерений. Трансформаторы тока ТТИ внесены в государственный реестр средств измерений под номером 28139-12.

Аналоги: ITB60-2-15-3000, ITT60-2-15-3000-08

Преимущества

Медная луженая шина у трансформаторов ТТИ-А дает возможность подключать как медные, так и алюминиевые проводники.
Корпус всех трансформаторов ТТИ выполнен из самозатухающего пластика.
В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки. Также трансформаторы ТТИ-А комплектуются винтами и гайками для крепления проводников. Трансформаторы ТТИ-30/ТТИ-125 комплектуются скобой для крепления шины в окне трансформатора.
Межповерочный интервал 5 лет.

Особенности конструкции

Корпус трансформатора сделан из самозатухающего пластика, что обеспечивает пожаро- и электробезопасность.

Встроенная медная луженая шина у модификации ТТИ-А -дает возможность подключения как медных, так и алюминиевых проводников.

Корпус трансформатора выполнен неразборным и опломбирован наклейкой, что делает невозможным доступ ко вторичной обмотке.

Универсальное окно трансформатора тока ТТИ позволяет устанавливать в качестве первичной обмотки кабели и шины различных сечений и конфигураций.

Два разных способа монтажа:- на шину, при помощи специальной распорки, которая позволяет четко зафиксировать трансформатор на шине;- на панель, с использованием специальных кронштейнов.

Клеммные зажимы вторичной обмотки закрываются прозрачной крышкой, что обеспечивает безопасность при эксплуатации. Кроме того, крышку можно опломбировать. Это особенно важно в схемах учета электроэнергии, так как позволяет исключить несанкционированный доступ к клеммным зажимам вторичной обмотки.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Руководство По Эксплуатации

Информационные материалы

Презентация

Дополнительные изображения

Модели для проектировщиков

Характеристики ИЕК

class Трансформатор тока
Вторичное подключение Винтовое соединение
Вторичный номин ток 5
Гарантийный срок, Лет 5
Диаметр проёма 62
Калиброванный Да
Класс точности 0,5
Климатическое исполнение УХЛ3
Количество первичных входов 1
Макс диаметр кабеля 62
Модель или исполнение Преобразователь тока с первичной обмоткой
Наибольшее раб напряжение 0,72
Номин вторичная полная мощность 15
Номин напряжение 660
Номин частота 50
Первичный номин ток 3000
Рабочее положение Любое
С защитой от прикосновения Да
С медной шиной Нет
Срок службы, Лет 25
Степень защиты - IP IP20
Температура эксплуатации -45...50
Установка на защёлках Нет
Фактор ограничения перенапряжения FS 5

В наличии на складе: 2 шт.

склад Мск: 2 шт.

2730.00р.

На складе
Код товара: ITT60-2-15-3000
Артикул: 6595
