Контактор КМИп-10910 09А 24В/АС3 1NO IEK

30001

Описание
Характеристики

Малогабаритные контакторы с катушкой управления постоянного тока общепромышленного применения серии КМИп на ток нагрузки от 9 до 95 А предназначены для использования в схемах управления электроприводами для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором, а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения имеют одну группу замыкающих или размыкающих дополнительных контактов. Область применения малогабаритных контакторов с катушкой управления постоянного тока серии КМИп — управление станками, насосами, вентиляторами, тепловыми завесами, печами, кран-балками, освещением, в системах автоматического ввода резерва (АВР), системах бесперебойного питания, в устройствах защиты автоматики, охранной сигнализации, в системах управления промышленными установками, коммутирование трехфазных конденсаторных батарей и первичных обмоток трехфазных низковольтных трансформаторов. По своим конструктивным и техническим характеристикам контакторы малогабаритные с катушкой управления постоянного тока серии КМИп соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1 (МЭК60947-4-1). Контакторы малогабаритные с катушкой управления постоянного тока серии КМИп прошли сертификационные испытания, на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00623.

Сопутствующие товары: KPK10-22, KPK10-11, KPV20-11-1, KPV20-11-2, KPK10-04, KPK10-40, KPV10-11-1, KPV10-11-2, KPV10-11-3, KPK10-20, KPV20-11-3, KMB10D-KU-024

Преимущества

Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ).
Возможность установки на 35-мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).
Экономия электрической энергии в случае применения катушки управления на постоянном токе.

Особенности конструкции

Присоединительные контакты овальной формы обеспечивают надежное фиксирование проводников закаленными тарельчатыми шайбами.

Магнитная система в рабочем положении обеспечивает оптимальный режим эксплуатации (отсутствие шумов и повышенная надежность контактной системы).

Насечки на присоединительных контактах снижают нагрев проводов благодаря надежной фиксации в местах присоединения и увеличению суммарной площади контакта.

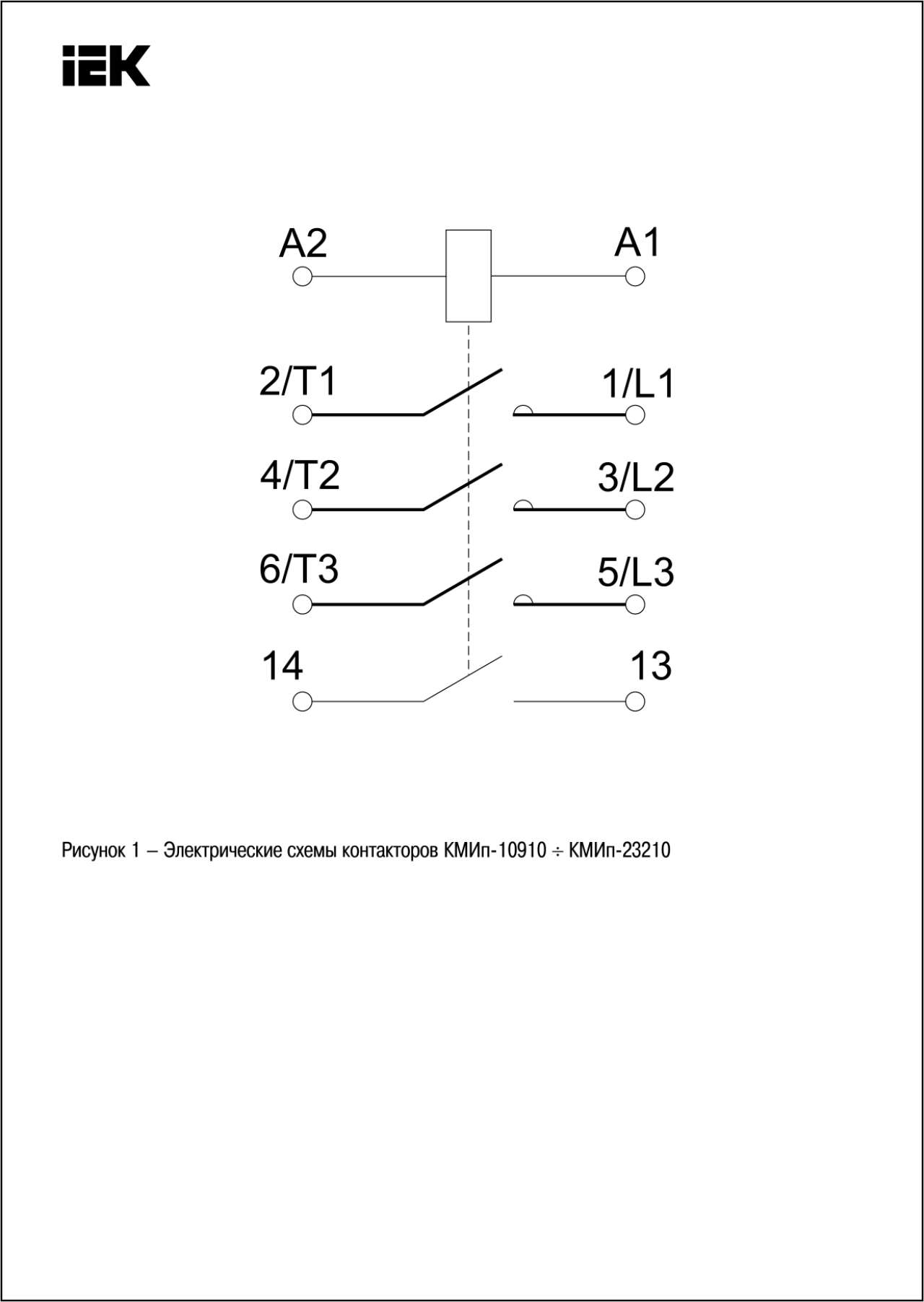

Наличие встроенных дополнительных контактов (замыкающий (1НО)).

Конструкция магнитной системы позволяет снизить потребляемый ток.

Существуют два способа монтажа контакторов: - быстрая установка на DIN-рейку: КМИп от 9 до 32 А (1-й и 2-й габариты) - 35 мм;- установка при помощи винтов на монтажную панель или профиль.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

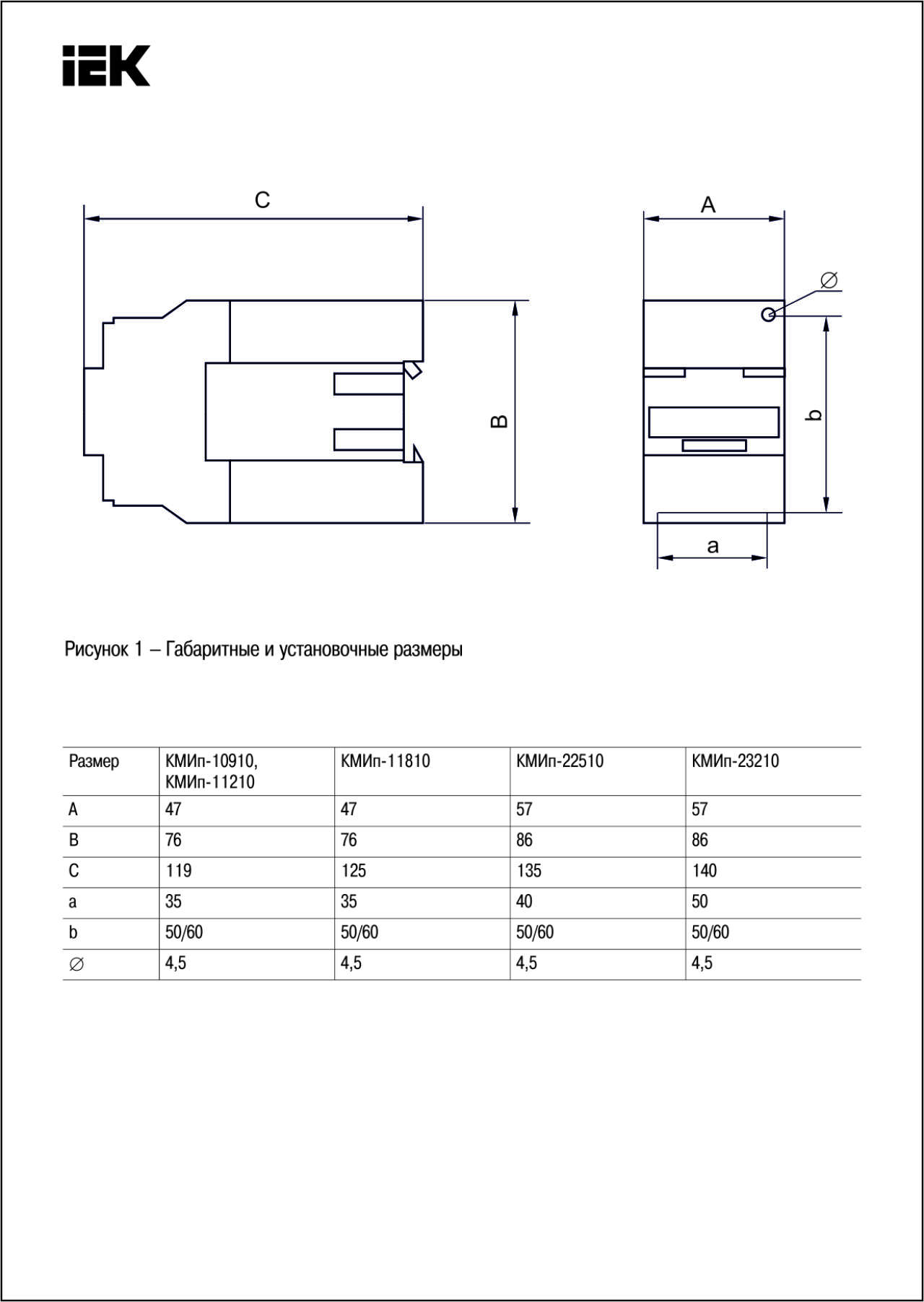

Дополнительные изображения

Модели для проектировщиков

Характеристики ИЕК

class Магнитный пуск-ль или контактор переменного тока
Гарантийный срок, Лет 3
Кол-во вспомогат норм разомкнутых-НО конт 1
Модульное исполнение Нет
Номин коммутируем мощность при AC-3 400 В 4
Номин напряж питания цепи управ Us пост тока DC 24
Номин напряжение изоляции Ui-гц 660
Номин напряжение питания цепи управ Us AC 50 Гц -
Номин рабочий ток Ie при AC-1 400 В -
Номин рабочий ток Ie при AC-3 400 В 9
Срок службы, Лет не менее 10
Степень защиты - IP IP20
Тип напряжения управления Постоянный (DC)
Тип подключения силовой электрич цепи Винтовое соединение

В наличии на складе: 964 шт.

склад Мск: 938 шт.

склад Р: 26 шт.

4650.00р.

На складе
Код товара: KMD11-009-024-10
Артикул: 30001
