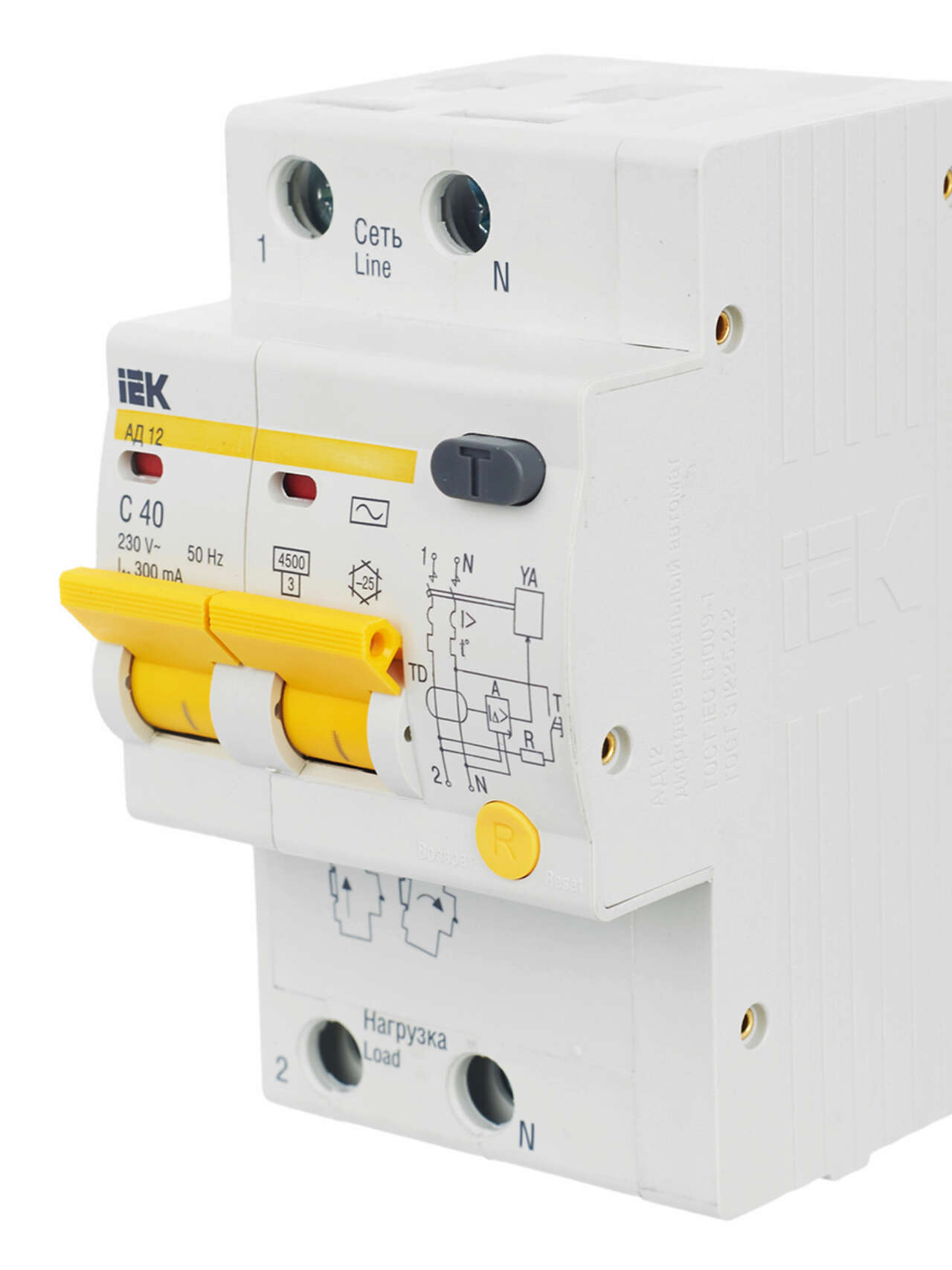

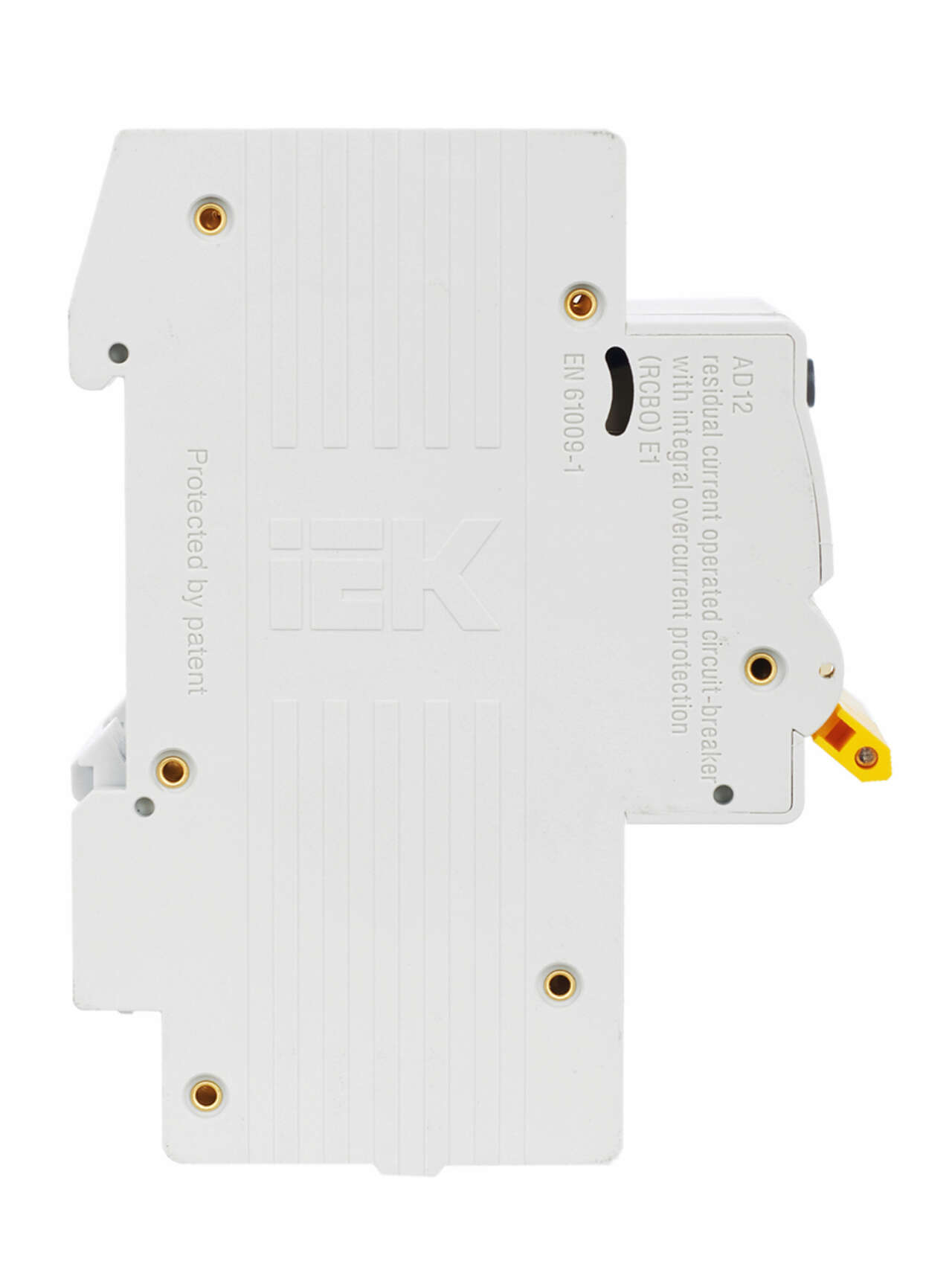

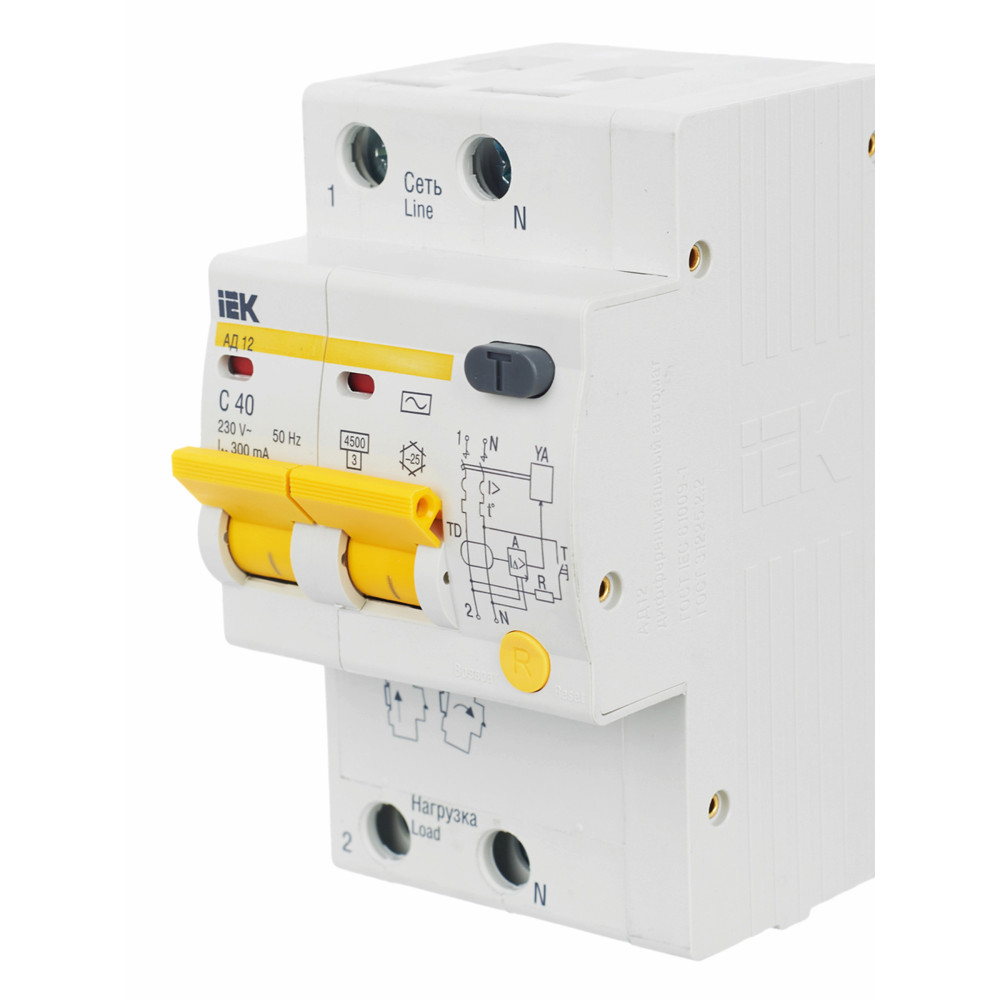

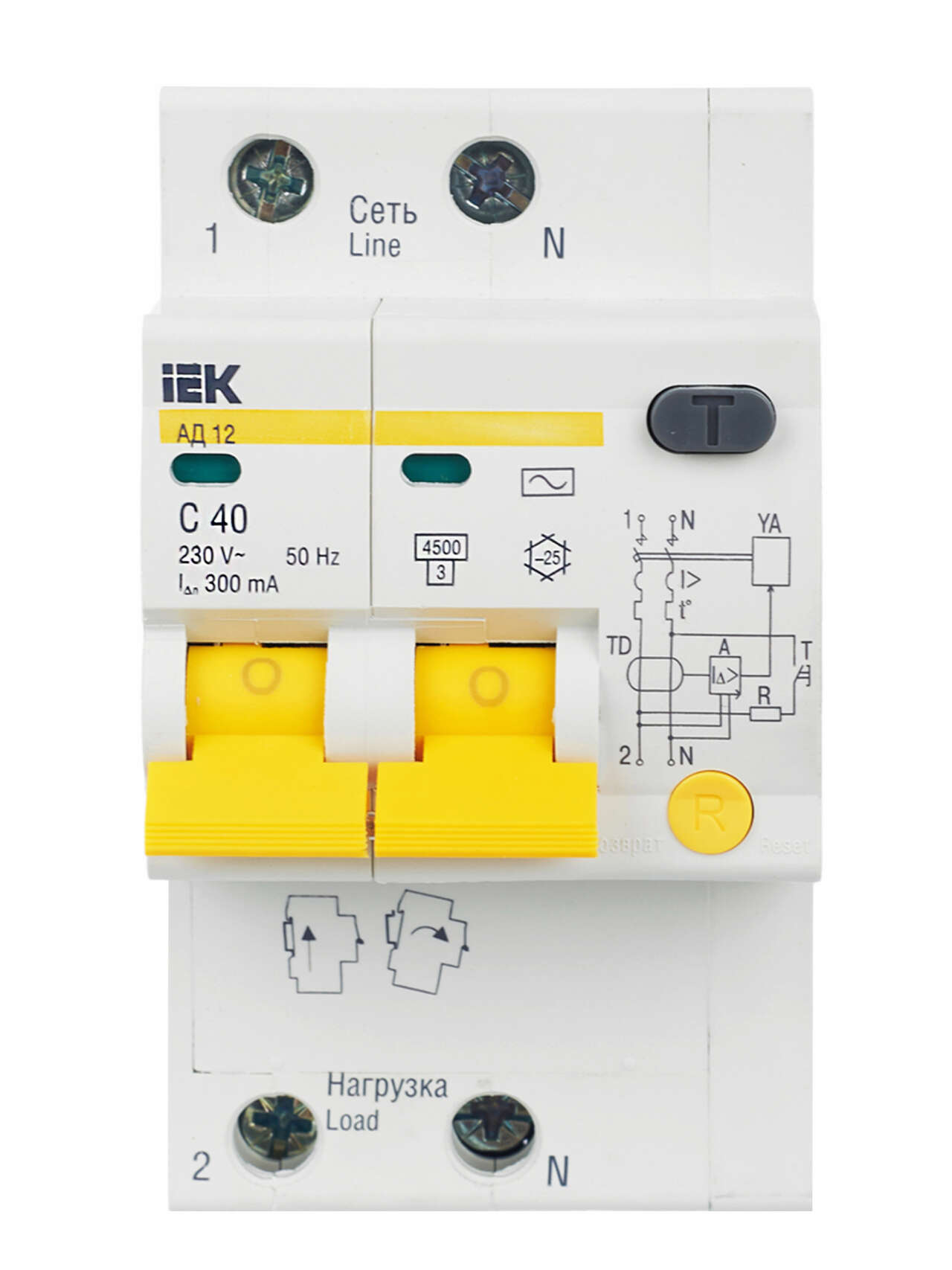

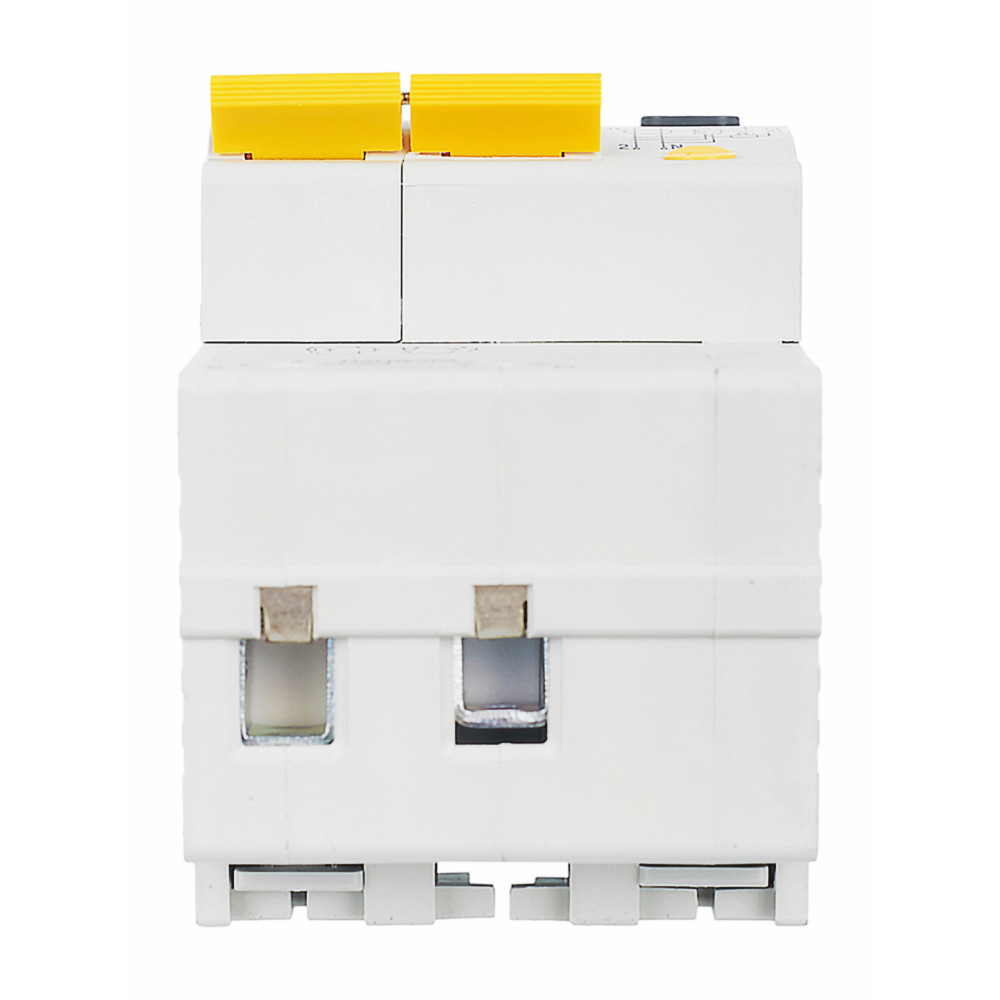

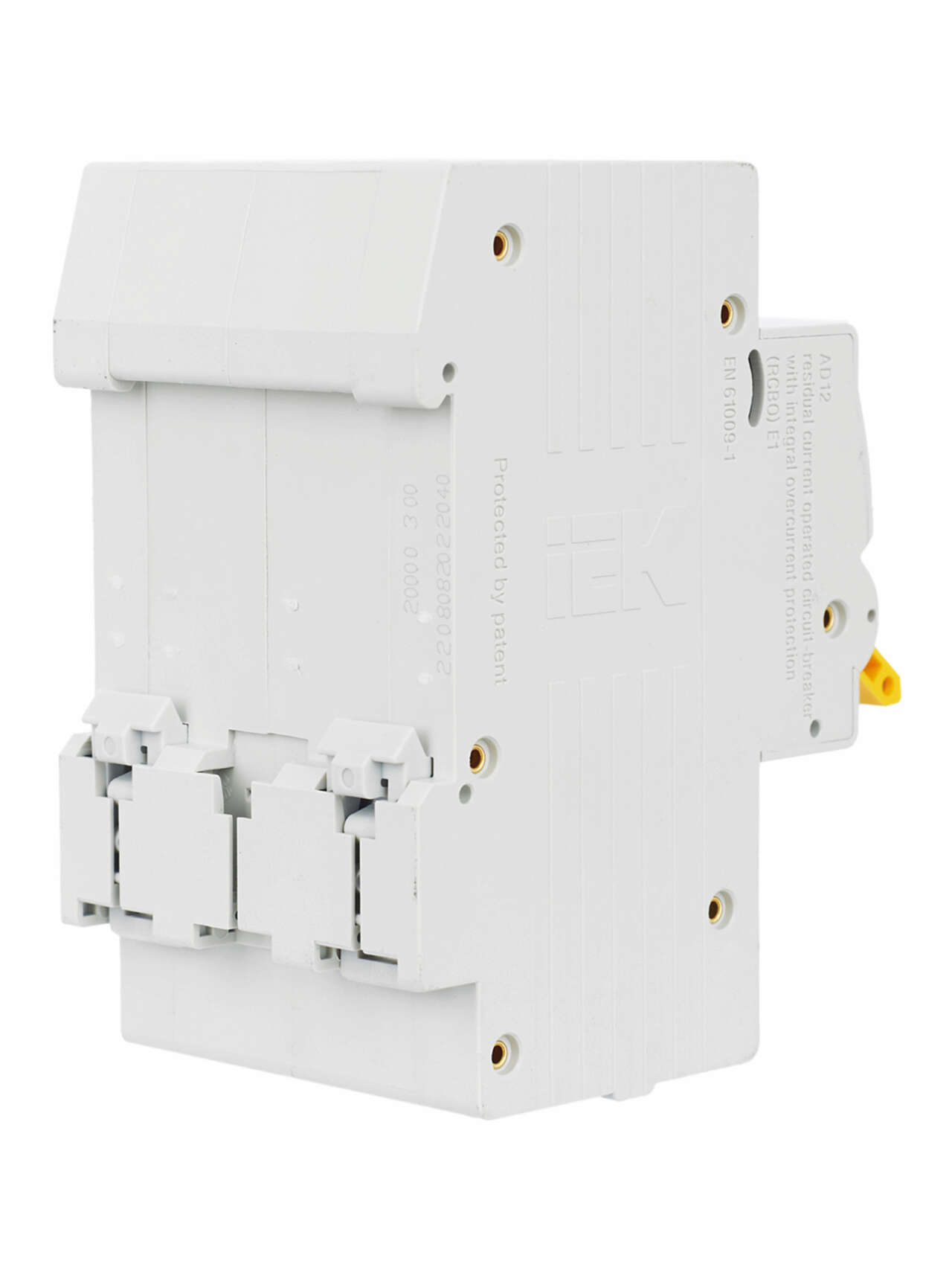

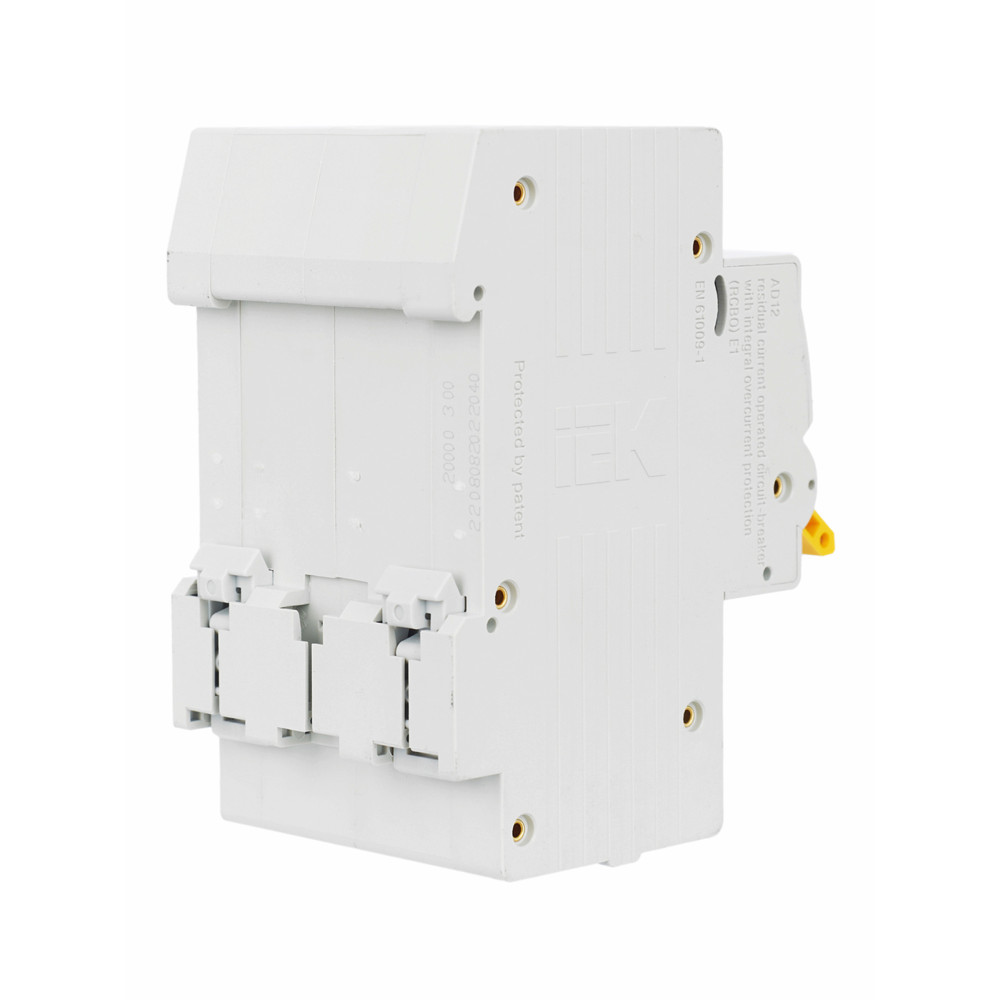

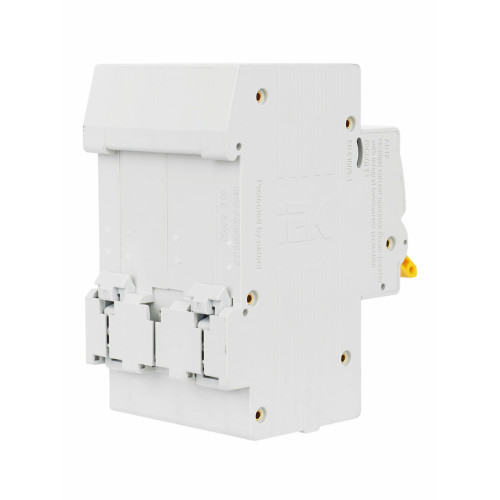

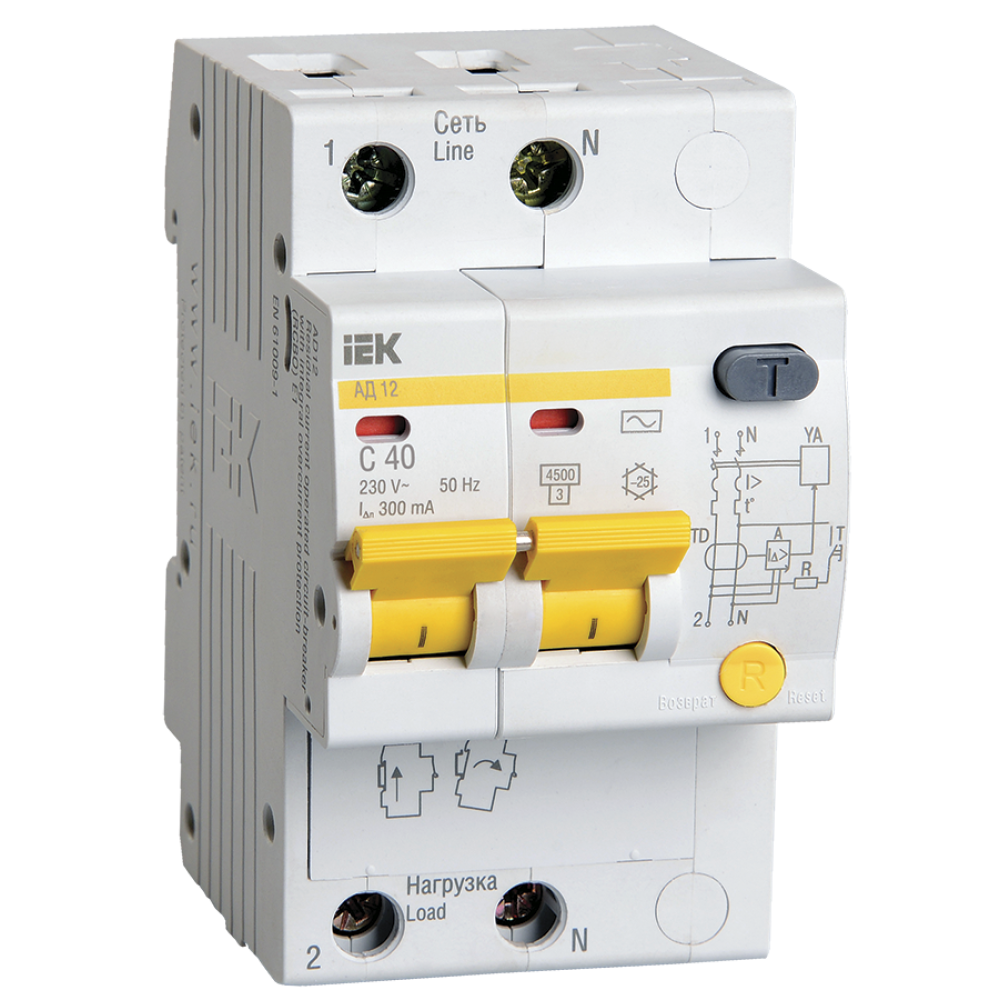

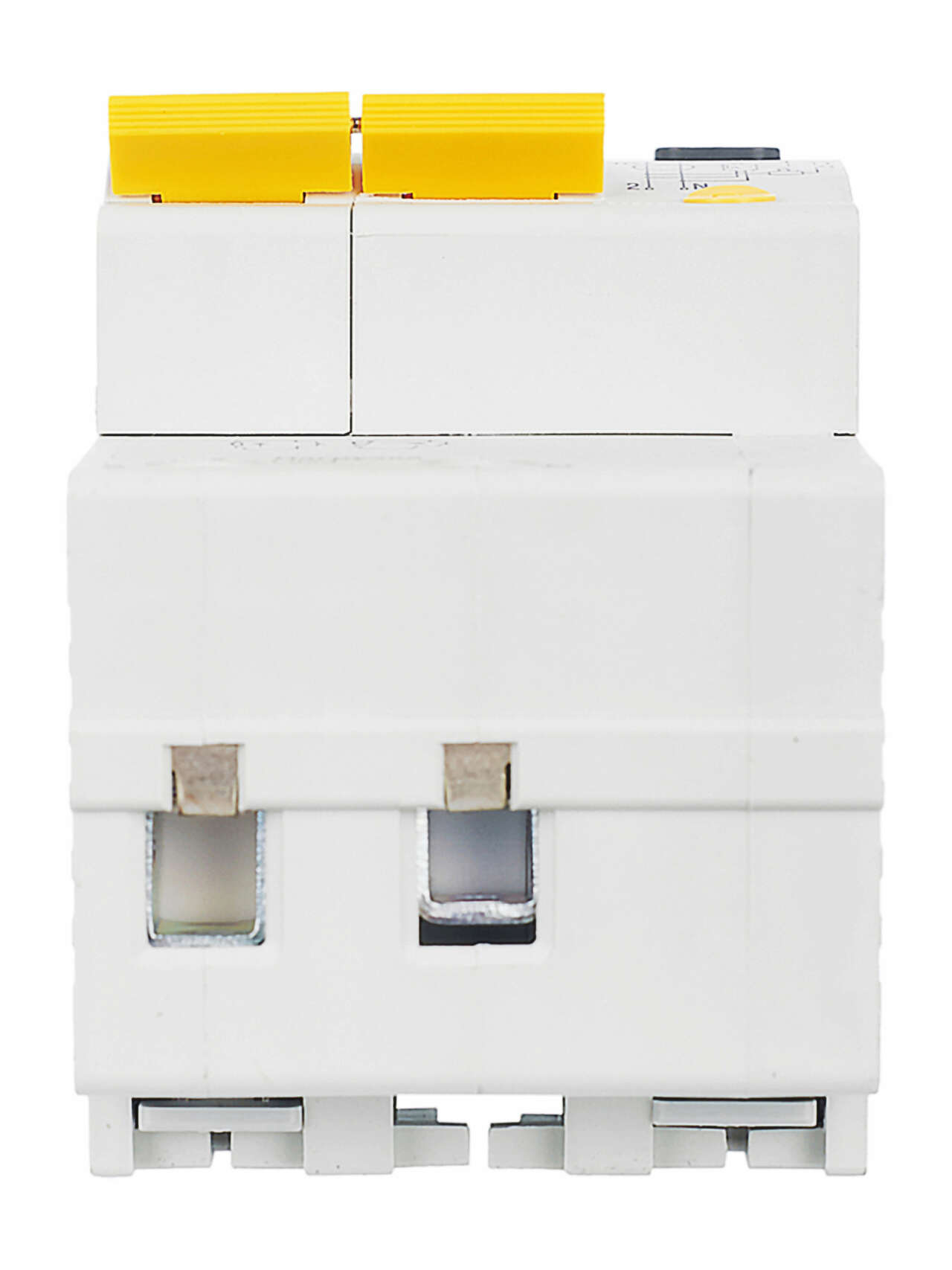

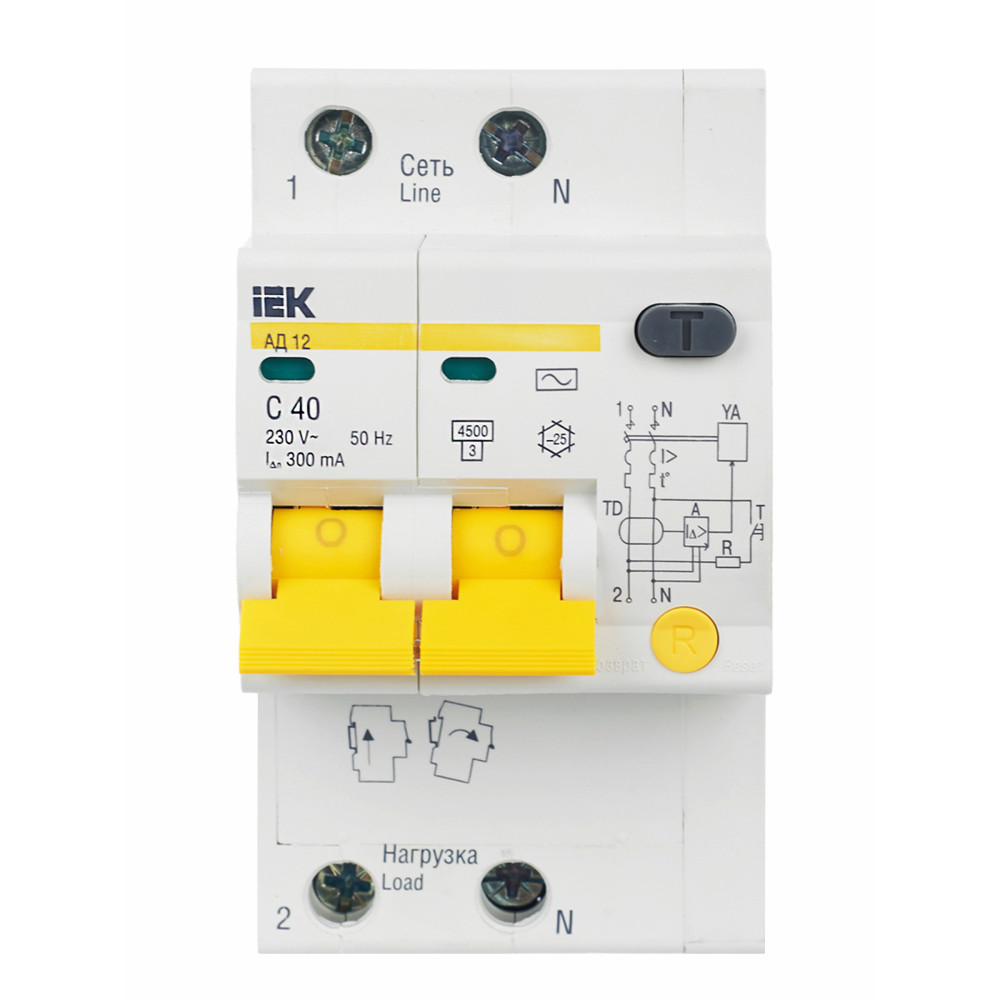

KARAT Дифференциальный автомат АД12 2P 40А 300мА тип AC IEK

3612

Описание
Характеристики

Быстродействующие защитные выключатели обеспечивают: в исполнении с уставками срабатывания 10 и 30 мА: - защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования; в исполнении с уставками срабатывания 100 и 300 мА: – защиту от пожара из-за возгорания изоляции токоведущих частей; – защиту от перегрузки и короткого замыкания; – защиту от недопустимого повышения напряжения сети (АД12М). В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 110 В. В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.

Сопутствующие товары: MVA01D-KS-1, MVA01D-AK-1

Преимущества

Возможность одновременного двойного присоединения шиной или гибким проводником.
Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
Защита от сверхтоков в каждом полюсе.
Предельная отключающая способность 4,5 кА.

Особенности конструкции

Усовершенствованная дугогасительная система: патент № RU 139886.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Светодиодная индикация наличия напряжения на клеммах "Нагрузка" и встроенная защита от длительных (265 В; 0,5 с) перенапряжений сети (АД12М).

Удобный монтаж/демонтаж без использования инструментов.

Компактная энергоэффективная конструкция: за счет использования дифференциального блока меньших габаритов экономится место в щитовом оборудовании.

Увеличенная прочность в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Наличие индикатора положения контактов.

Индикатор срабатывания по дифференциальному току - кнопка "Возврат". Для АД12/14 характеристика "АС", для АД12М – характеристика "А".

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Новая конструкция АД12/12М/14 позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Отзывы

Информационные материалы

Презентация

Дополнительные изображения

Модели для проектировщиков

Характеристики ИЕК

class Автоматический выключатель дифференциального тока
Гарантийный срок, Лет 7
Количество защищенных полюсов 2
Количество полюсов 2
Макс сечение входящего кабеля 35
Монтажная глубина - ниши 72,1
Наличие дифференциального расцепителя Да
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 4
Номин раб напряжение 230
Номин ток 40
Номин ток утечки 0,3
Номинальная диф наибольшая вкл и откл способность 4500
Общ количество полюсов 2
Отключающая способность 4.5
Отключающая способность по EN 60898 4,5
Отключающая способность по IEC 60947-2 4,5
Отключение нейтрали Да
Срок службы, Лет 15
Степень защиты - IP IP20

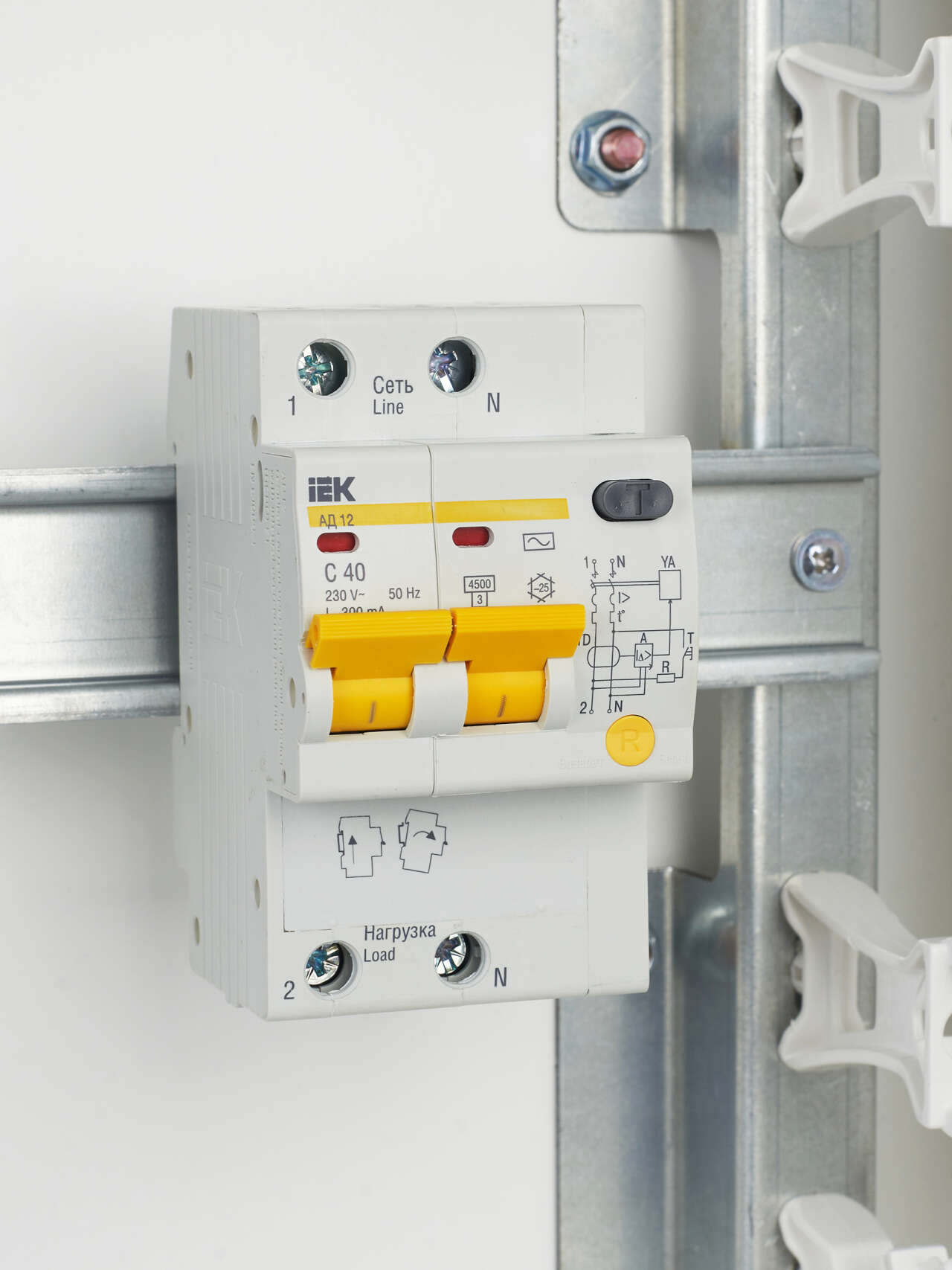

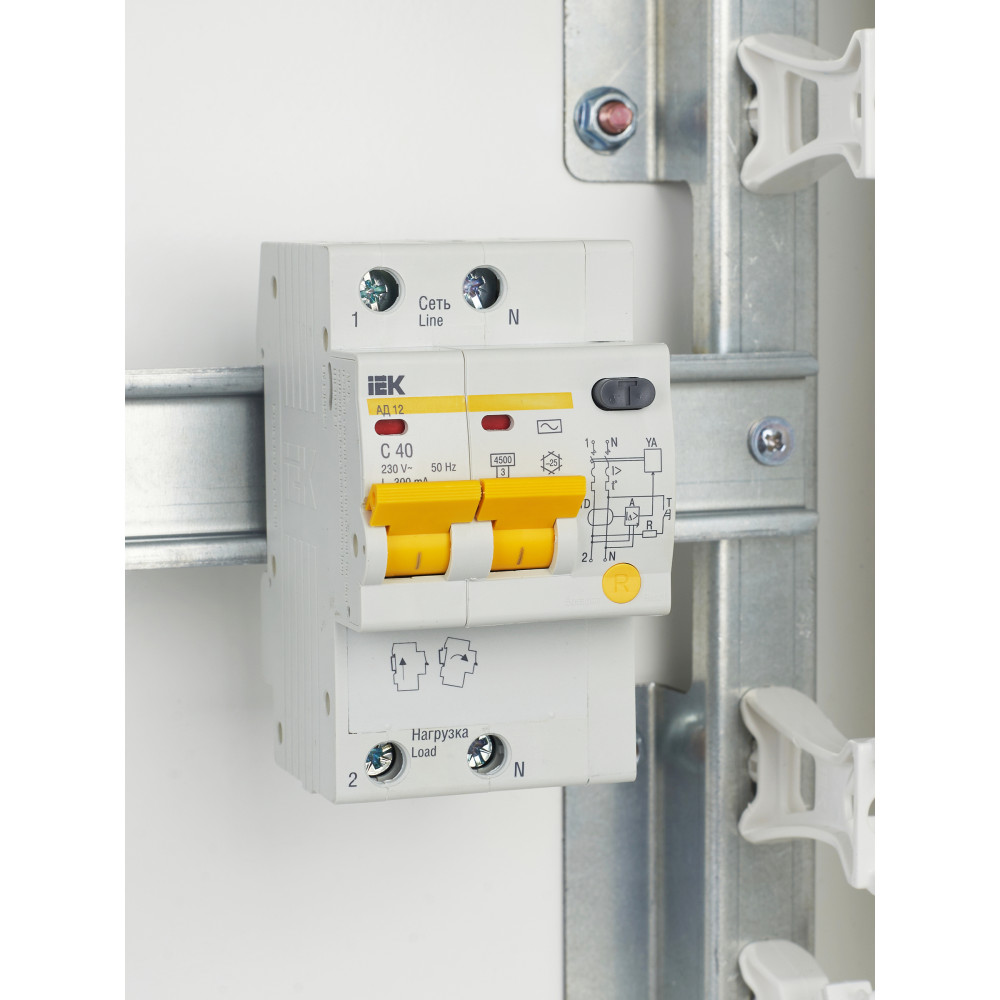

Тип монтажа на DIN-рейку
Тип напряжения Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Тип тока утечки Переменный (AC)
Характеристика срабатывания - кривая тока C
Частота 50 Гц
Ширина по количеству модульных расстояний 3

В наличии на складе: 146 шт.

склад Мск: 141 шт.

склад Р: 5 шт.

1140.00р.

На складе
Код товара: MAD10-2-040-C-300
Артикул: 3612
